Ventilblöcke
Ein Ventilblock (Manifold) dient dem Anschluss von Manometer, Differenzdruckmanometer Druckmessumformer und Differenzdruckmessumformer an den Prozess. Die kompakte Bauform von Ventilblöcken mit Anschlüssen von zumeist 2, 3 oder 5 Ventilen bietet auf wenig Raum in einem Instrument unterschiedliche Instrumentierungsmöglichkeiten für Funktionen wie Absperren, Ausblasen, Entlüften oder Nullpunktabgleich.

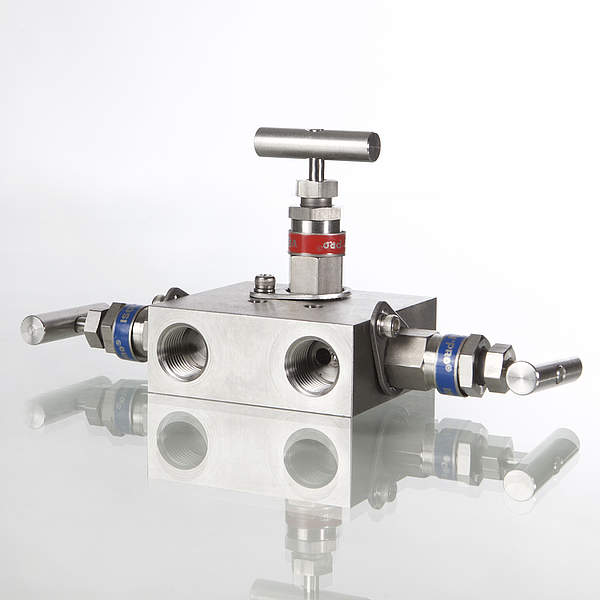

Ventilblöcke und Manometerabsperrventile – Serie M
Ventilblöcke der Serie M sind geeignet für eine Prozessdruck von bis zu 410 bar (6000 psi) und Temperaturen von bis zu 648 °C (1200 °F). Die Ventilblöcke sind in Ausführungen zur Direktmontage oder zur Leitungsmontage erhältlich. Die Ventilblöcke der Serie M sind auch zum Einsatz in Anlagen mit Sauergasanwendungen erhältlich.
Hy-Lok D Ventilblöcke der Serie M bieten Anschlüsse für 2, 3 oder 5 Instrumente zur Direktmontage oder zur Leitungsmontage mit Dichtungsmaterialien PTFE oder Grafoil für Anwendungen bei hohen Temperaturen. Neben Ventilblöcken bietet Hy-Lok Manometerabsperrventile sowie umfangreiches Zubehör wie Nadelventile mit unterschiedlichen Öffnungen, Adapter oder Verschraubungen an.
Packungs-Material PTFE (Standard)
| Gehäuse-Material Edelstahl | |
| Temperatur: | -54 °C bis 232 °C (-65 °F bis 450 °F) |
| Druck | 413 bar (6000 psi) bei 38 °C (100°F) |
| Gehäuse-Material Kohlenstoffstahl | |
| Temperatur: | -29 °C bis 176 °C (-20 °F bis 350 °F) |
| Druck | 413 bar (6000 psi) bei 38 °C (100 °F) |
| Gehäuse-Material Alloy 400 | |
| Temperatur: | -54 °C bis 232 °C (-65 °F bis 450 °F) |
| Druck | 344 bar (5000 psi) bei 38 °C (100 °F) |
Packungs-Material Grafoil
| Gehäuse-Material Edelstahl | |
| Temperatur: | -54 °C bis 648 °C (-65 °F bis 1200 °F) |
| Druck | 413 bar (6000 psi) bei 38 °C (100 °F) |
| Gehäuse-Material Kohlenstoffstahl | |
| Temperatur: | -29 °C bis 176 °C (-20 bis 350 °F) |
| Druck | 413 bar (6000 psi) bei 38 °C (100 °F) |
| Gehäuse-Material Alloy 400 | |
| Temperatur: | -54 °C bis 260 °C (-65 °F bis 500 °F) |
| Druck | -54 °C bis 648 °C (-65 °F bis 1200 °F) |

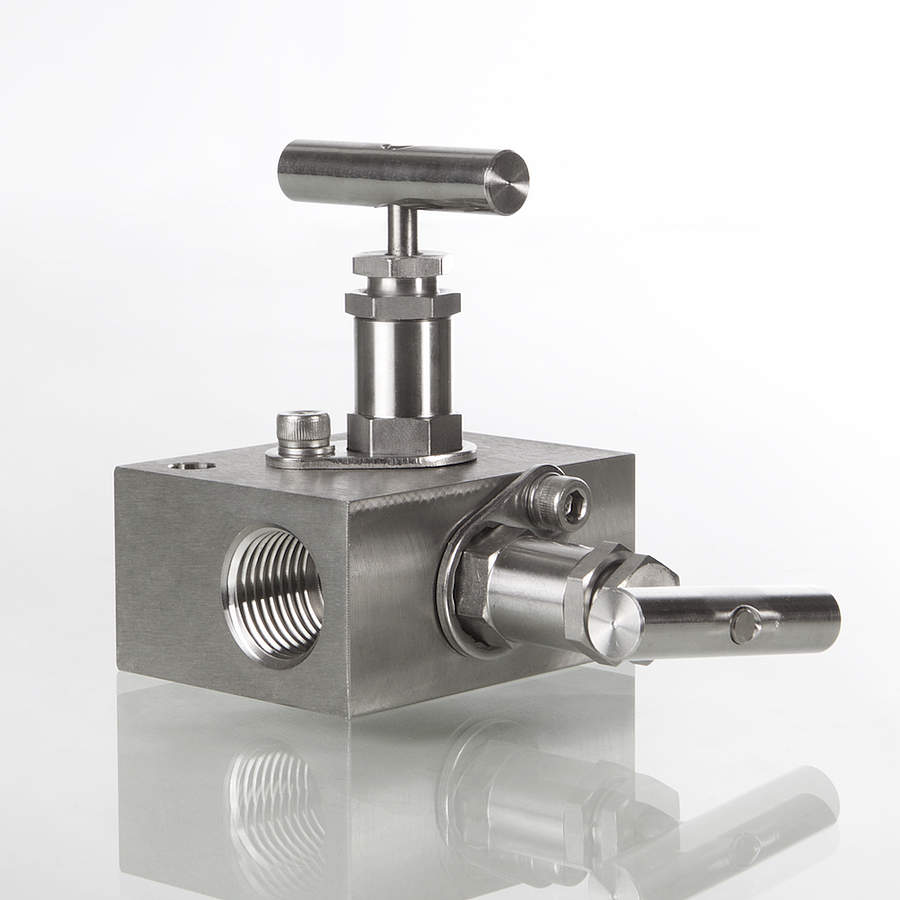

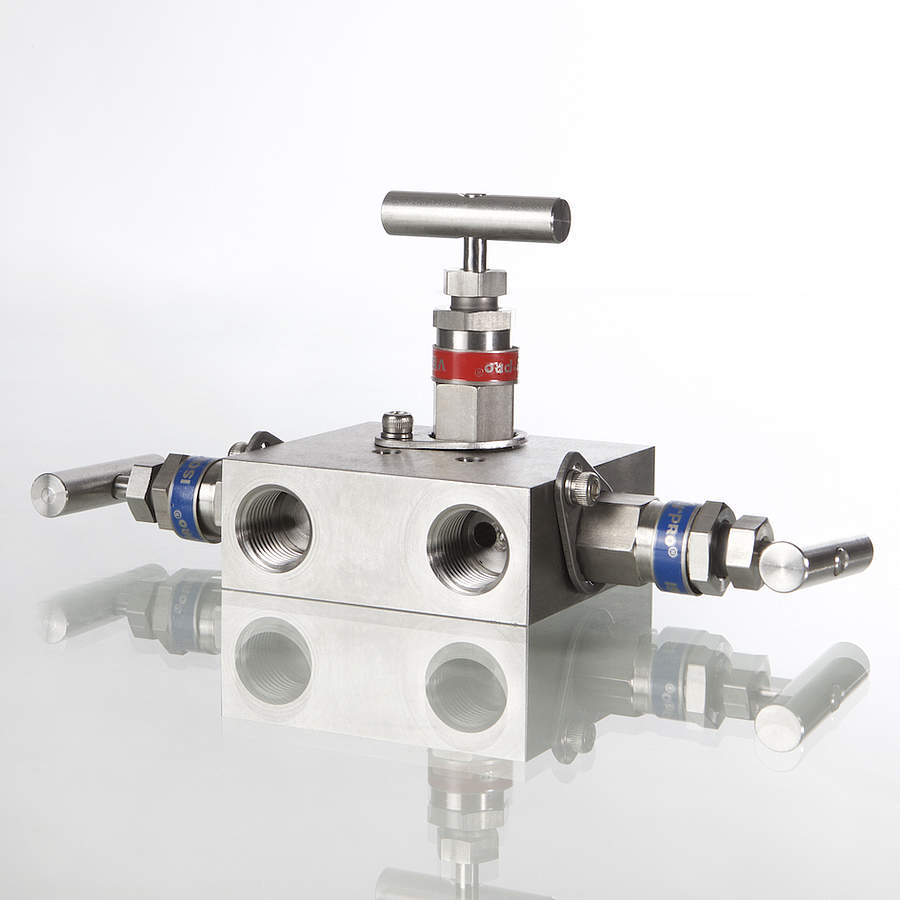

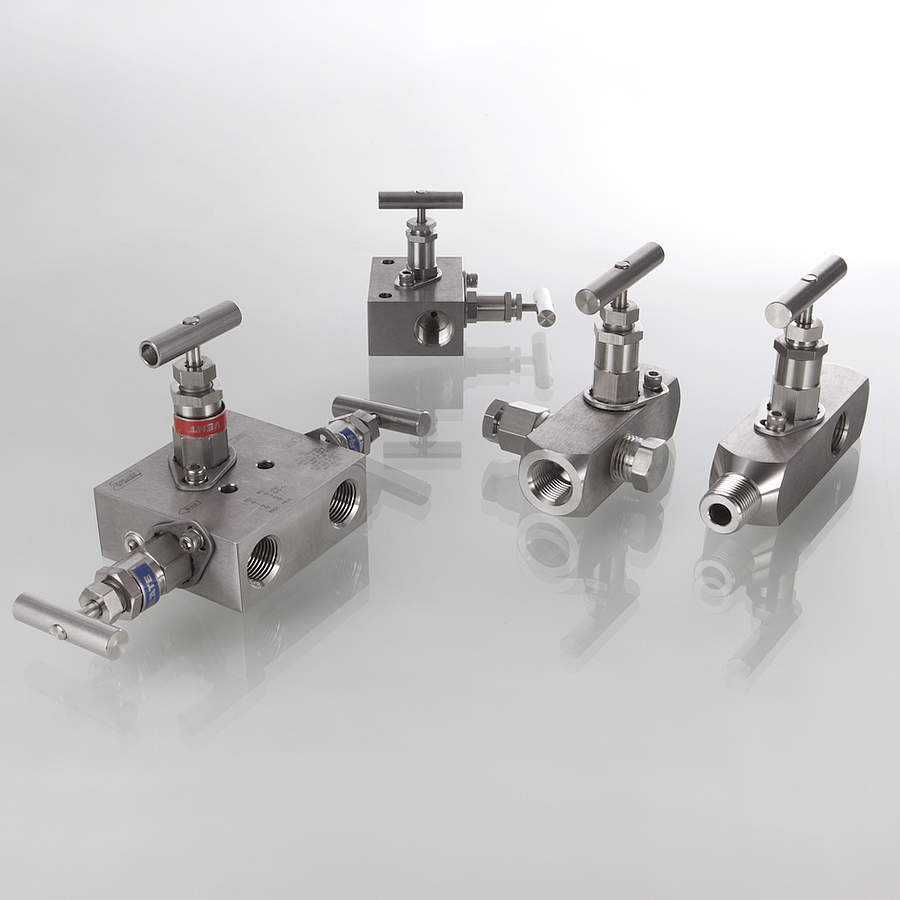

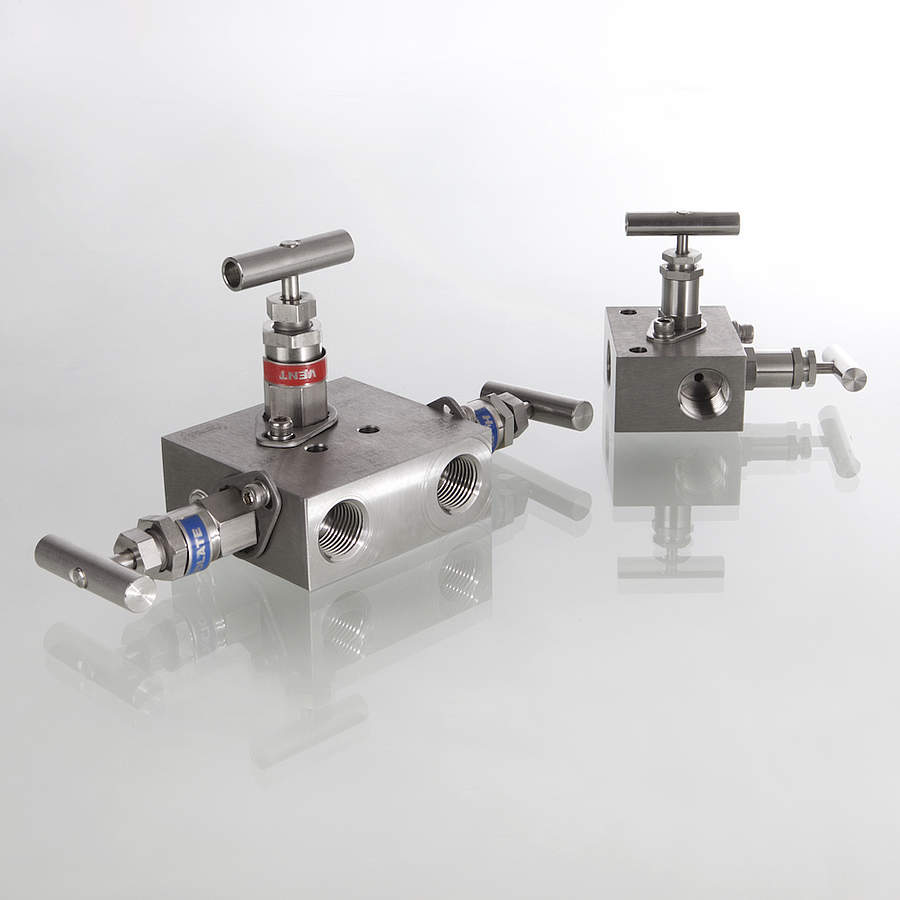

- Ventilblöcke verfügbar als 2-fach, 3-fach und 5-fach Ventilblock
- Außerdem verfügbar als Manometerabsperr- / Absperrventil
- Ventiloberteil standardmäßig mit 3,2mm Bohrung (MAV)
- Große Auswahl an Spindelspitzen
- Packungs-Materialien: PTFE (Standard) oder Grafoil
- Manometeradapter
- Dichtungssätze
- Ovale Flanschsätze
- Exzentrische und konzentrische Gewindestücke
- Kalibrierverschraubungen
- Entlüftungsstopfen, Entlüftungs- und Belüftungsventile
- Montagesatz
- Jeder Ventilblock wird mit Stickstoff bei 69 bar (1000 psi) bis auf eine maximale Leckrate von 0,1 Ncm³/min geprüft.
- Die hydrostatische Gehäusedruckprüfung wird als Option mit dem 1,5fachen Arbeitsdruck durchgeführt.
- Andere Prüfungen auf Anfrage
