Clean Fittings
Hy-Lok Clean Fittings sind für Reinstgasanwendungen nach ASME/ASTM gefertigt. Sie werden manuell orbital geschweißt. Das Passivieren geschieht in salpetersäurehaltiger Umgebung. Die Endreinigung erfolgt im Ultraschallbad mit einem spezifischen Widerstand über 18MΩ Deionat nach dem Passivieren.
| Material | Kennziffer |
| 316 Edelstahl: | S316 |
| 316L Edelstahl: | S316L |
| 316L Edelstahl in einfachem Vakuum geschmolzen: | VV6L |
| 316L Edelstahl in doppeltem Vakuum geschmolzen: | SM6L |
| Spezifikationen | |
| Stangenmaterial: | ASME SA479, ASTM A479, ASTM A276 |
| Schmiedeteile: | ASME SA182, ASTM A182 |
Hy-Lok Clean Schweißfittings und Fittings mit Metalldichtscheibe werden aus den in der Materialtabelle aufgeführten Werkstoffen gefertigt und gemäß ASME-Code B 31.3 bei Druckrohrleitungen und für eine zulässige Belastung von 20.000 psi bei Prozessrohrleitungen (equivalente Rohrwandstärke nach ASTM A269) berechnet.
Die Druckbemessung der Fittings hängt auch von der Anwendungstemperatur ab. Der maximal zulässige Arbeitsdruck bei einer Temperatur über 37 °C (100 °F) kann mit Hilfe des Faktors aus der Tabelle1 ermittelt werden.
Für die Bestimmung des maximal zulässigen Drucks gemäß ASME B31.1, Hochleistungsrohrleitungen, ist der Arbeitsdruck mit dem Faktor 0,94 zu multiplizieren.
- ZCR-Fittings werden mit unbeschichteten, silberbeschichteten und Kupferdichtscheiben mit Helium auf Dichtheit geprüft. Die zulässige Leckrate beträgt dabei 10-10 mbar l/s.
- Andere Prüfungen werden auf Anfrage angeboten.
Clean Fittings H-250CF-D, 2024 [4.8 MB]

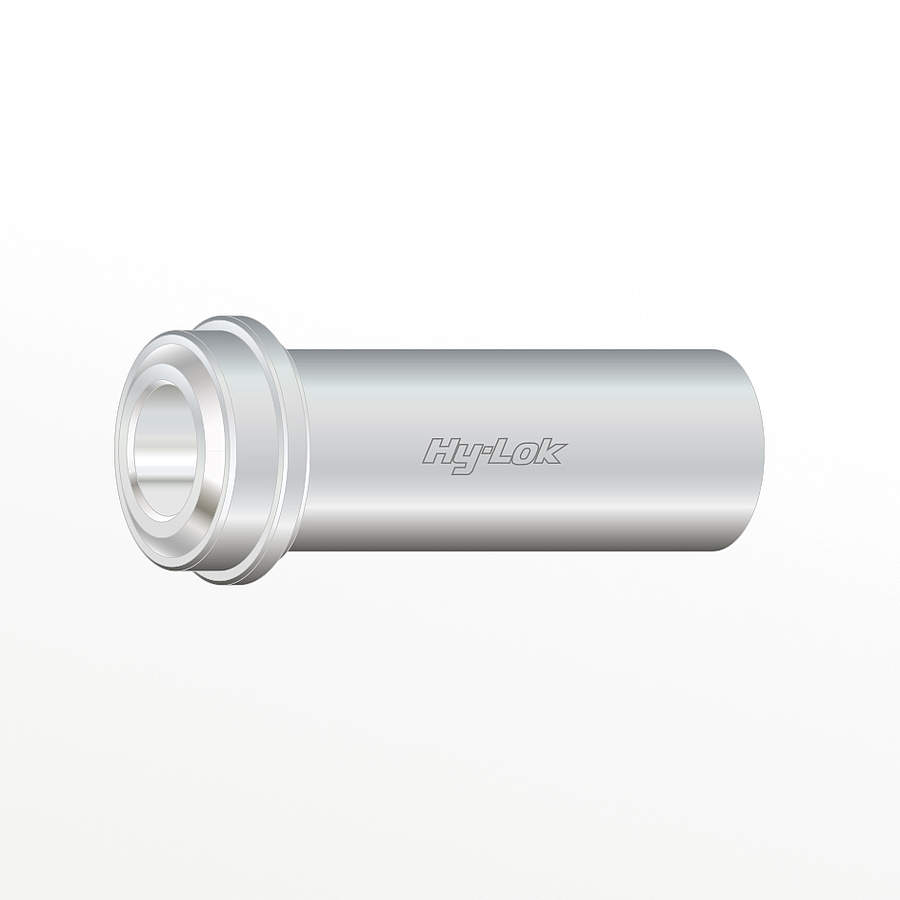

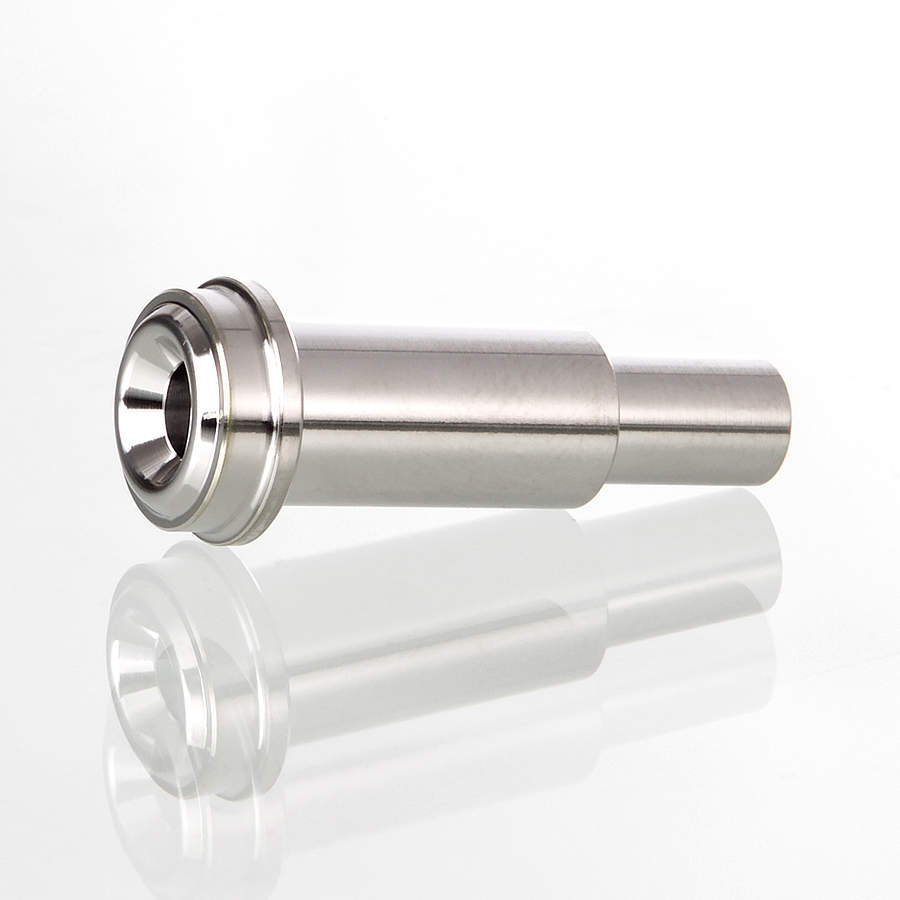

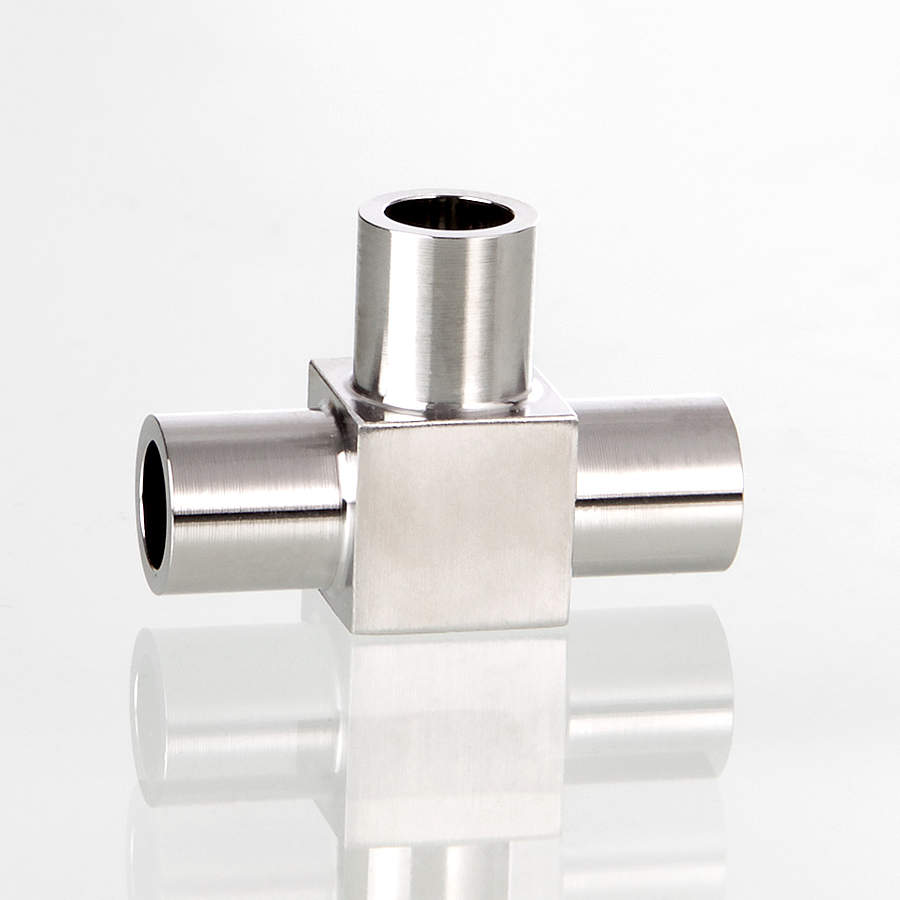

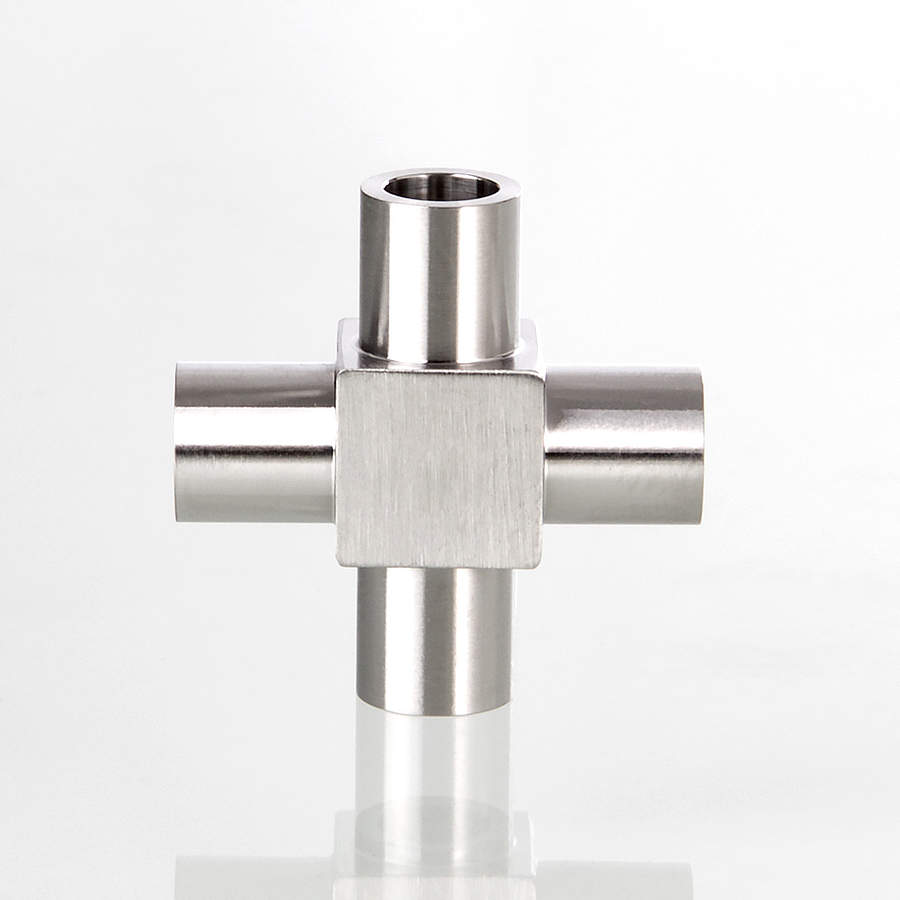

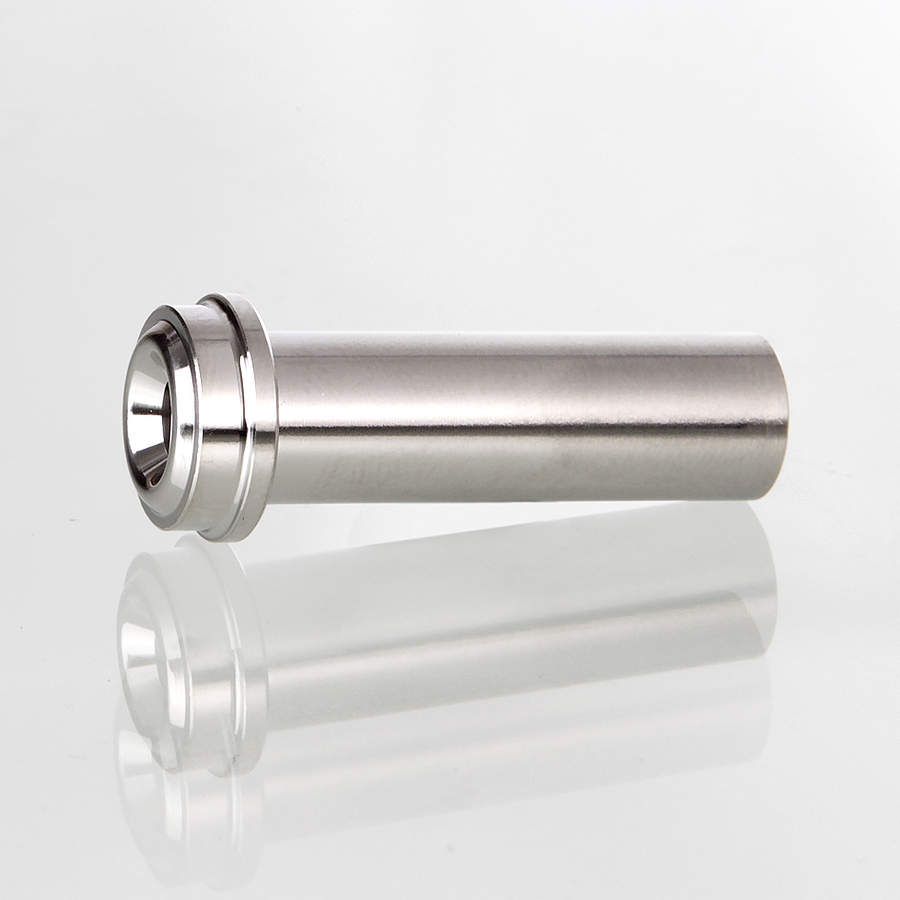

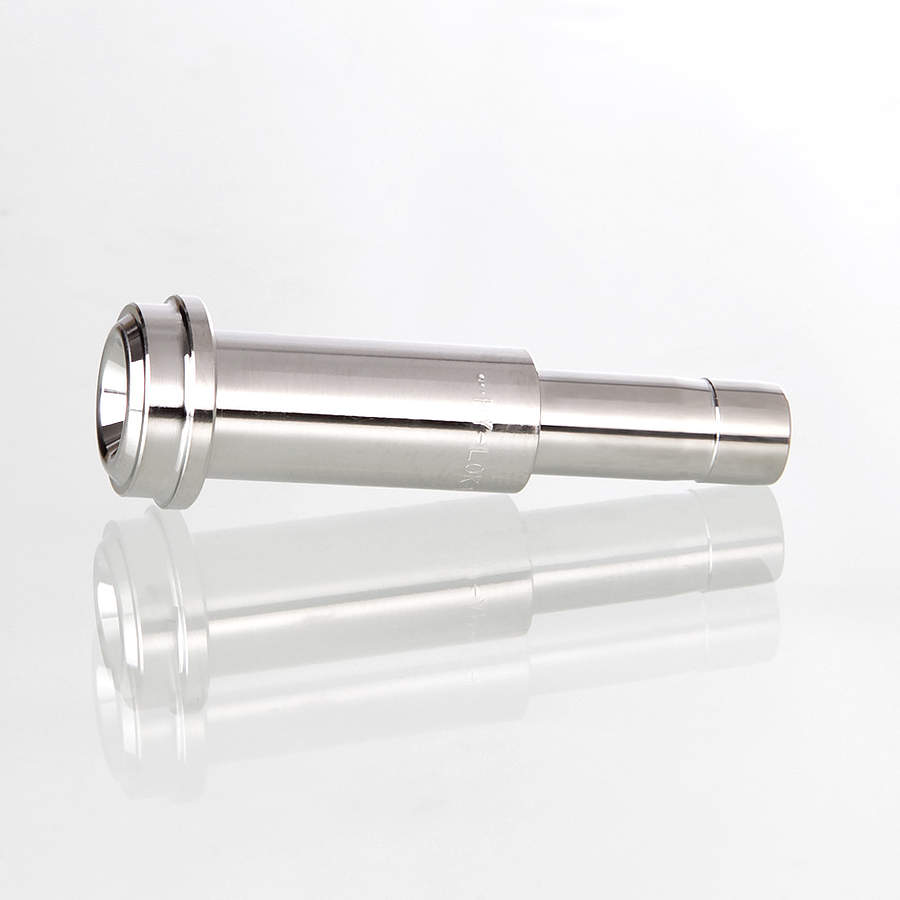

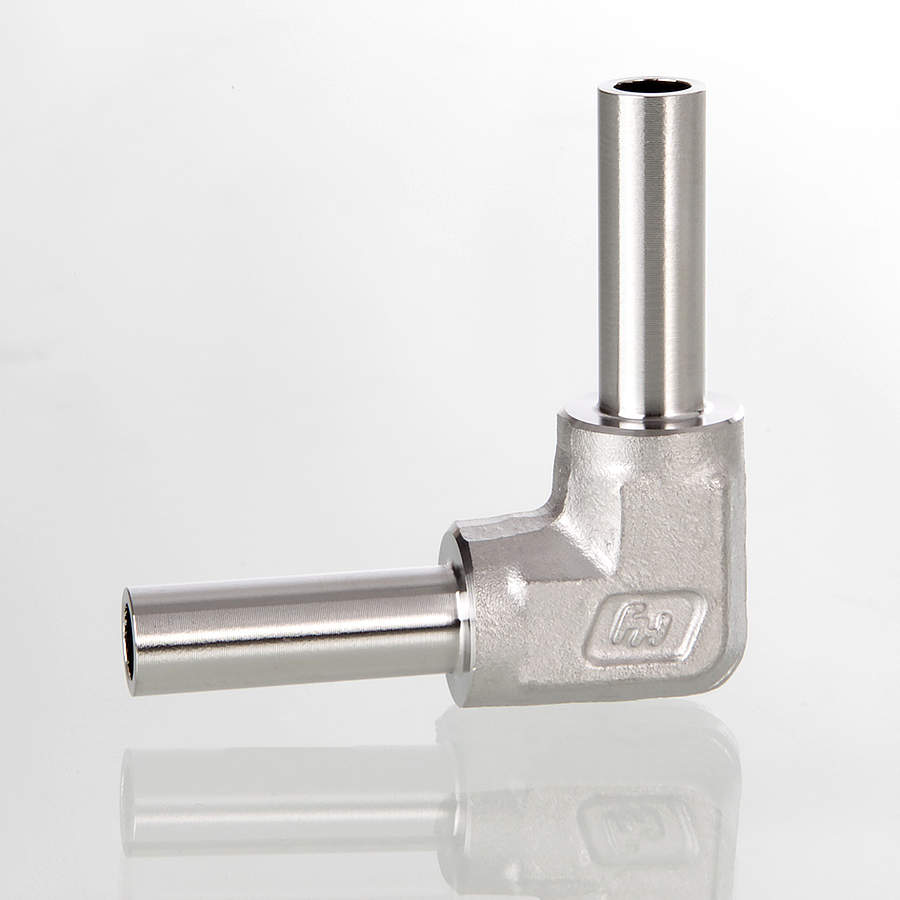

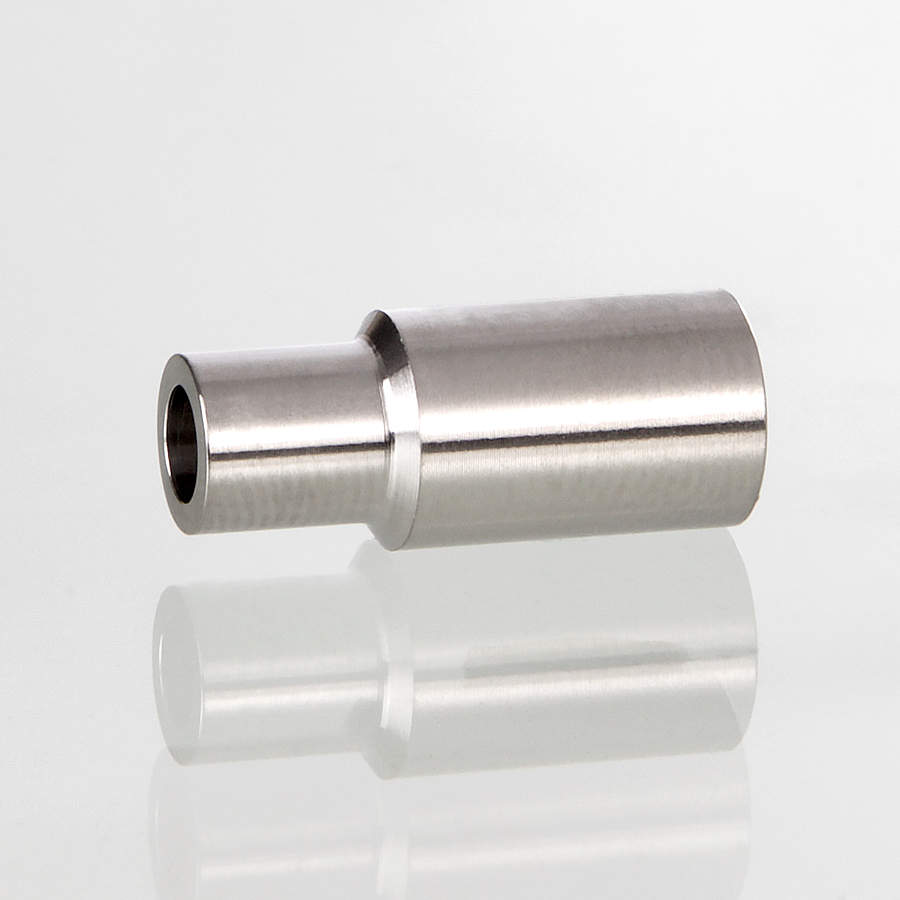

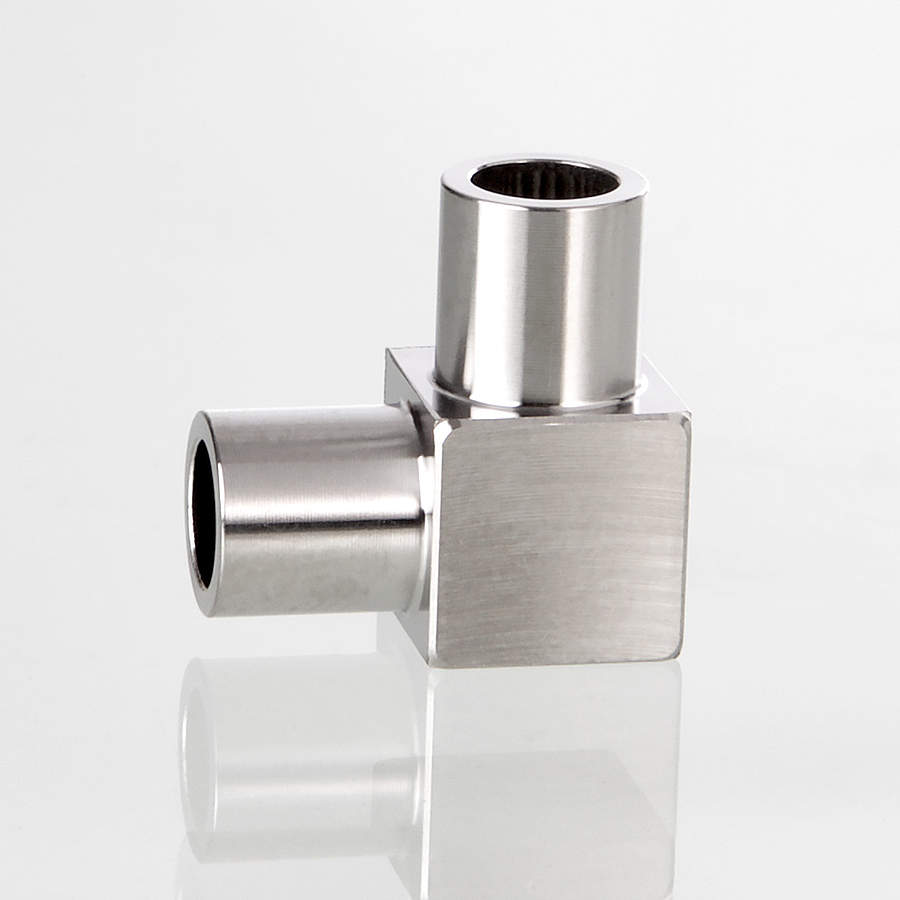

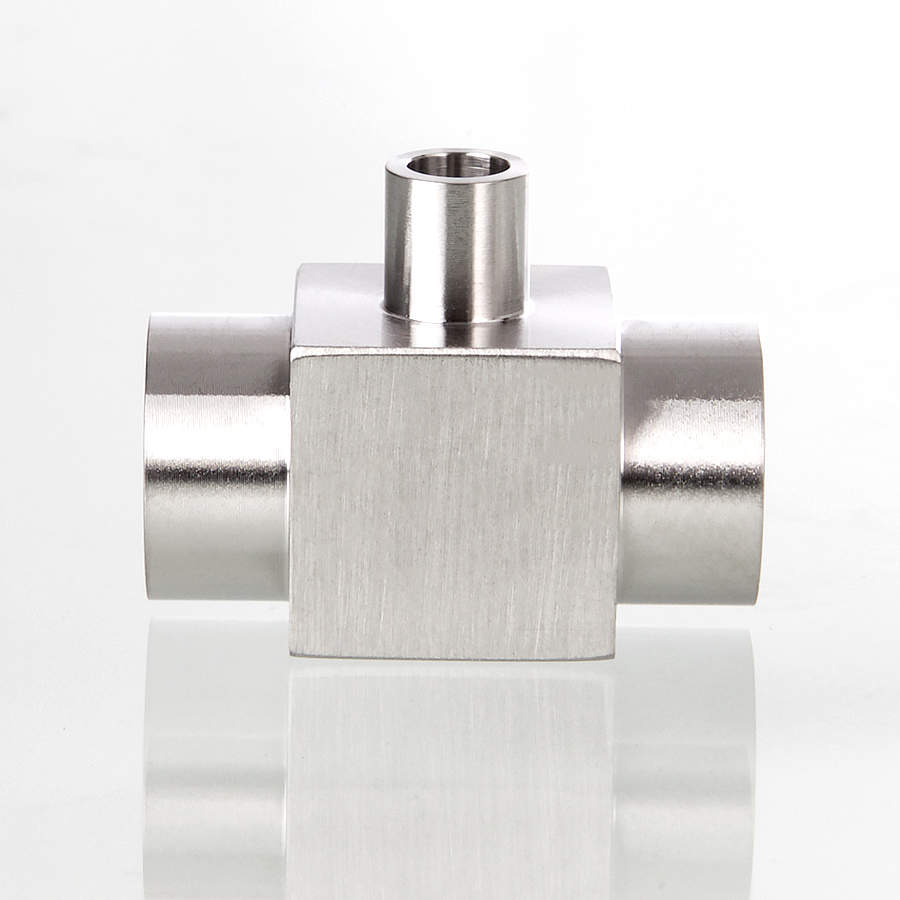

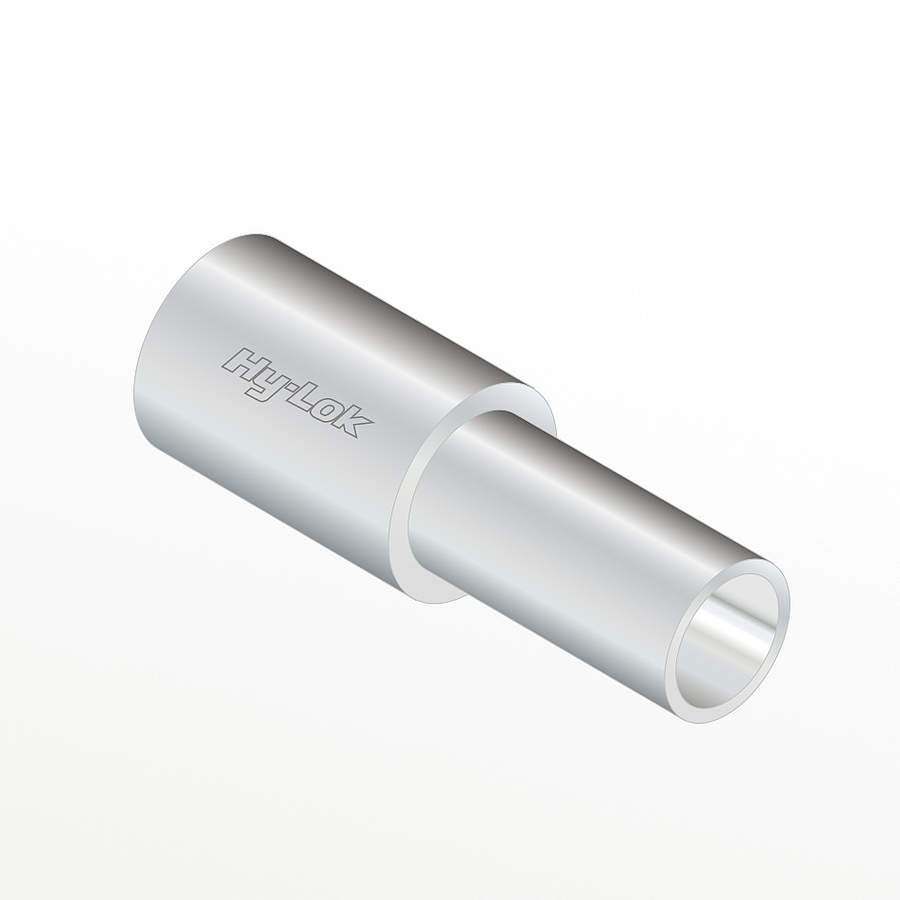

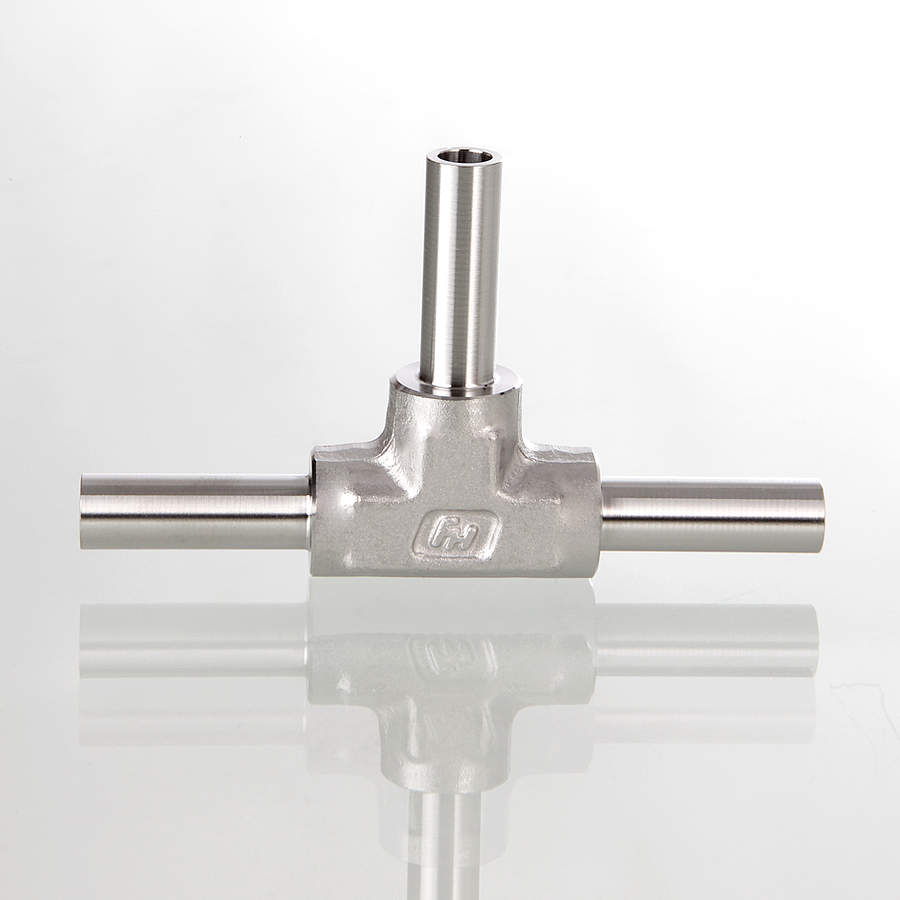

Rohrschweißfittings

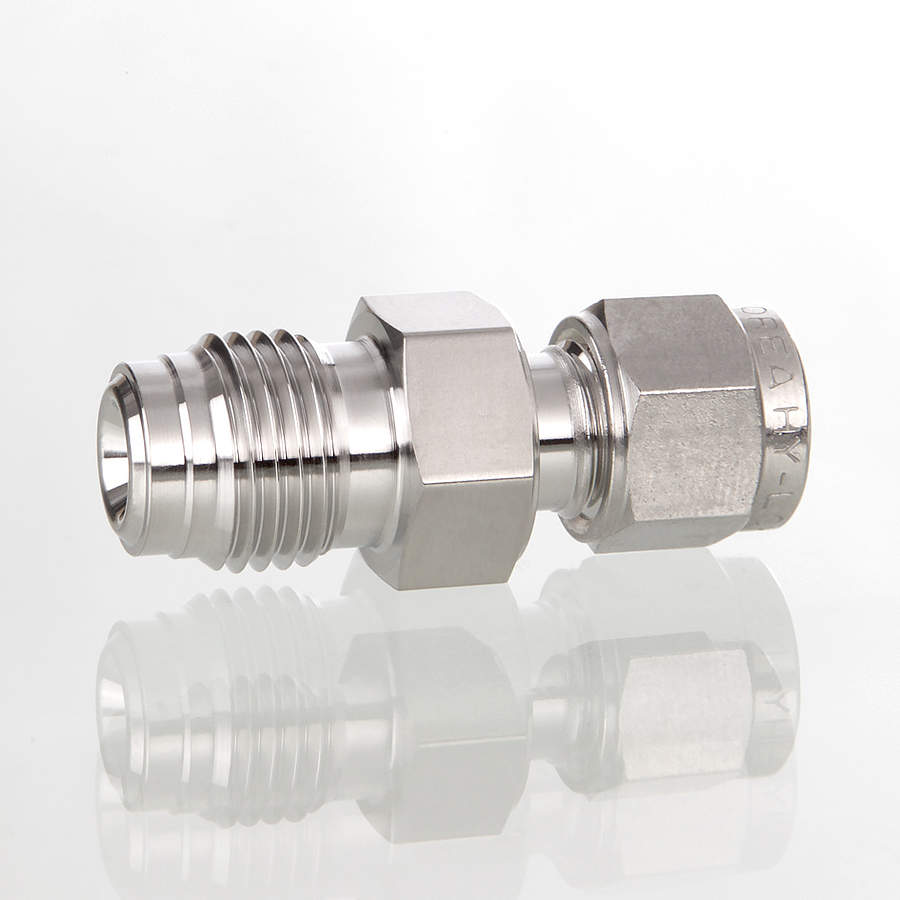

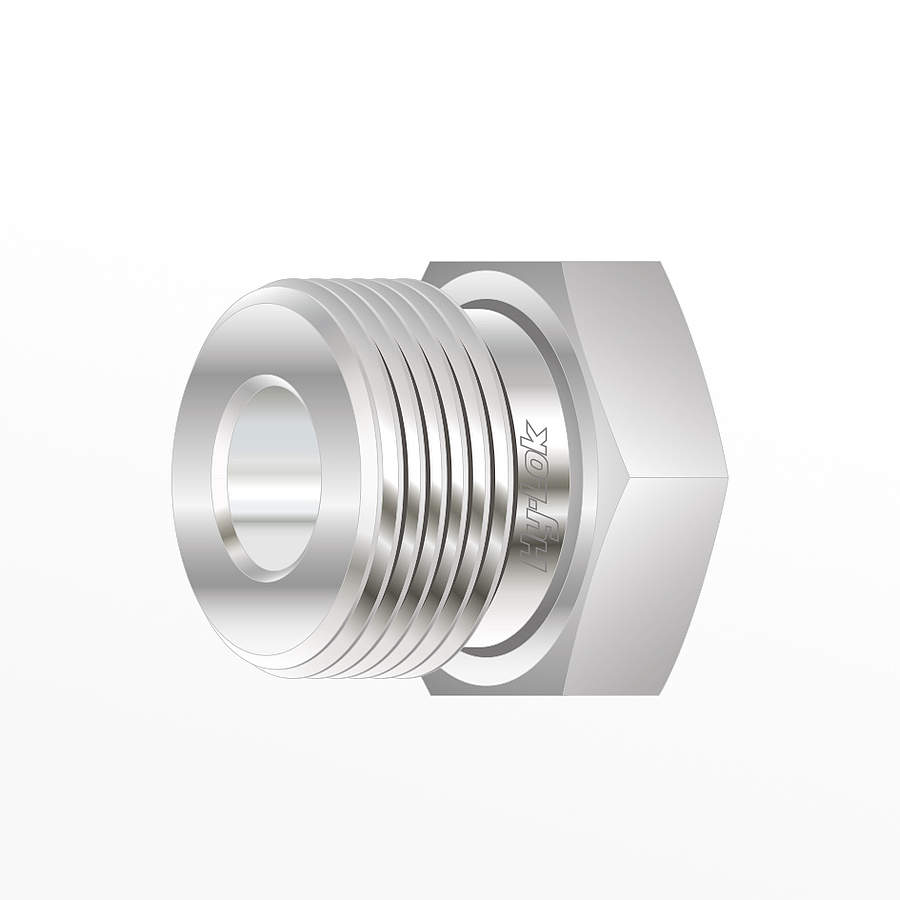

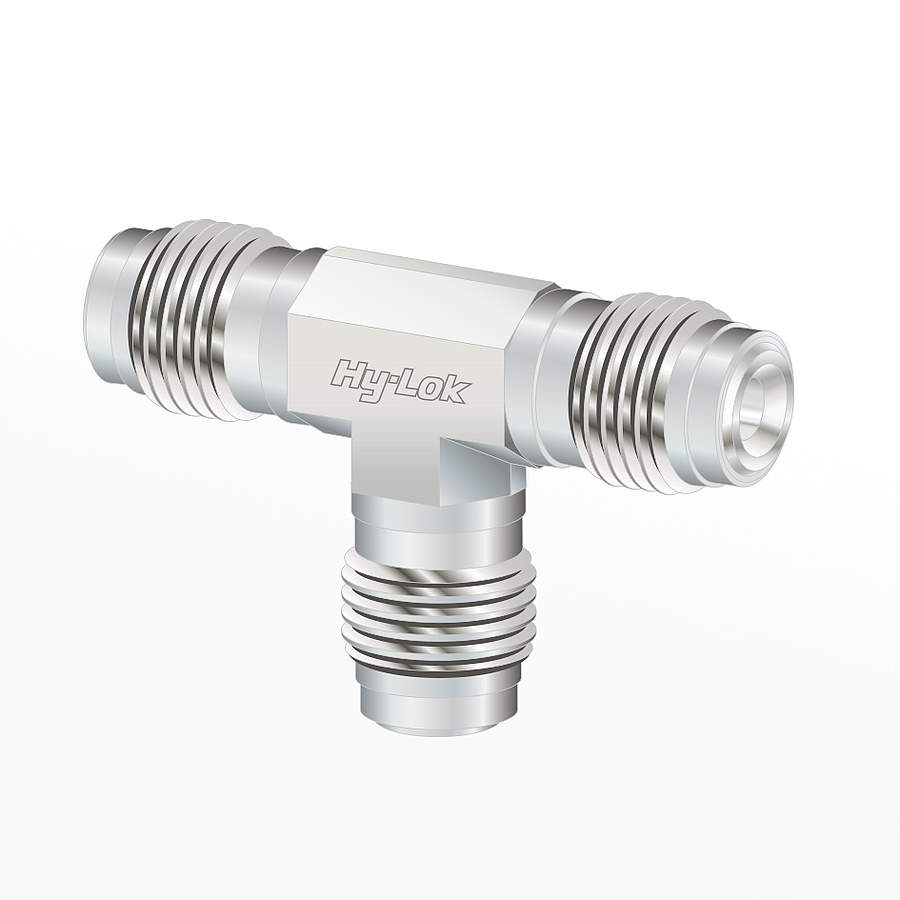

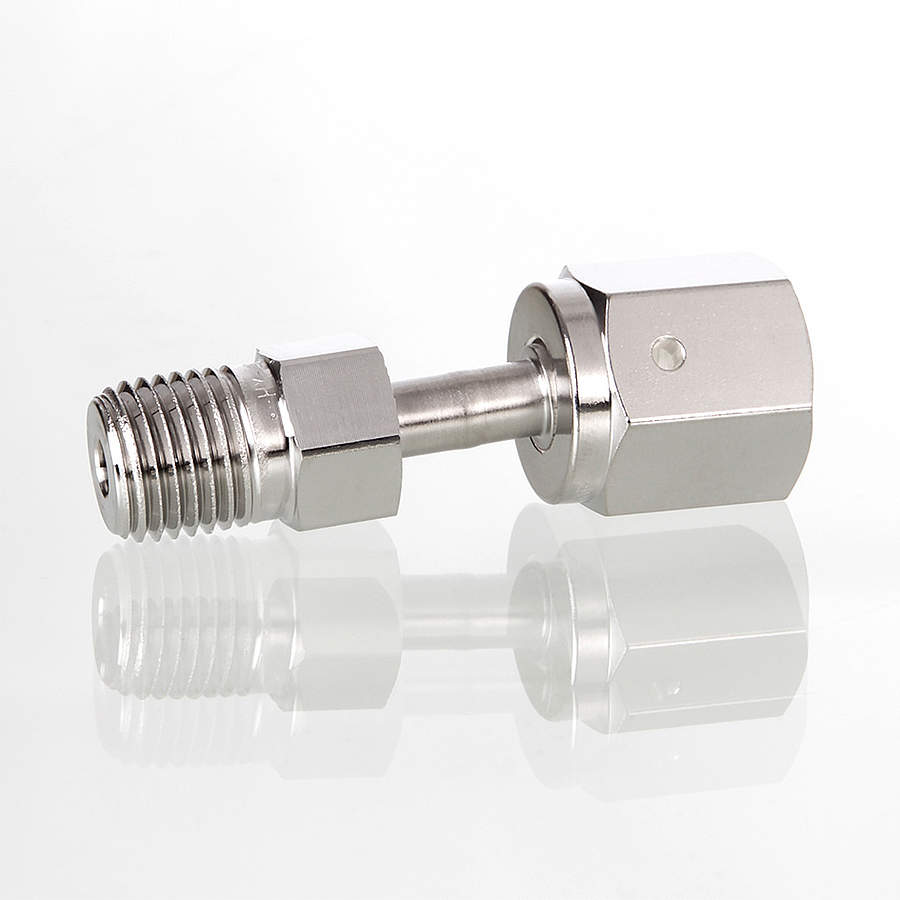

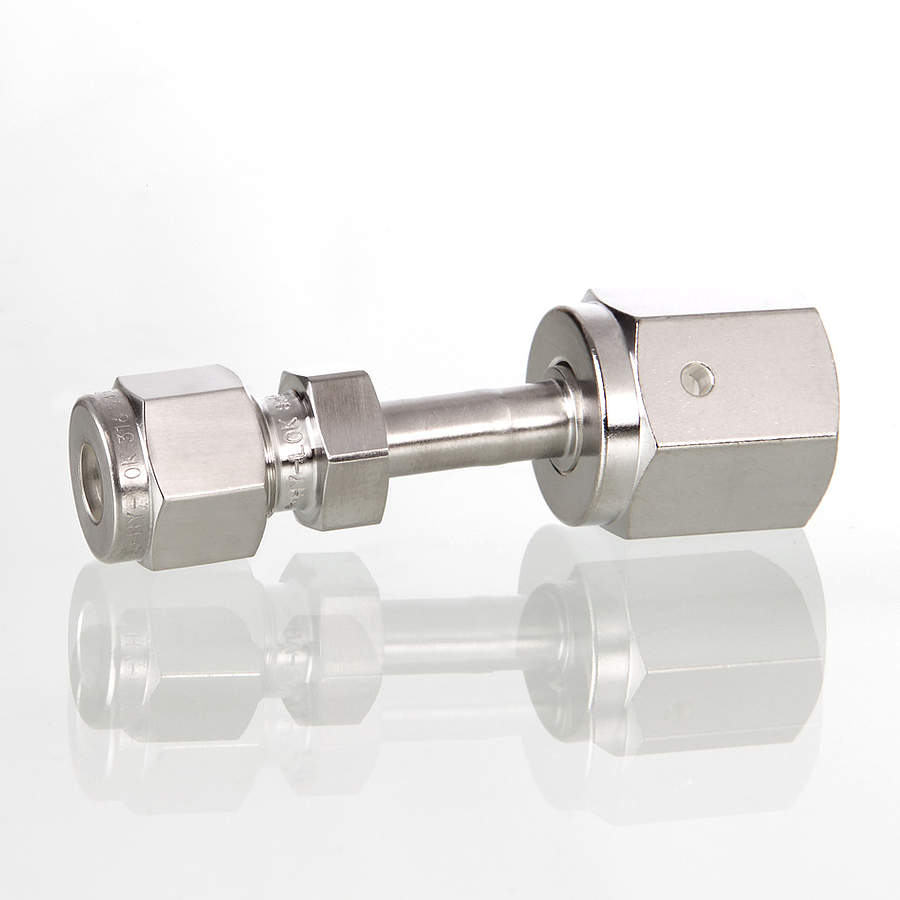

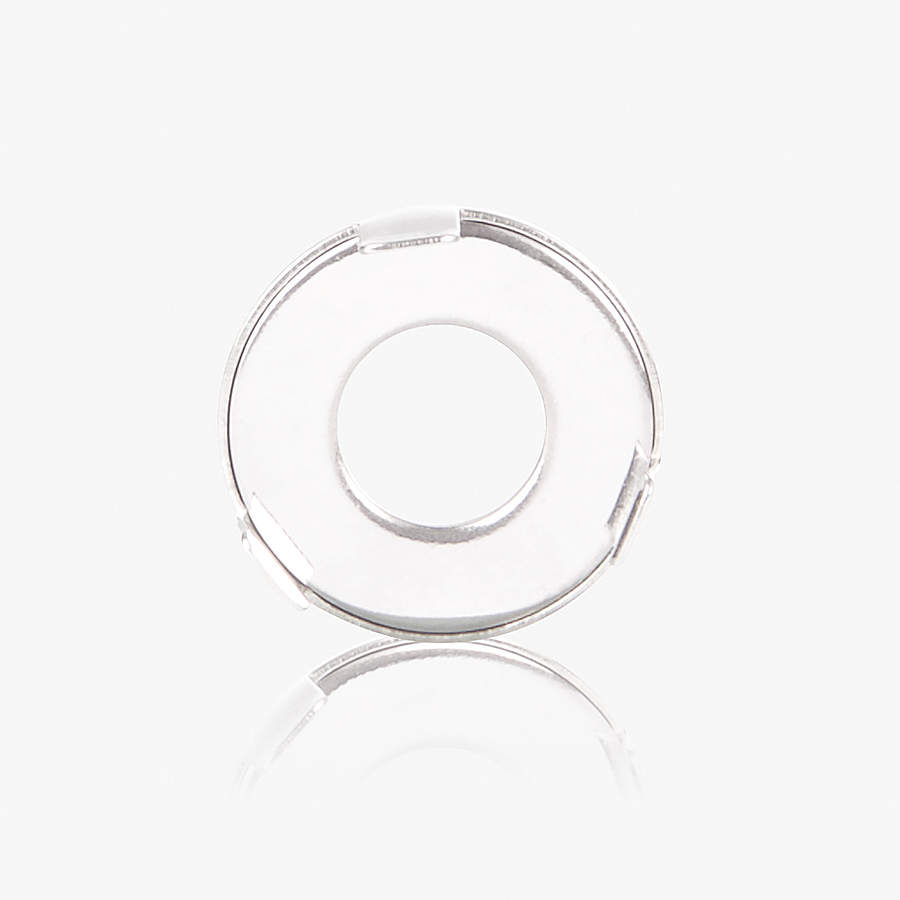

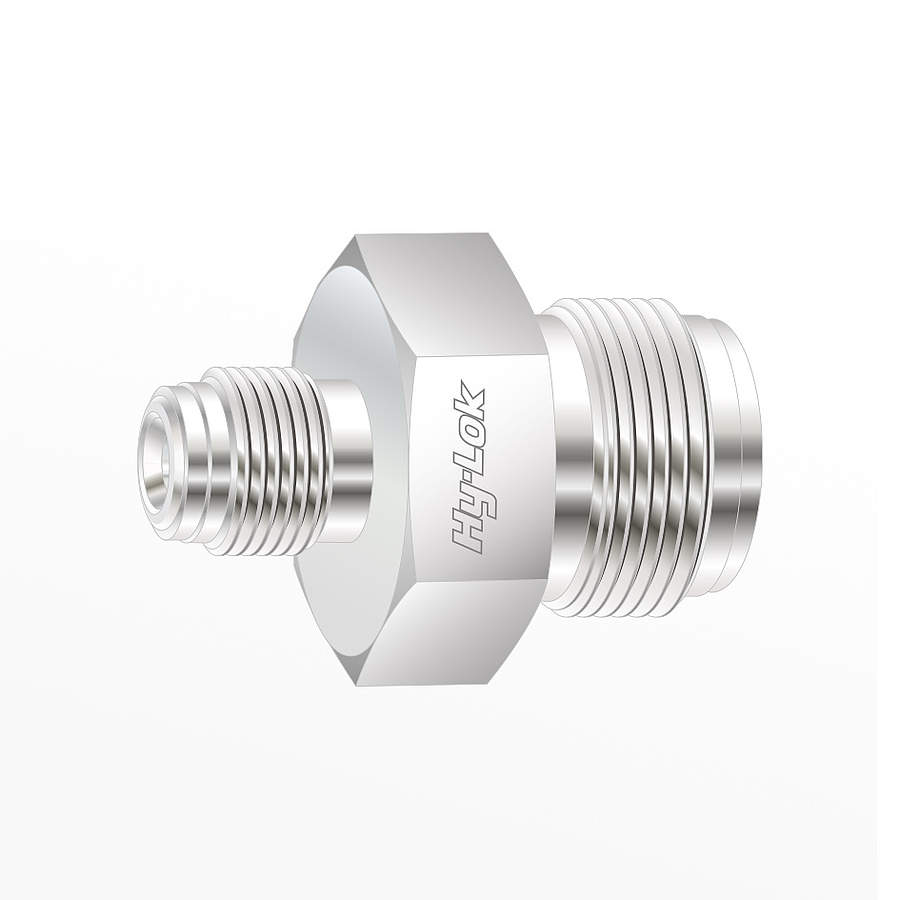

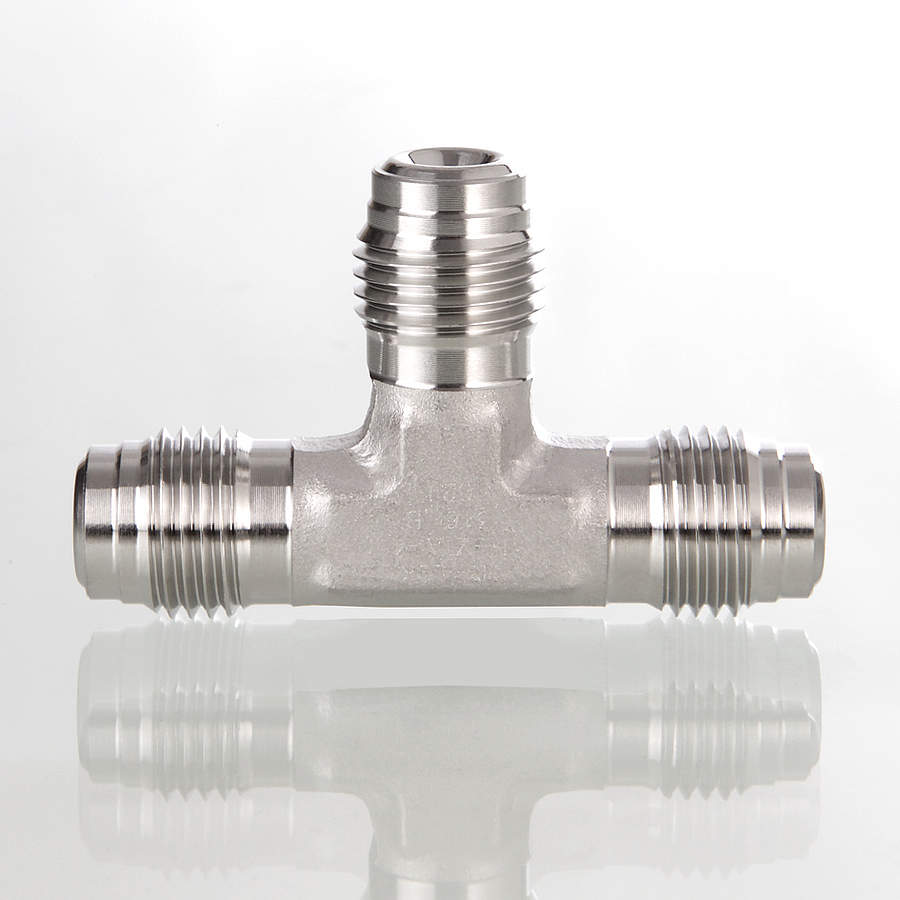

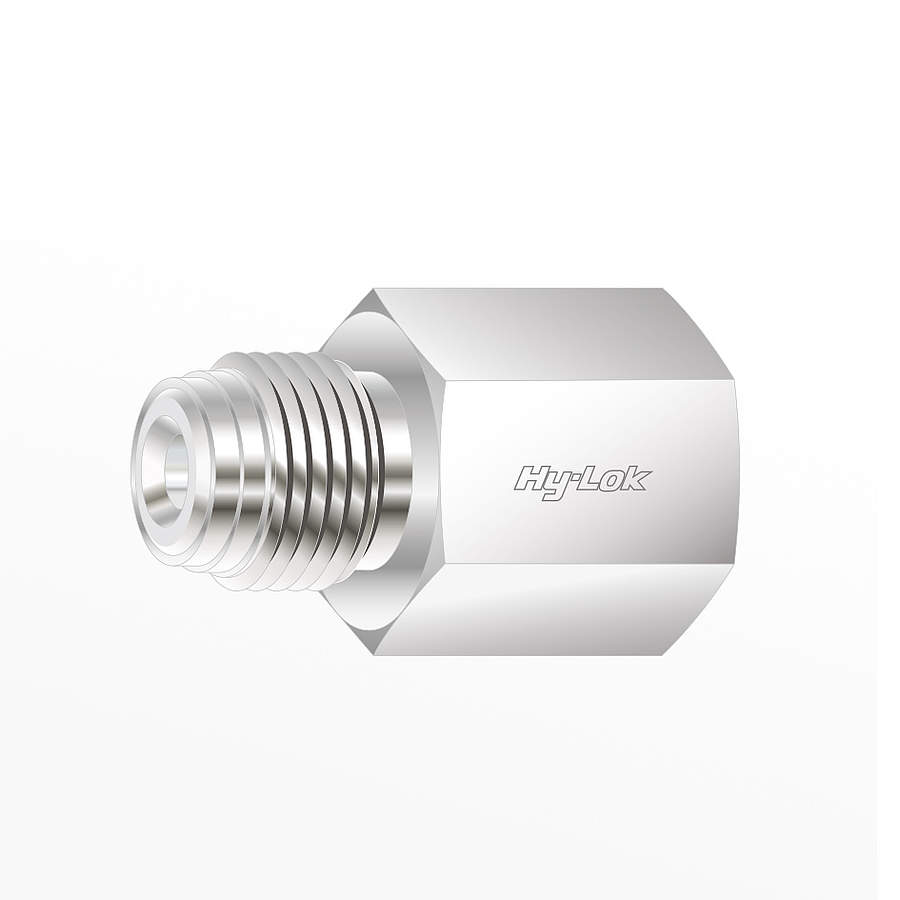

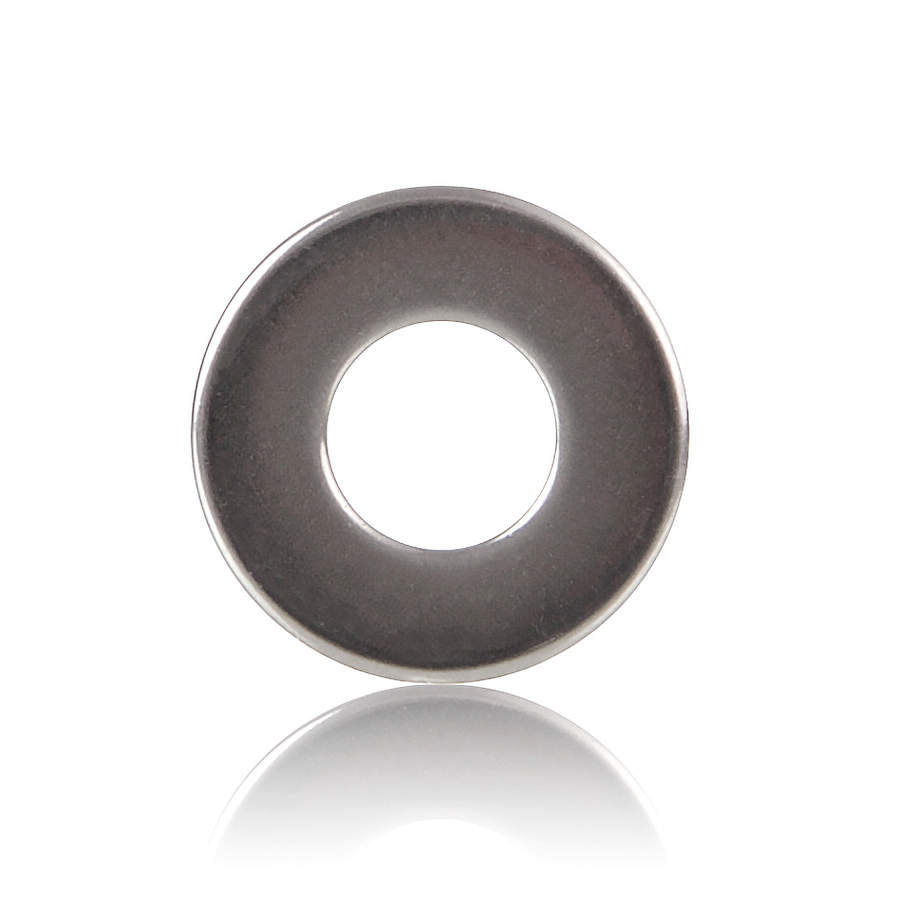

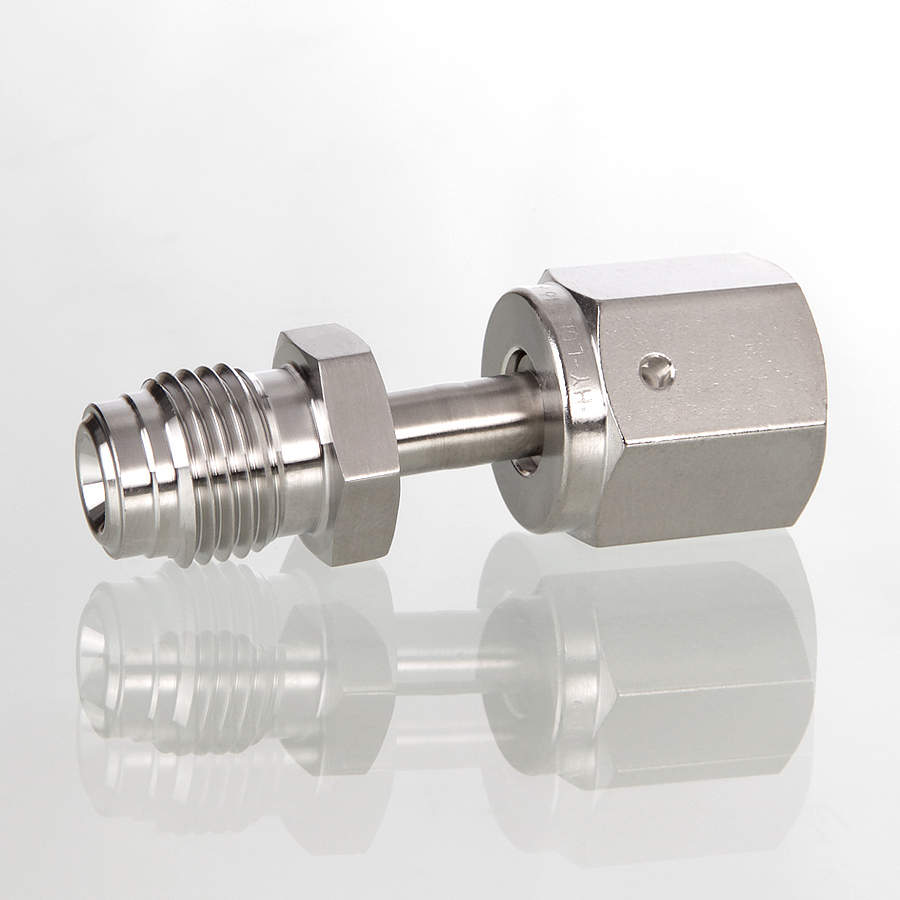

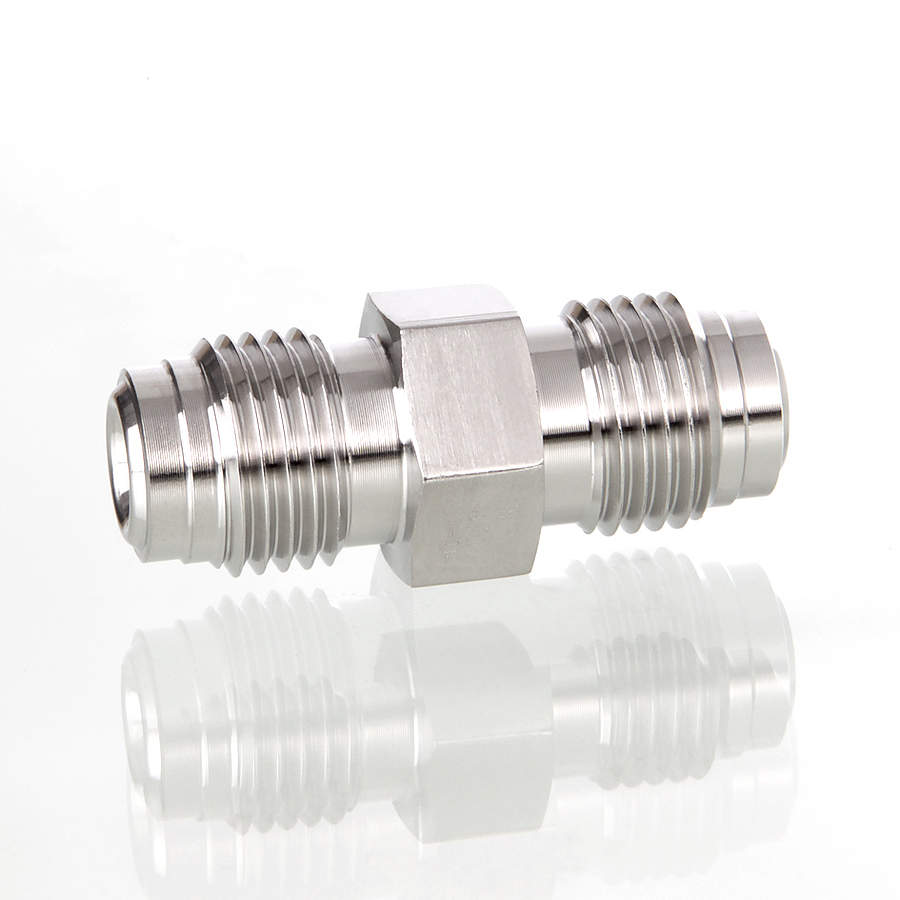

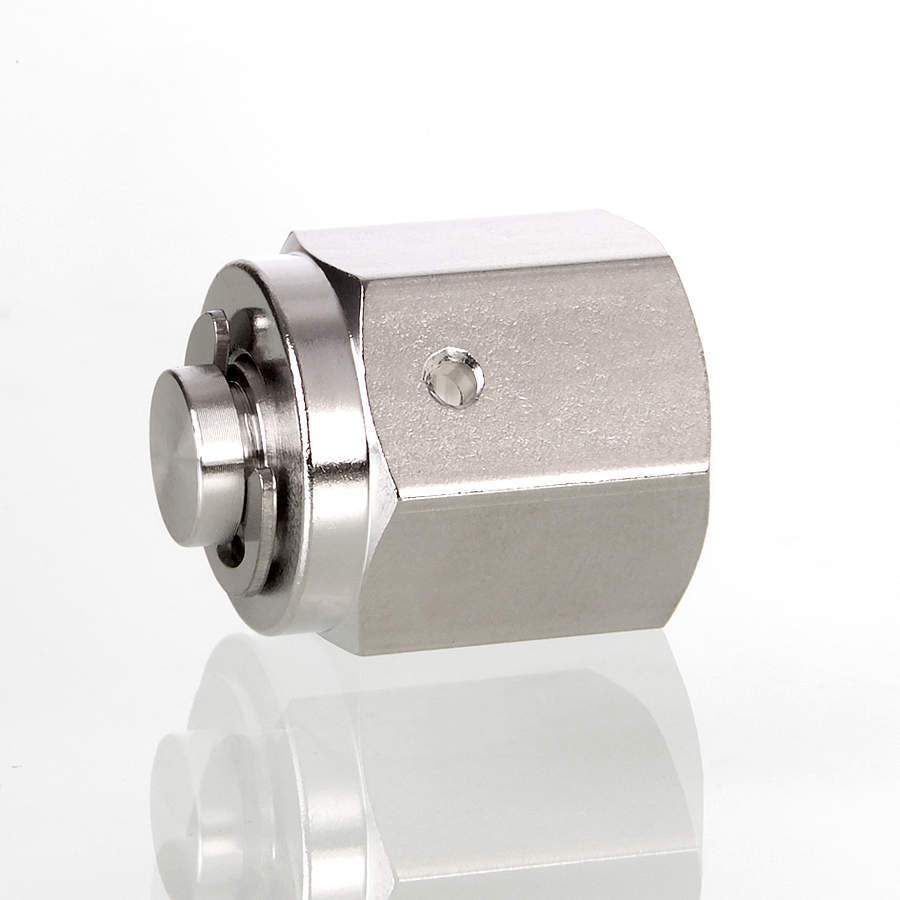

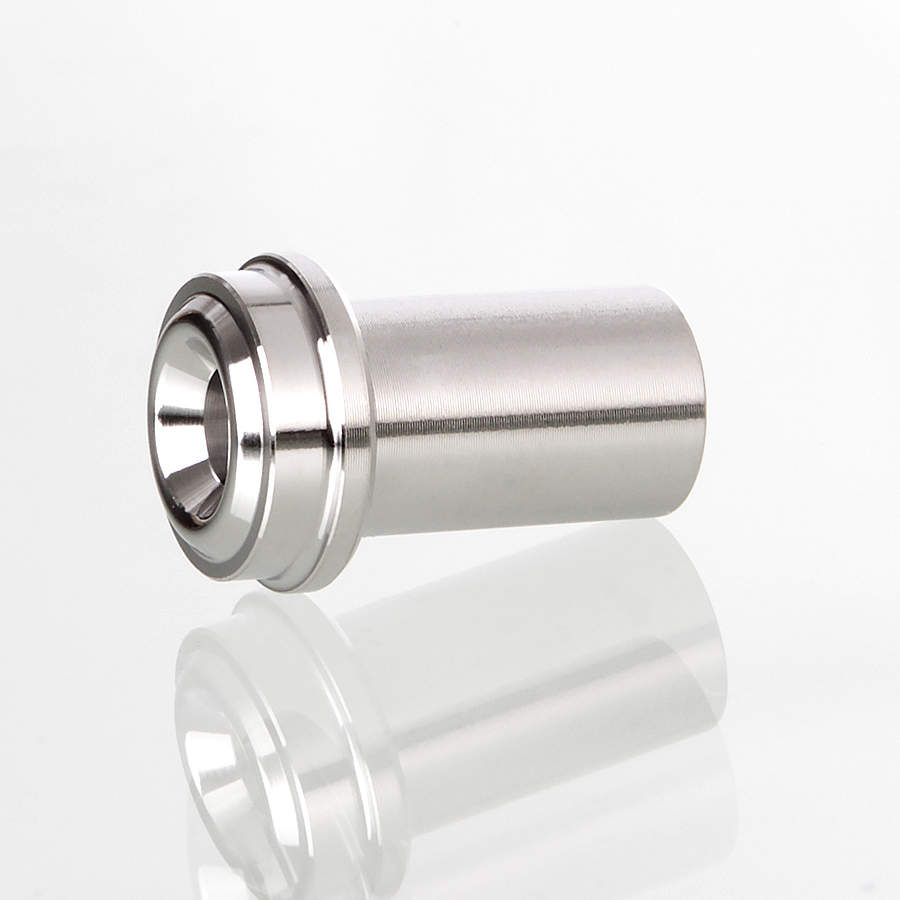

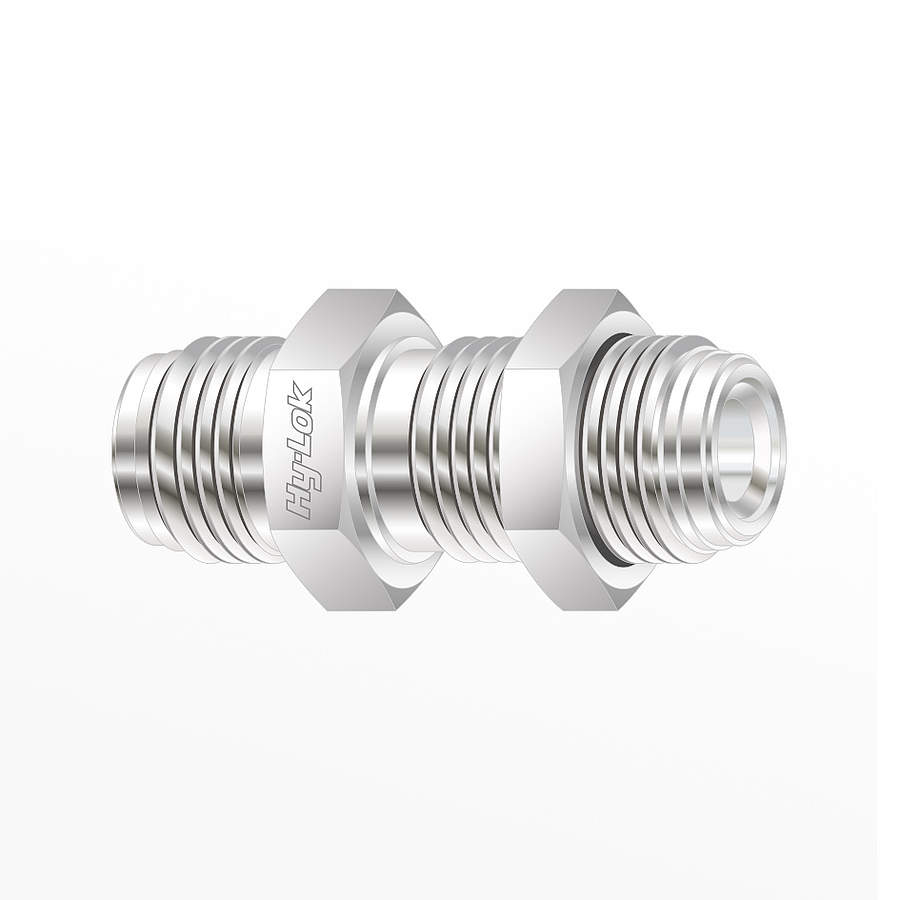

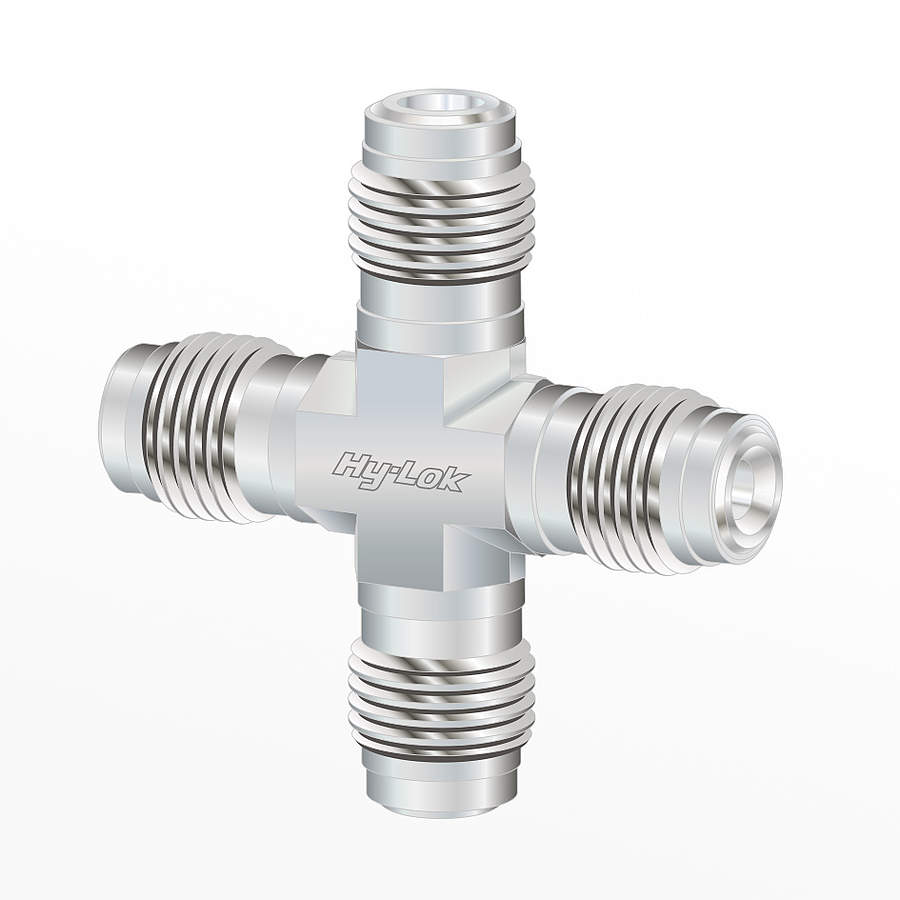

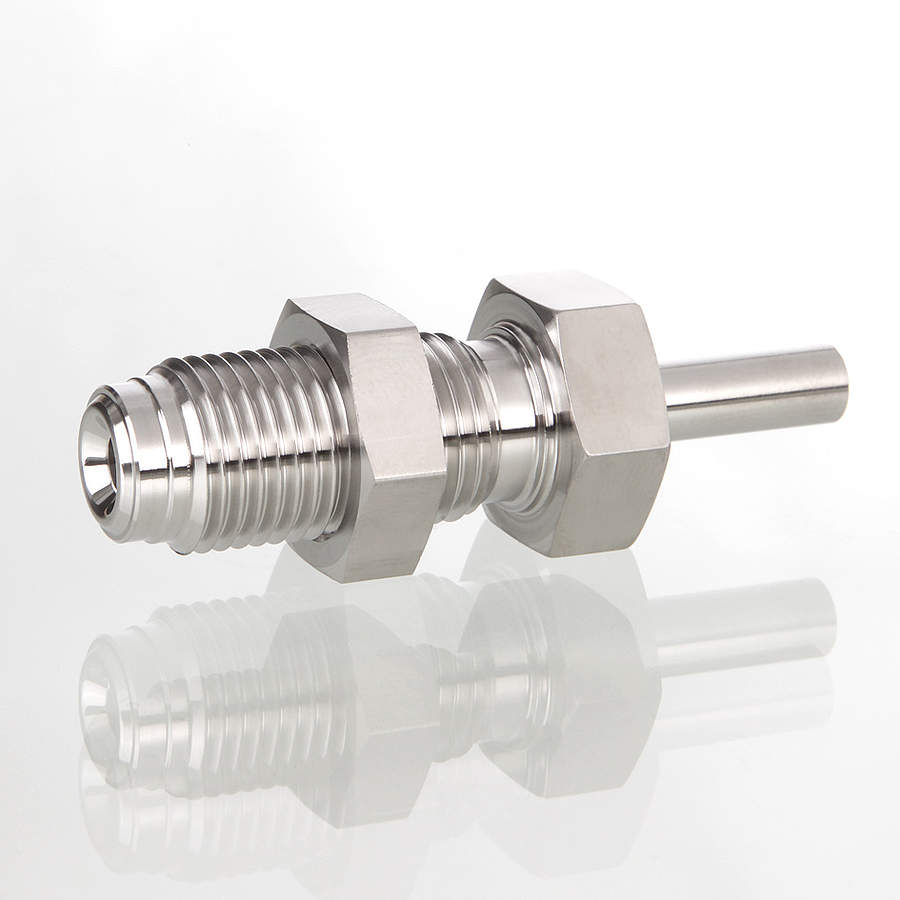

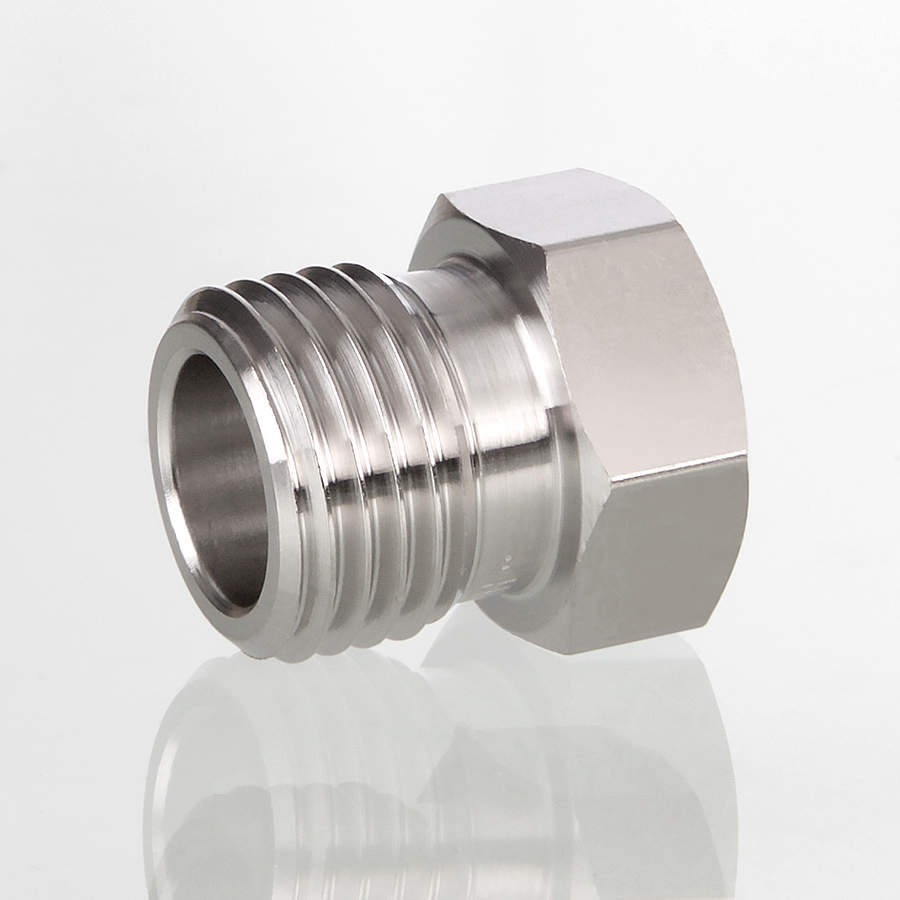

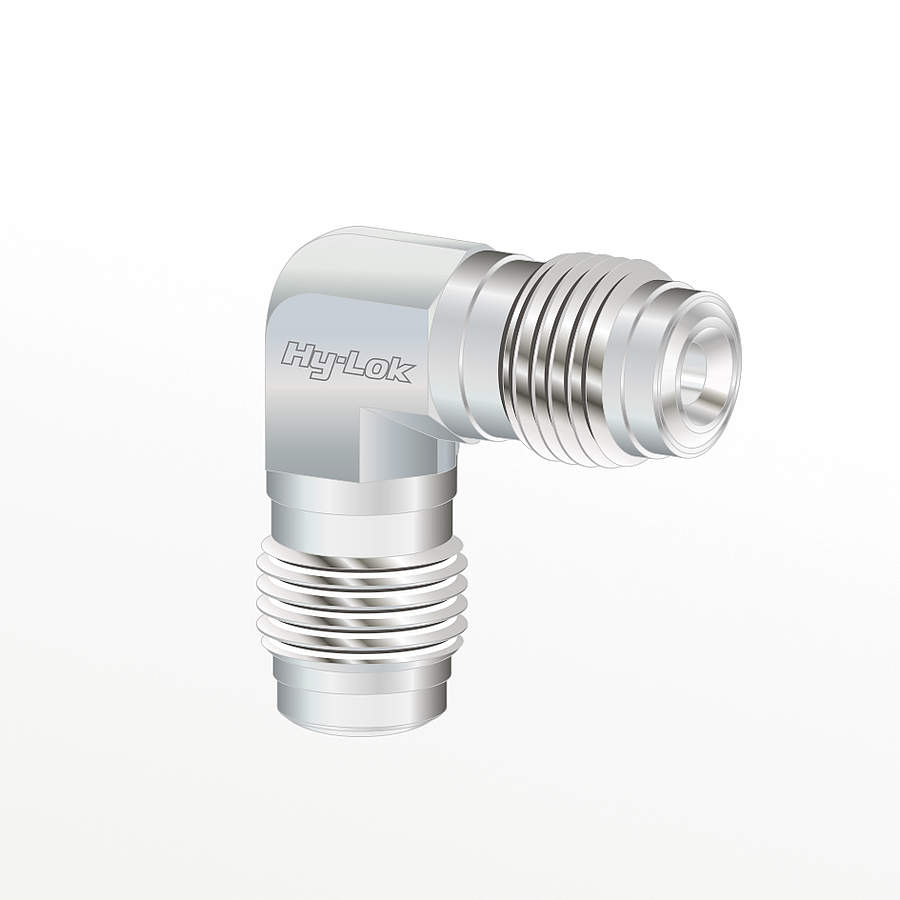

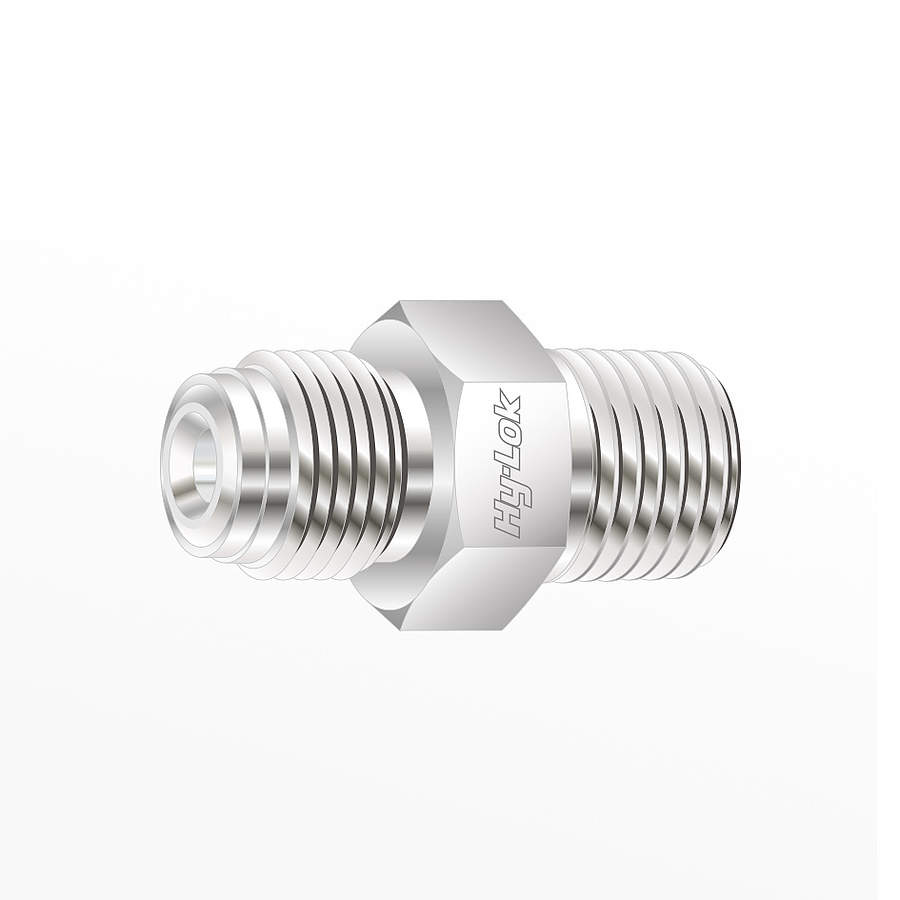

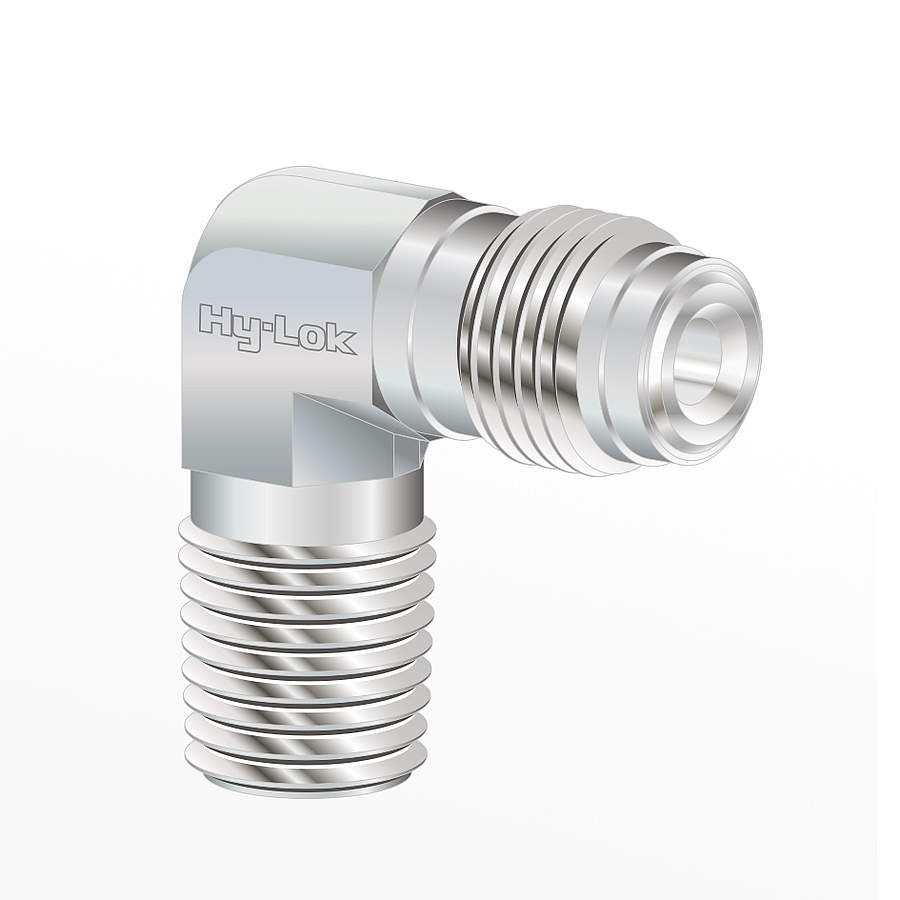

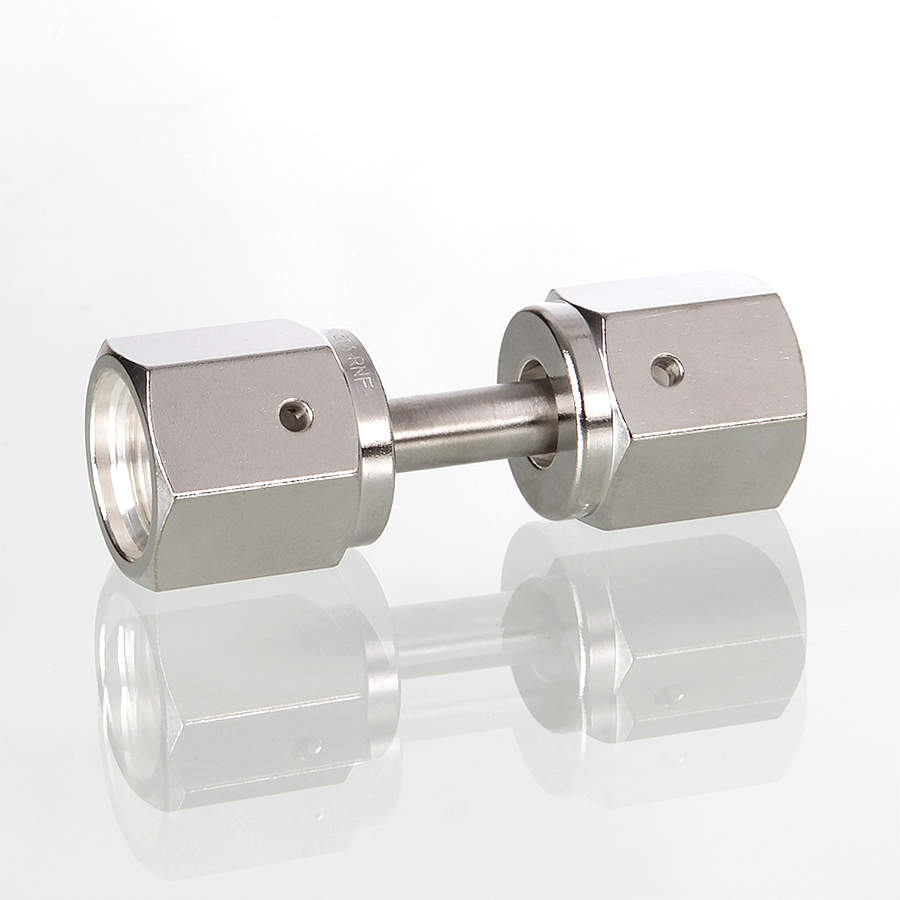

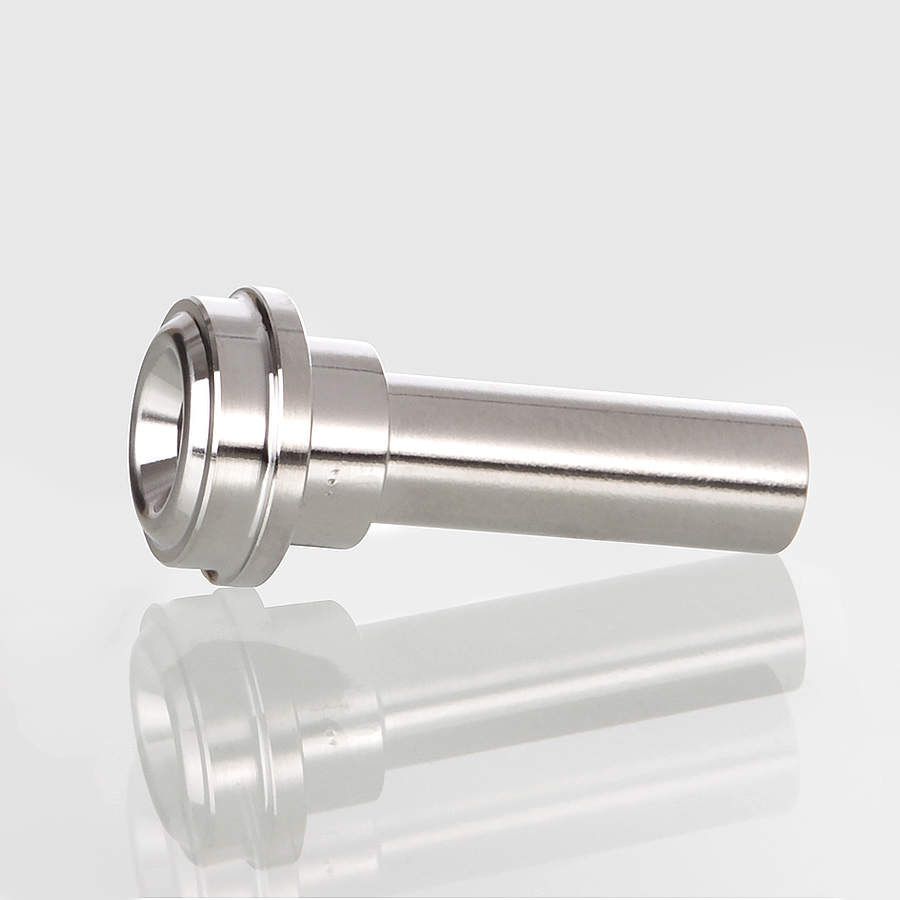

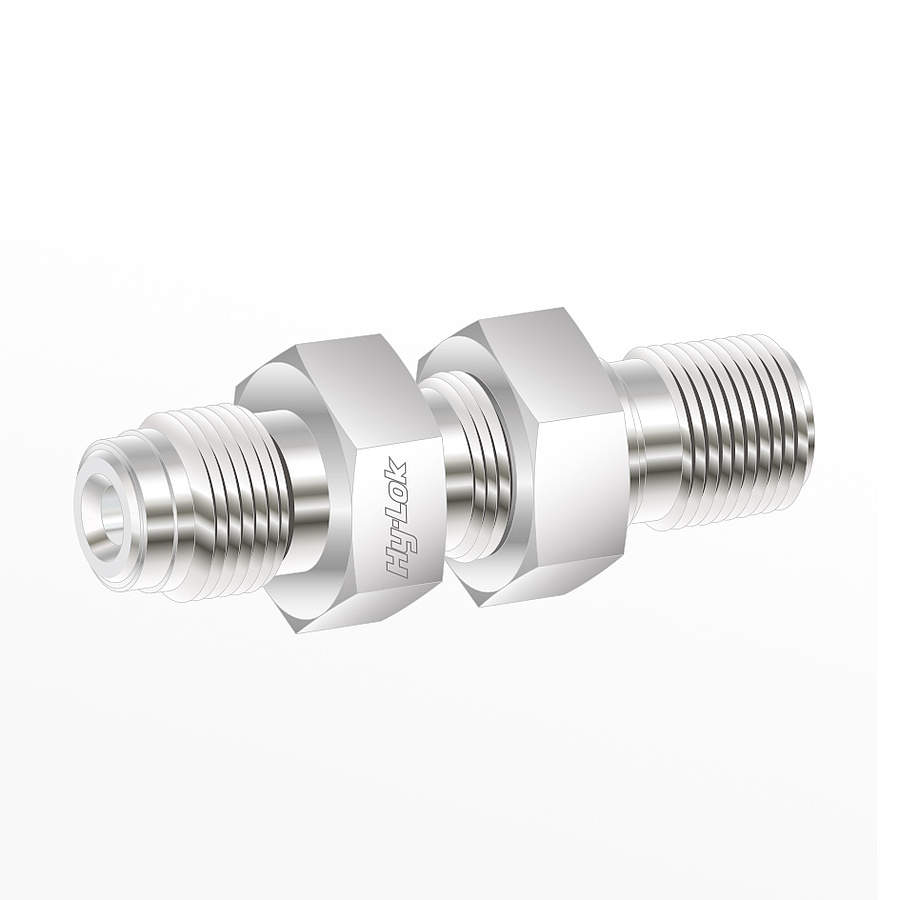

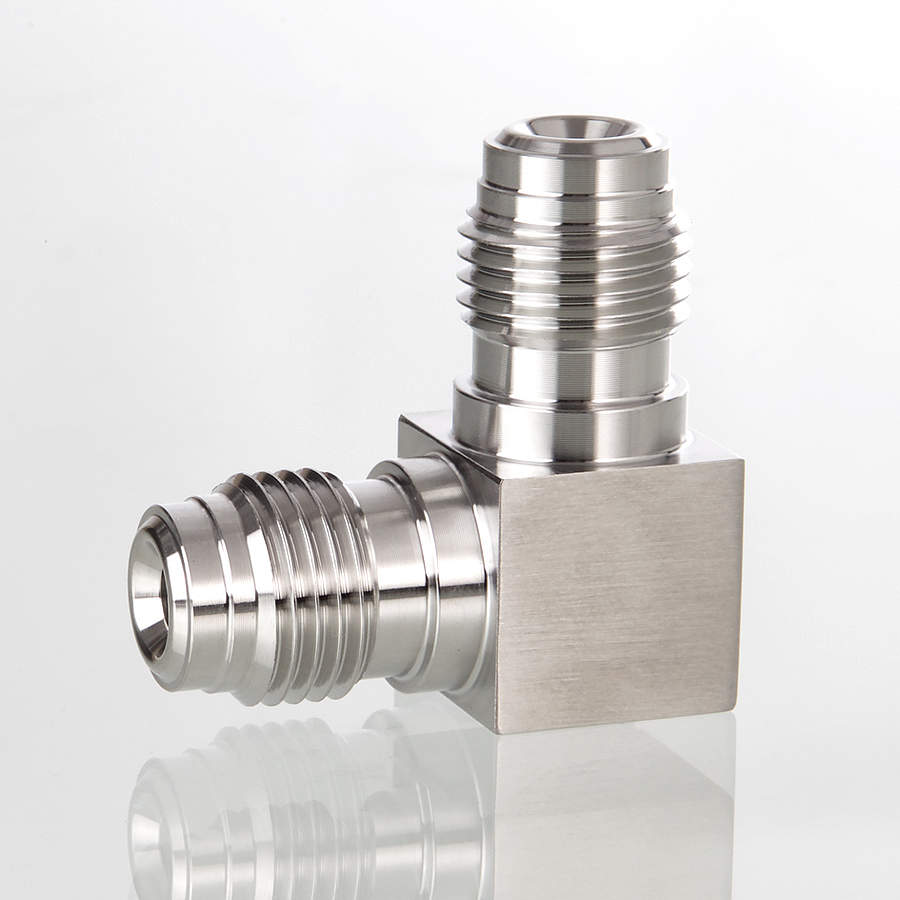

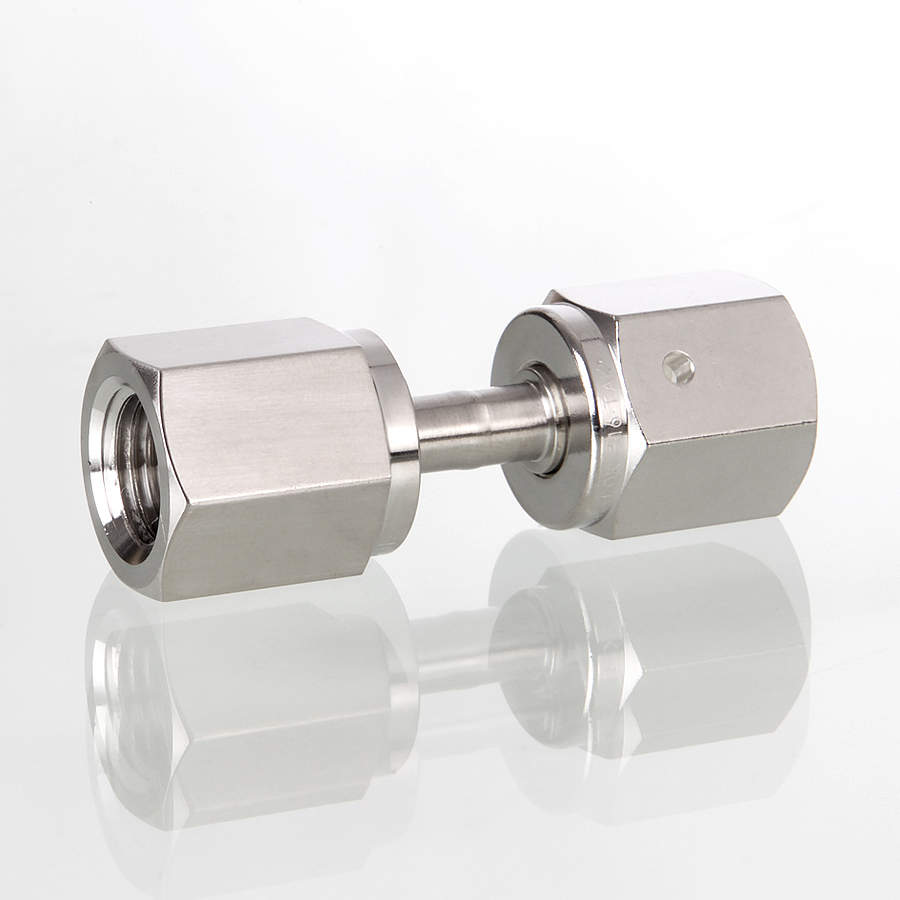

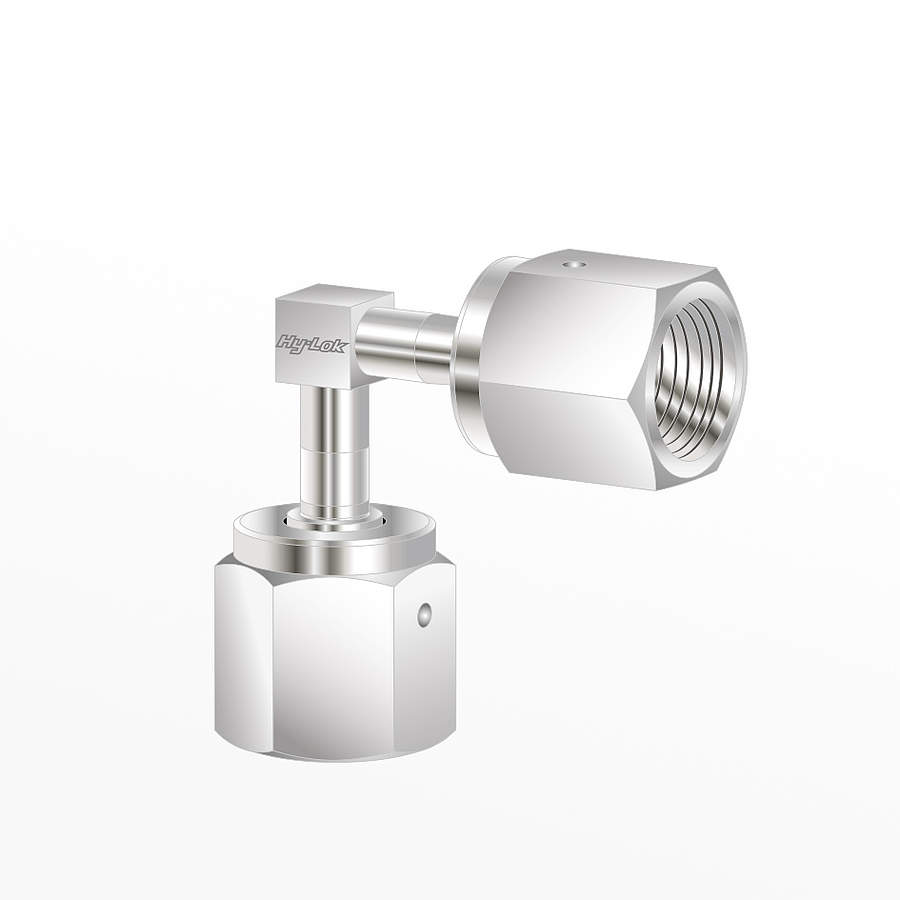

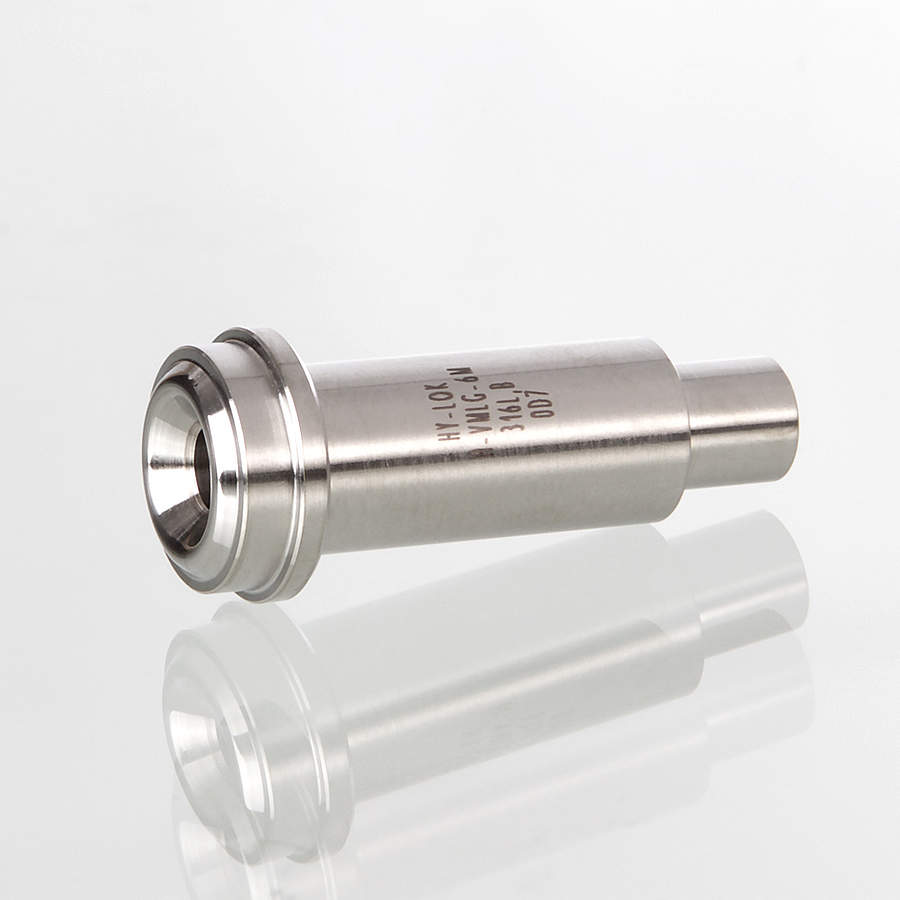

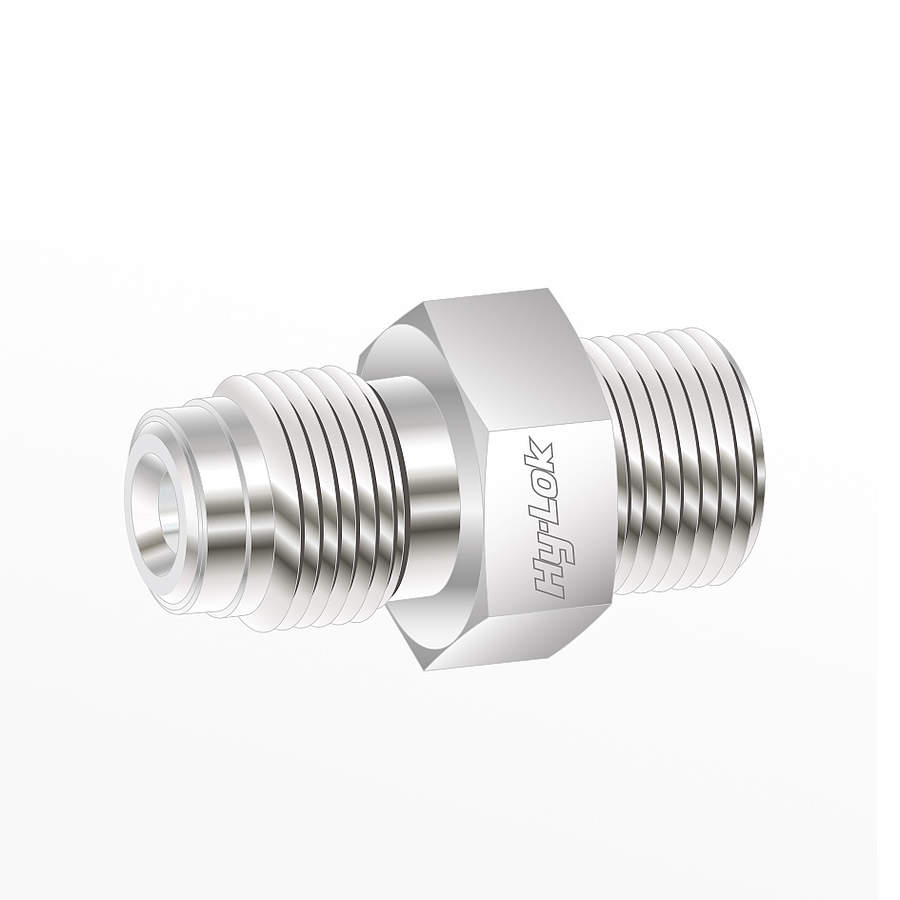

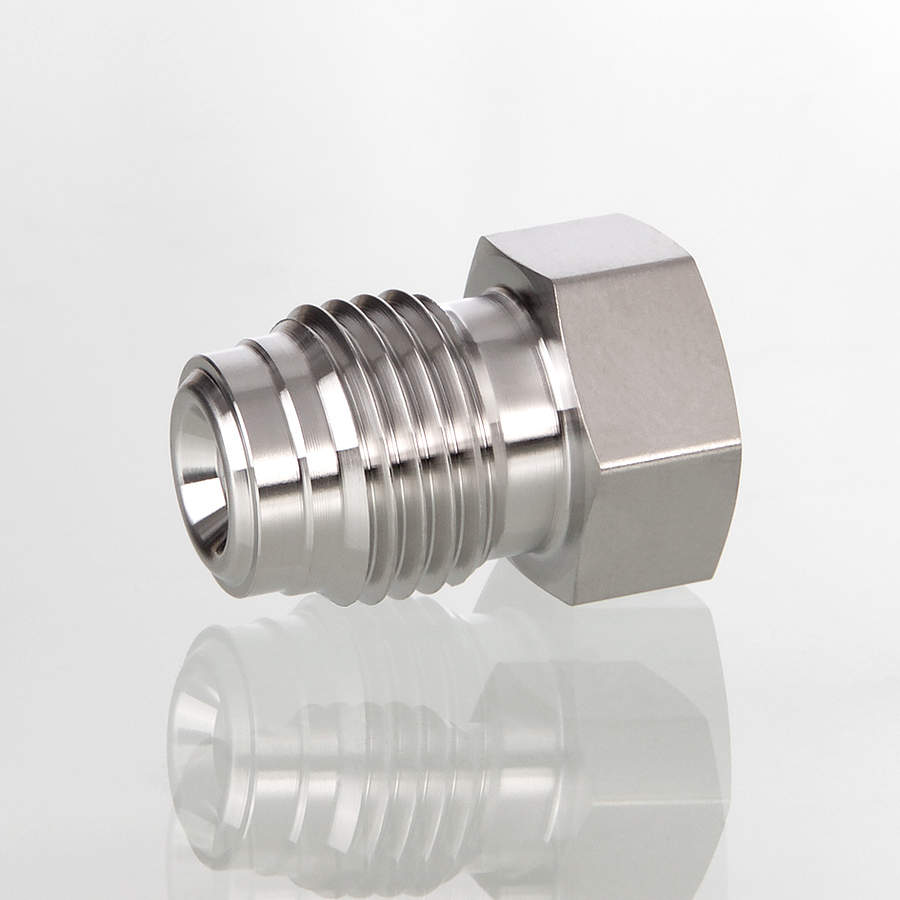

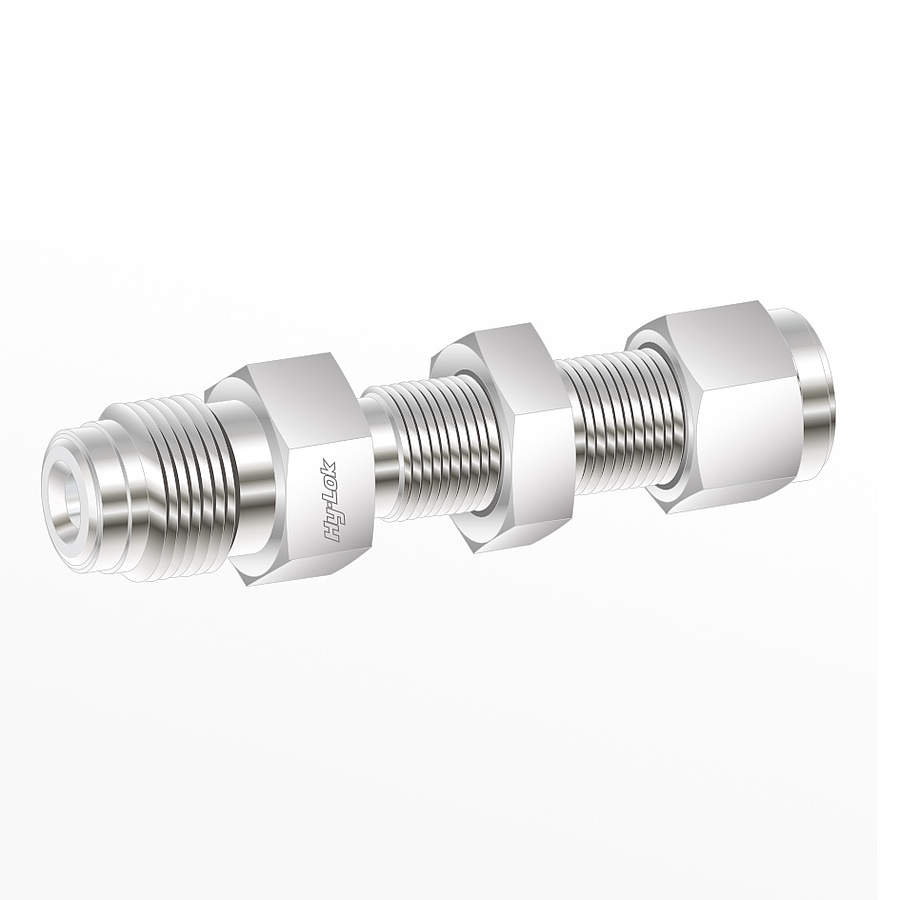

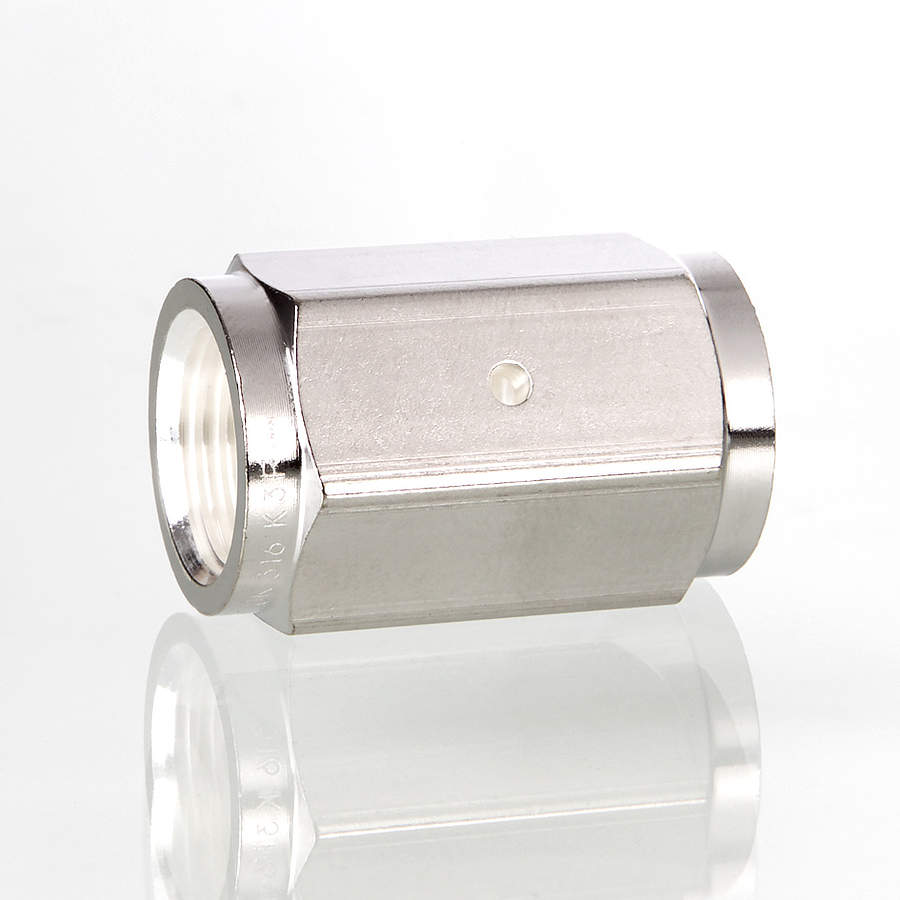

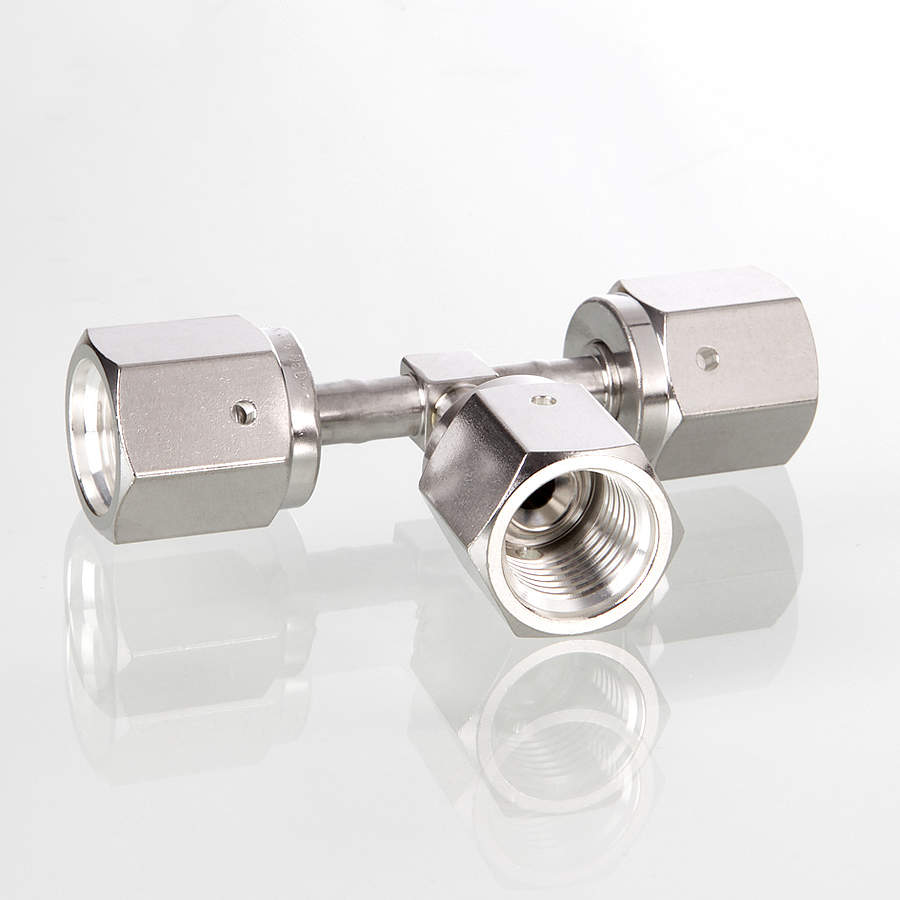

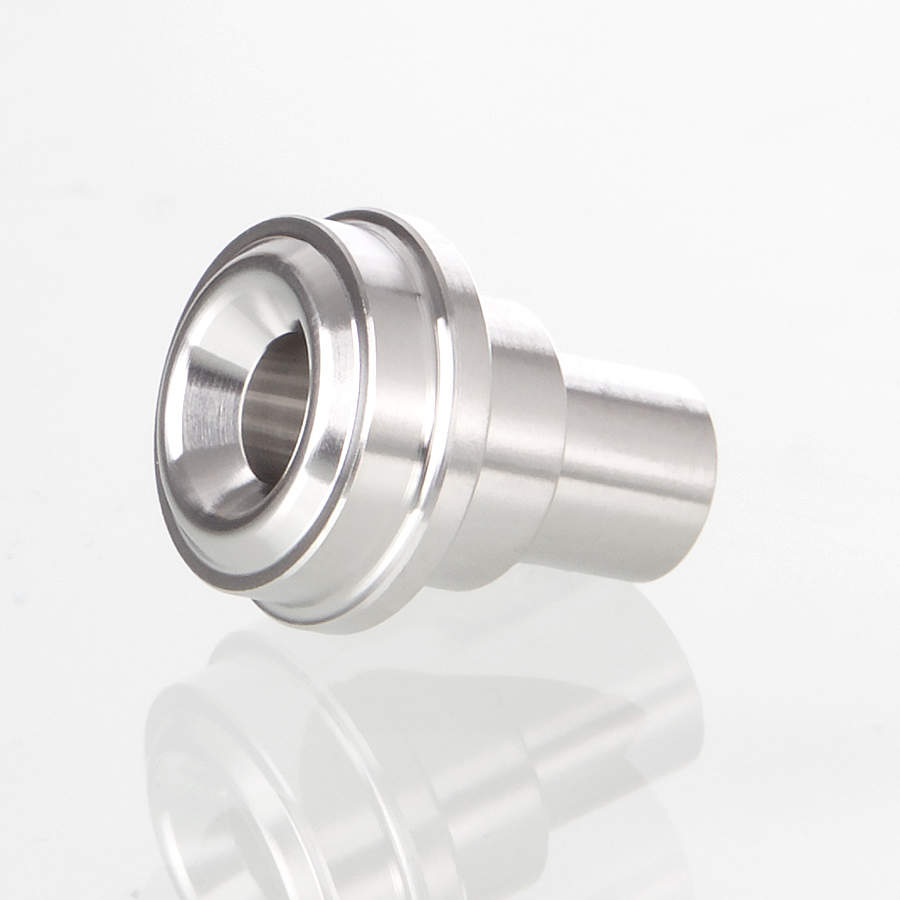

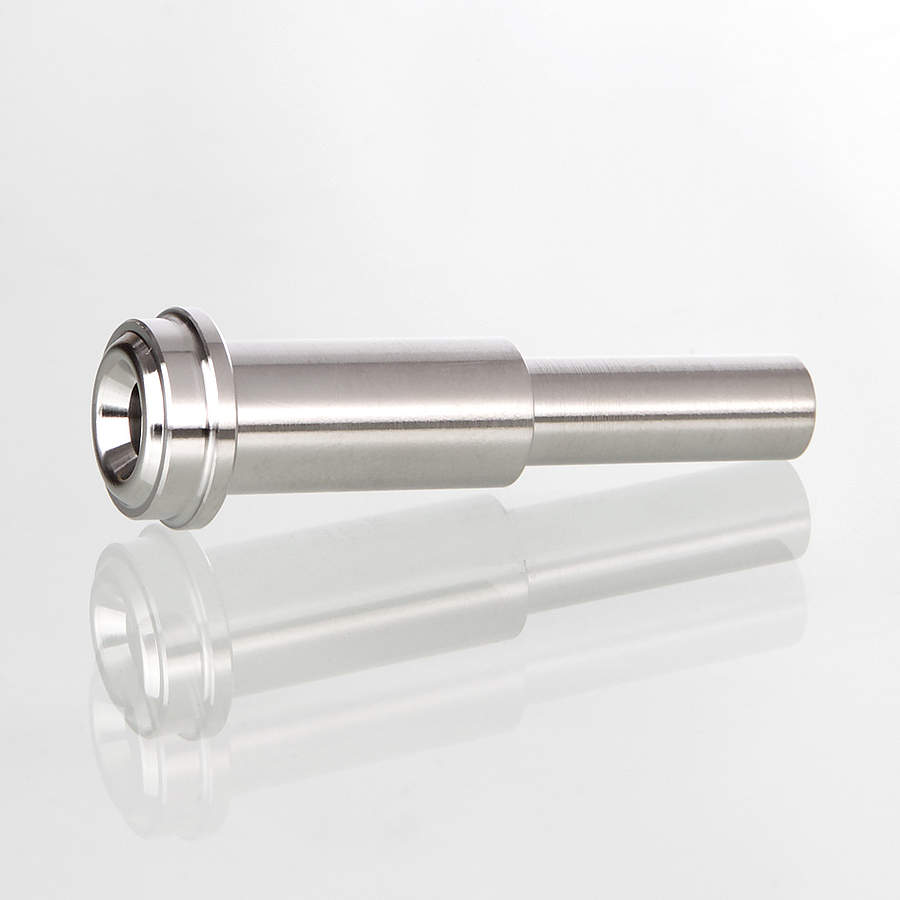

ZCR-Verschraubungen mit Metalldichtscheibe
