Doppelblockventil (Double Block and Bleed Ventilblock)
Modulare Doppelblockventile (Double Block and Bleed Ventilblöcke) sind eine ideale Lösung für kompakte Absperr- und Entlüftungsventile in einem einteiligen, geschmiedeten Gehäuse und mit einer großen Auswahl an Endanschlüssen, Gehäuseformen und Ventilvarianten. Sie bilden die Schnittstelle zwischen Prozess und Messinstrument und ermöglichen das Absperren, Entlüften sowie die Absicherung von Instrumenten oder Messumformern. Die kompakte Bauform reduziert neben Gewicht und Kosten zudem die Anzahl möglicher Leckagestellen im System.

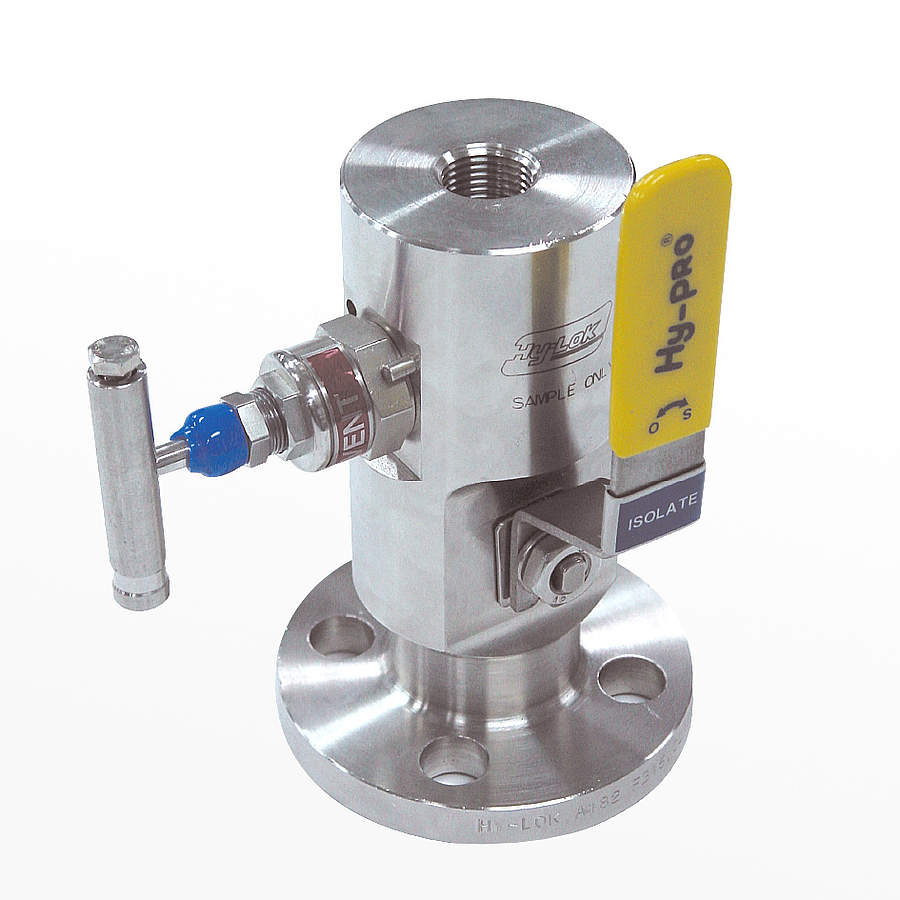

Modulare Ventile zum einfachen Absperren – Serie SB
Die modularen Hy-Lok Doppelblockventile der Serie SB dienen dem einfachen Absperren und Entlüften von Druckmessgeräten. Sie werden direkt auf den Prozessflansch oder Kessel montiert. Instrumente können direkt an den Ventilausgang montiert oder alternativ über Manometer- bzw. Übertragungsrohrleitungen angeschlossen werden. Die Double Block & Bleed Ventilblöcke dienen auch der Instrumentenabsicherung im Prozess.
Hy-Lok Doppelblockventile der Serie SB sind für unterschiedliche Instrumentenanordnungen konzipiert.
Das Doppelblockventil dient dem einfachen Absperren, die Instrumente sind für hohe Drücke und Temperaturen ausgelegt. Neben dem Ventilblock bietet Hy-Lok Instrumente wie Absperrventile (Kugelhahn) sowie Durchgangs- und Aufsatzventile als Nadelventil.
Serie SB50
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Absperrung: | Kugelventil |
| Entlüftung: | Kugelventil oder Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie SB55
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Absperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Entlüftung: | Kugelventil oder Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie SB60
| Anschlüsse: | Flansch x Flansch |
| Absperrung: | Kugelventil |
| Entlüftung: | Kugelventil oder Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie SB65
| Anschlüsse: | Flansch x Flansch |
| Absperrung: | Aufsatzbügelventil mit Außenschraube |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Die modularen Ventile können mit folgenden Ventilen ausgestattet sein:
Kugelhahnventil
| Temperatur: | -57 °C bis 250 °C (-70,6 °F bis 482 °F) |
| Druck: | bis zu 690 bar (10.000 psi) |
| Kugelsitz: | vollständig gekapselte Kugelsitze |
| Sitz-Material: | PVDF, PTFE (rein oder gefüllt), PCTFE oder PEEK |
| Kugel: | feinstbearbeitete Oberfläche für geringes Betätigungsdrehmoment |
| Bohrung: | 10 mm (0,4 Zoll), 14 mm (0,55 Zoll) |
Aufsatzbügelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 414 bar (6.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
Durchgangsnadelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 690 bar (10.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
- Verschiedene Eingangsanschlüsse (Flansch nach ANSI B16.5, API Flansch)
- Ausgangsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Entlüftungsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Probenentnahmeventil
- Chemikalieneinspritzventil
- Hydrostatischer Test des Gehäuses mit dem 1,5fachen zulässigen Arbeitsdruck
- Hydrostatischer Prüfung des Sitzes mit dem 1,1fachen zulässigen Arbeitsdruck
- Pneumatische Dichtheitsprüfung des Sitzes mit 100 psi
- API 6D CE nach ISO 9001
- Materialdicke nach ANSI B16.34
- Feuersicher nach API 607, BS 6755 Part2
- Sauergasspezifikation gemäß NACE MR01-75 / ISO 15156 auf Anfrage

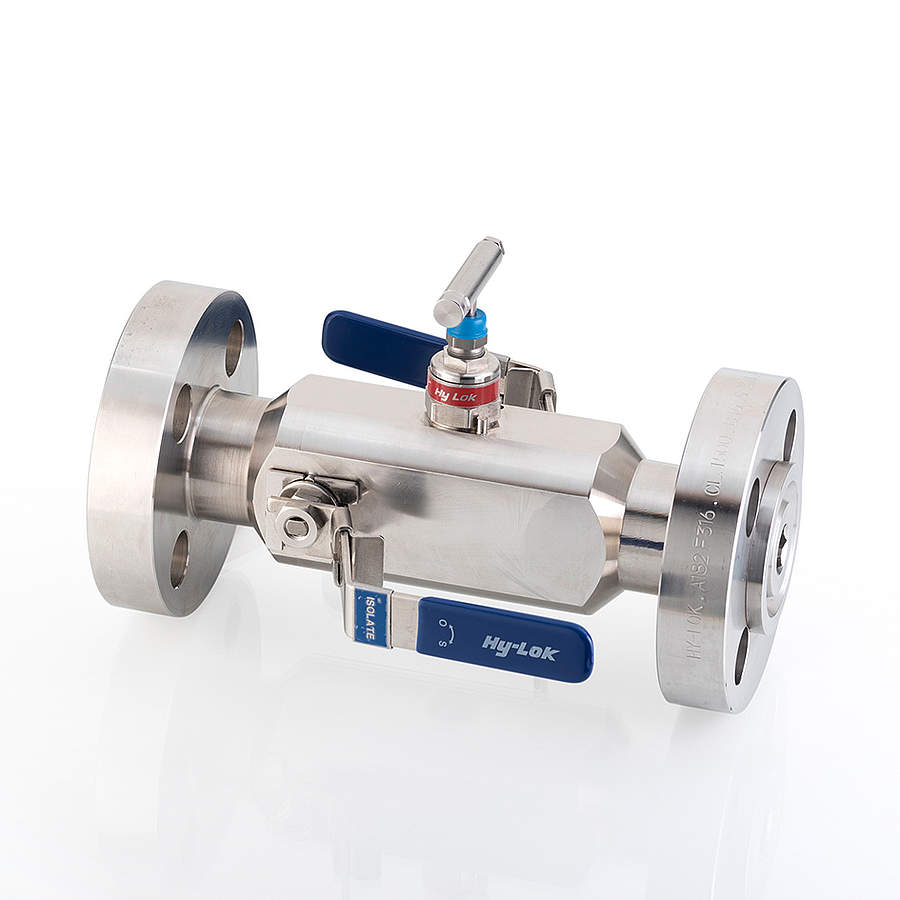

Modulare Ventile zum doppelten Absperren – Serie DB
Die modularen Ventile der Serie DB dienen dem doppelten Absperren und Entlüften von Druckmessinstrumenten. Sie werden direkt auf den Prozessflansch oder Kessel montiert. Instrumente können direkt an den Ventilausgang montiert oder alternativ über Manometer- bzw. Übertragungsrohrleitungen angeschlossen werden. Die Double Block & Bleed Ventilblöcke dienen auch der Instrumentenabsicherung im Prozess. Sonderbauformen erlauben die Probeentnahme sowie die Einspritzung von Chemikalien über Probeentnahmesonde bzw. Einspritzhohlwelle.
Hy-Lok Doppelblockventile der Serie DB sind für unterschiedliche Instrumentenanordnungen konzipiert.
Das Doppelblockventil dient dem doppelten Absperren, die Instrumente sind für hohe Drücke und Tempreraturen ausgelegt. Neben dem Ventilblock bietet Hy-Lok Instrumente wie Absperrventile (Kugelhahn sowie Durchgangs- und Aufsatzventile (OS&Y) als Nadelventil).
Serie DB50
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Erstabsperrung: | Kugelventil |
| Zweitabsperrung: | Kugelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie DB55
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Erstabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Zweitabsperrung: | OSY- oder Nadelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie DB60
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Erstabsperrung: | Kugelventil |
| Zweitabsperrung: | Kugelventil |
| Entlüftung: | Kugelventil oder Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie DB65
| Anschlüsse: | Flansch x Flansch |
| Erstabsperrung: | Aufsatzbügelventil mit Außenschraube |
| Zweitabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Die modularen Ventile können mit folgenden Ventilen ausgestattet sein:
Kugelhahnventil
| Temperatur: | -57 °C bis 250 °C (-70,6 °F bis 482 °F) |
| Druck: | bis zu 690 bar (10.000 psi) |
| Kugelsitz: | vollständig gekapselte Kugelsitze |
| Sitz-Material: | PVDF, PTFE (rein oder gefüllt), PCTFE oder PEEK |
| Kugel: | feinstbearbeitete Oberfläche für geringes Betätigungsdrehmoment |
| Bohrung: | 10 mm (0,4 Zoll), 14 mm (0,55 Zoll) |
Aufsatzbügelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 414 bar (6.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
Durchgangsnadelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 690 bar (10.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
- Verschiedene Eingangsanschlüsse (Flansch nach ANSI B16.5, API Flansch)
- Ausgangsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Entlüftungsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Probenentnahmeventil
- Chemikalieneinspritzventil
- Hydrostatischer Test des Gehäuses mit dem 1,5fachen zulässigen Arbeitsdruck
- Hydrostatischer Prüfung des Sitzes mit dem 1,1fachen zulässigen Arbeitsdruck
- Pneumatische Dichtheitsprüfung des Sitzes mit 100 psi
- API 6D CE nach ISO 9001
- Materialdicke nach ANSI B16.34
- Feuersicher nach API 607, BS 6755 Part2
- Sauergasspezifikation gemäß NACE MR01-75 / ISO 15156 auf Anfrage
Shop & Anfrage
Monoflanschventil – Serie MN
Die Hy-Lok Monoflanschadapter dienen ebenso wie die modularen Ventile der Erstabsperrung von Druckmessinstrumenten. Je nach Ausführungen werden diese für die Absperrung (Serie MN45), Absperrung und Entlüftung (Serie MN55) oder Doppelabsperrung und Entlüftung von Instrumenten (Serie MN65) eingesetzt.
Hy-Lok Monoflanschventile der Serie MN sind vollständig geschmiedete Absperr- und Entlüftungsbaugruppen aus einem Stück für die Erstabsperrung von Druckmessvorrichtungen, bei denen das Ventil direkt am Prozessflansch montiert ist. Instrumente können direkt an den Ventilausgang montiert oder alternativ über Manometer- bzw. Übertragungsrohrleitungen angeschlossen werden.
Serie MN45
| Anwendung: | Absperrventil |
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Absperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie MN55
| Anwendung: | Absperr- und Entlüftungsventil |
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Absperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie MN65
| Anwendung: | Doppelabsperr- und Entlüftungsventil |
| Anschlüsse: | Flansch x 1/2 Zoll NPT |
| Erstabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Zweitabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Ablass: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Die modularen Ventile können mit folgenden Ventilen ausgestattet sein:
Aufsatzbügelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 414 bar (6.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
Durchgangsnadelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 690 bar (10.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
- Verschiedene Eingangsanschlüsse (Flansch nach ANSI B16.5, API Flansch)
- Ausgangsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Entlüftungsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Hydrostatischer Test des Gehäuses mit dem 1,5fachen zulässigen Arbeitsdruck
- Hydrostatischer Prüfung des Sitzes mit dem 1,1fachen zulässigen Arbeitsdruck
- Pneumatische Dichtheitsprüfung des Sitzes mit 100 psi
- Standarddruckprüfung nach BS6755 Part1
- Feuersicher nach API 607, BS 6755 Part2
- Materialdicke nach ANSI B16.34
- Sauergasspezifikation gemäß NACE MR01-75 / ISO 15156 auf Anfrage

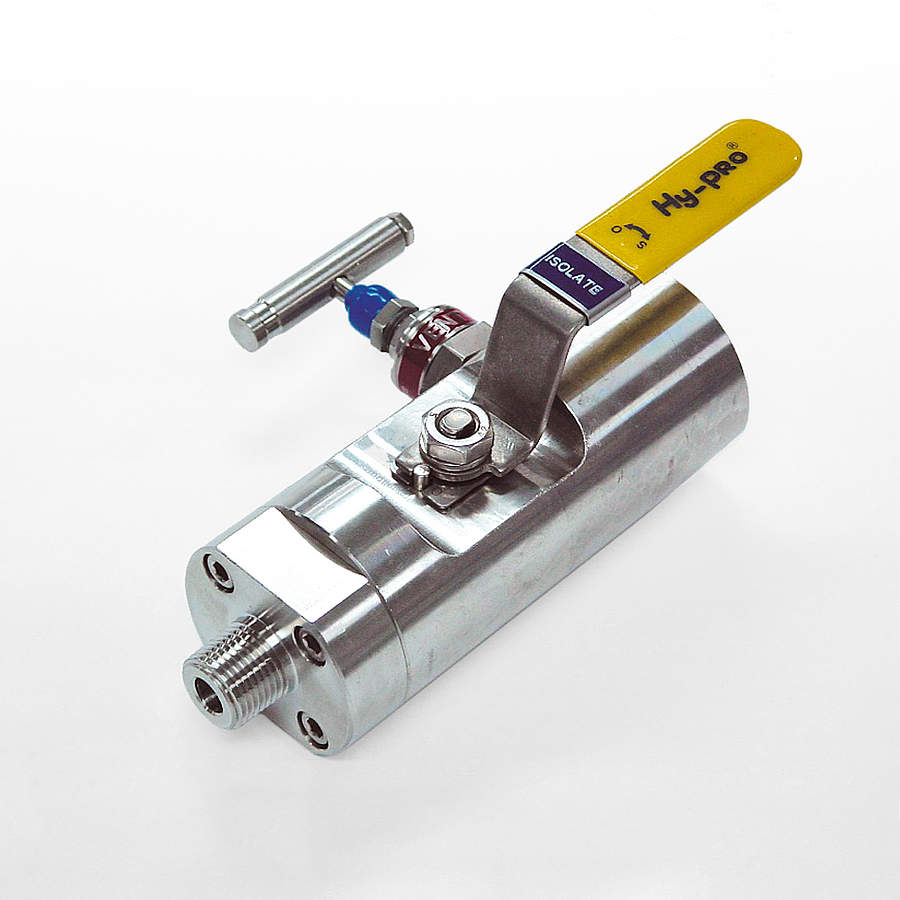

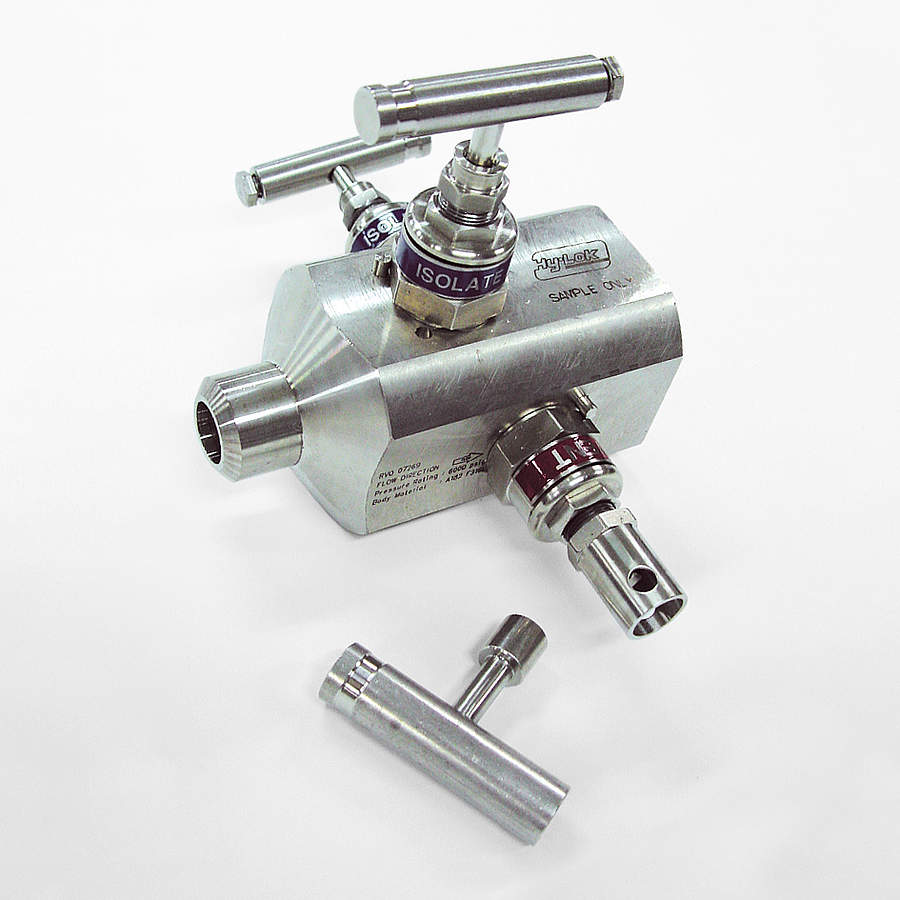

Monoflanschventil – Serie RV
Die Hy-Lok Erstabsperrventile dienen der Erstabsperrung von Druckmessinstrumenten. Je nach Ausführungen werden diese für die Absperrung (Serie RV4), Absperrung und Entlüftung (Serie RV5) oder Doppelabsperrung und Entlüftung von Instrumenten (Serie RV6) eingesetzt.
sind vollständig geschmiedete Absperr- und Entlüftungsbaugruppen aus einem Stück für die Erstabsperrung von Druckmessvorrichtungen, bei denen das Ventil direkt an die Prozessleitung angeschweißt, angeschraubt oder angeflanscht ist. Instrumente können direkt an den Ventilausgang montiert oder alternativ über Manometer- bzw. Übertragungsrohrleitungen angeschlossen werden.
Serie RV40
| Anwendung: | Absperrventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Absperrung: | Kugelventil |
Serie RV45
| Anwendung: | Absperrventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Absperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie RV50
| Anwendung: | Absperr- und Entlüftungsventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Erstabsperrung: | Kugelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie RV55
| Anwendung: | Absperr- und Entlüftungsventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Erstabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Entlüftung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie RV60
| Anwendung: | Doppelabsperr- und Entlüftungsventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Erstabsperrung: | Kugelventil |
| Zweitabsperrung: | Kugelventil |
| Ablass: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Serie RV65
| Anwendung: | Doppelabsperr- und Entlüftungsventil |
| Anschlüsse: | Glattrohrende x 1/2 Zoll NPT |
| Erstabsperrung: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Entlüftung : | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
| Ablass: | Aufsatzbügelventil mit Außenschraube oder Nadelventil |
Die Erstabsperrventile können mit folgenden Ventilen ausgestattet sein:
Kugelhahnventil
| Temperatur: | -57 °C bis 250 °C (-70,6 °F bis 482 °F) |
| Druck: | bis zu 690 bar (10.000 psi) |
| Kugelsitz : | vollständig gekapselte Kugelsitze |
| Sitz-Material: | PVDF, PTFE (rein oder gefüllt), PCTFE oder PEEK |
| Kugel: | feinstbearbeitete Oberfläche für geringes Betätigungsdrehmoment |
| Bohrung: | 10 mm (0,4 Zoll), 14 mm (0,55 Zoll) |
Aufsatzbügelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 414 bar (6.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
Durchgangsnadelventil
| Temperatur: | -57 °C bis 550 °C (-70,6 °F bis 1022 °F) bei Graphit |
| Druck: | bis zu 690 bar (10.000 psi) |
| Spindelkonstruktion: | nichtdrehend, selbstzentrierend, austauschbar |
| Bohrung: | 5 mm (0,2 Zoll) |
| Packungs-Material: | Graphit (Standard) oder PFTE |
- Eingangsanschluss mit ½“ bis 2“ Schweißende (Bemessung: Klasse 150 bis 2500)
- Ausgangsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Entlüftungsanschluss mit ½“ NPTInnengewinde nach ANSI/ASME B1.20.1
- Hydrostatischer Test des Gehäuses mit dem 1,5fachen zulässigen Arbeitsdruck
- Hydrostatischer Prüfung des Sitzes mit dem 1,1fachen zulässigen Arbeitsdruck
- Pneumatische Dichtheitsprüfung des Sitzes mit 100 psi
- Standarddruckprüfung nach BS6755 Part1
- Feuersicher nach API 607, BS 6755 Part2
- Materialdicke nach ANSI B16.34
- Sauergasspezifikation gemäß NACE MR01-75 / ISO 15156 auf Anfrage
