Ventile für Sauerstoffanwendungen
Eine mögliche adiabatische Kompression beim unkontrollierten Schließen bzw. Öffnen einer Armatur oder auch nur das Vorhandensein von verdichtetem Sauerstoff können zu einer Verbrennungsreaktion führen. Dies betrifft insbesondere nichtmetallische Materialien wie Dichtungen oder Schmiermittel. Um ein derartiges Risiko für Mensch und Anlage zu reduzieren, sind modifizierte und zugleich von einer benannten Stelle überprüfte Hy-Lok Armaturen für den Einsatz mit verdichtetem Sauerstoff erhältlich.

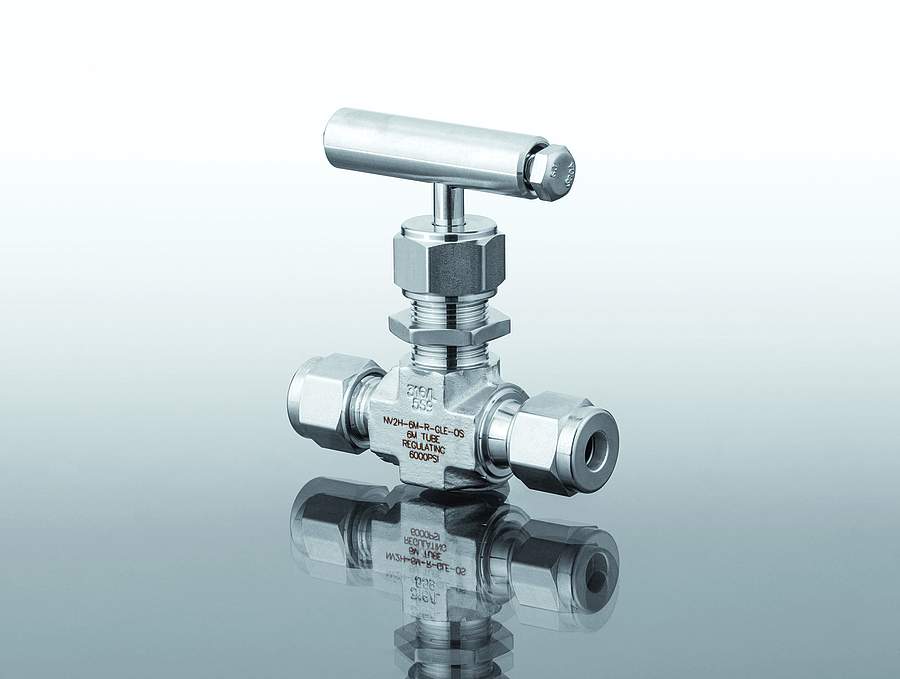

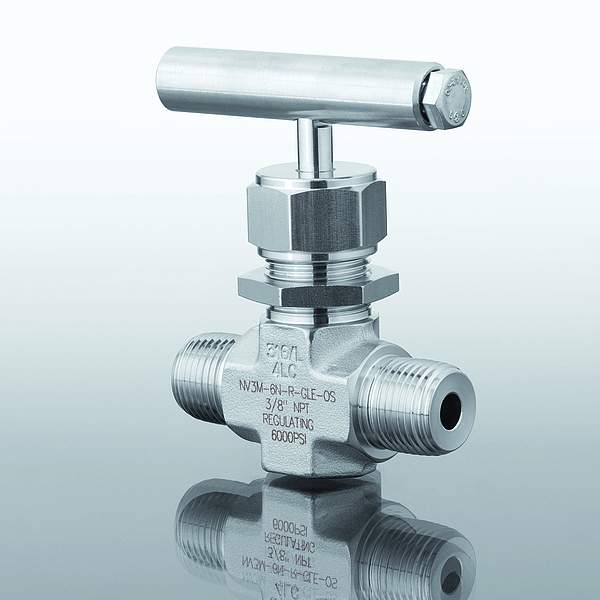

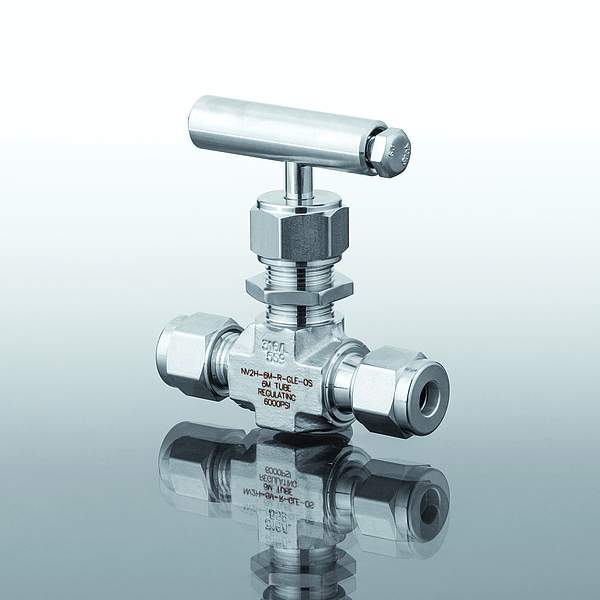

Nadelventil Serie NV OS
Ausgewählte und modifizierte Ausführungen der Serie NV mit Regulierspindelspitze erlauben das Absperren sowie gezielte Regulieren von hochverdichtetem Sauerstoff.
Für einen maximalen Betriebsdruck von 200 bar und einer maximalen Medientemperatur von 60 °C sind folgende gerade Ausführungen aus Edelstahl 316 erhältlich.
| Druck/Temperatur (Sauerstoff): | bis zu 200 bar (2900 psi) bei 60°C (140°F) |
| Material: | Edelstahl 316 |
| Dichtungswerkstoff: | Modifiziertes PTFE |
- Temperaturschwankungen können ein Nachstellen der Stopfbuchspackung erforderlich machen.
- Regelkegel
- Gemäß EN ISO 10297
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 SCCM
- Hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigem Arbeitsdruck
- Zusätzliche Tests sind auf Anfrage möglich
Sicherheit bei der Ventil-Auswahl
Für die sachgemäße Installation, Material-Kompatibilität, Inbetriebnahme und Wartung der Nadelventile hat der Anwender die Verantwortung. Der gesamte System-Aufbau muss unter dem Gesichtspunkt der optimalen Leistung und Sicherheit vorgenommen werden!
