Flammensperren
Flammensperren sind Sicherheitseinrichtungen für zuverlässigen Schutz gegen gefährliche Flammenrückschläge in Gasversorgungsanlagen.
Sicherheitseinrichtung – Serie F53N-ES und F53N/H-ES
Die Sicherheitseinrichtungen der Serien F53N-ES und F53N/H-ES schützen vor Flammenrückschlag und löschen Flammenrückbrände in Gasversorgungsanlagen. Sie kommen zum Einsatz in Gasversorgungsanlagen mit korrosiven Gasen wie Brenngas oder Sauerstoff in der Chemieindustrie, im Laborbereich oder der Prozesstechnik. Der Einbau kann lagenunabhängig erfolgen. Die Umgebungstemperatur darf maximal 70 °C betragen.
Die Sicherheitseinrichtungen der Serie F53N-ES bzw. Serie F53N/H-ES sind ohne Rücktrittsventil für geringste Betriebsüberdrücke vor und nach Analysegeräten ausgelegt.
Sicherheitseinrichtungen der Serien F53N-ES und F53N/H-ES löschen gefährliche Flammenrückschläge durch Flammensperren (FA) aus gesintertem Chrom-Nickel-Stahl. Die temperaturgesteuerte Nachströmsperre (TV) löscht Flammenrückbrände.
| Sicherheitselemente: | Flammensperre (FA) Temperaturgesteuerte Nachströmsperre (TV) |
| Gasarten: | Max. Betriebsüberdruck [bar] |
| Acetylen (A) | 1,5 |
| Erdgas (M) | 5,0 bzw. 12,0 (F53N/H) |
| Flüssiggas (P) | 5,0 bzw. 8,0 (F53N/H) |
| Wasserstoff (H) | 3,0 bzw. 10,0 (F53N/H) |
| Ethylen (E) | 9,0 (F53N/H) |
| Sauerstoff (O) | 30,0 |
| Druckluft (D) | 30,0 |
| Material: | |
| Gehäuse: | Edelstahl |
| Flammsperre: | Edelstahl |
| Dichtungen: | Elastomere |
| Anschluss: | 1/4 Zoll NPT IG, andere Anschlüsse auf Anfrage |
- Zulassung nach EN 730-1 / ISO 5175
- Jede Sicherheitseinrichtung 100% überprüft.

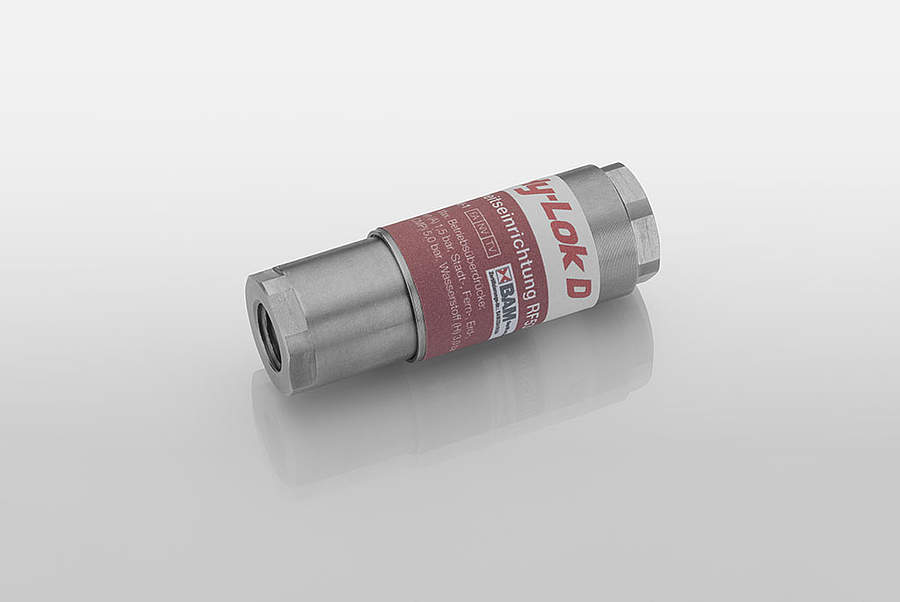

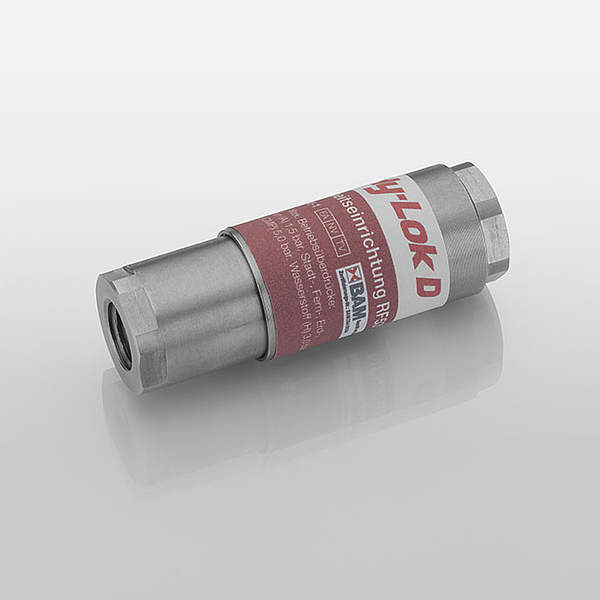

Sicherheitseinrichtung – Serie RF53N und RF53N/H-ES
Die Sicherheitseinrichtungen der Serien RF53N-ES und RF53N/H-ES schützen vor Flammenrückschlag und Gasrücktritt sowie löschen Flammenrückbrände in Gasversorgungsanlagen. Sie kommen in Gasversorgungsanlagen mit korrosiven Gasen in der Chemieindustrie, im Laborbereich oder der Prozesstechnik zum Einsatz. Der Einbau kann lagenunabhängig erfolgen. Die Umgebungstemperatur darf maximal 70 °C betragen
Sicherheitseinrichtungen der Serien RF53N-ES und RF53N/H-ES löschen gefährliche Flammenrückschläge durch Flammensperren (FA) aus gesintertem Chrom-Nickel-Stahl. Die temperaturgesteuerte Nachströmsperre (TV) löscht Flammenrückbrände. Zudem wird die Bildung von explosionsfähigen Gemischen in der Gasversorgung durch Gasrücktrittventile (NV) vermieden. Die Serien RF53N-ES und RF53N/H-ES bieten mit einem Filter im Gaseingang bei langen Standzeiten Schutz vor Verunreinigungen aus der Gasversorgung.
| Sicherheitselemente: | Flammensperre (FA) Temperaturgesteuerte Nachströmsperre (TV) Rücktrittventil (NV) |
| Gasarten: | Max. Betriebsüberdruck [bar] |
| Acetylen (A) | 1,5 |
| Erdgas (M) | 5,0 bzw. 12,0 (RF53N/H-ES ohne BAM-Zertifizierung) |
| Flüssiggas (P) | 5,0 bzw. 8,0 (RF53N/H-ES) |
| Wasserstoff (H) | 3,0 bzw. 9,0 (RF53N/H-ES) |
| Ethylen (E) | 12,0 (RF53N/H-ES) |
| Sauerstoff (O) | 30,0 |
| Druckluft (D) | 30,0 |
| Material: | |
| Gehäuse: | Edelstahl |
| Flammsperre: | Edelstahl |
| Dichtungen: | Elastomere |
| Anschluss: | 1/4“ oder 3/8“ Zoll NPT IG, andere Anschlüsse auf Anfrage |
- Zulassung nach EN 7301 / ISO 5175
- Teilweise BAMZertifizierung (BAM/ZBA/003/04)
- Jede Sicherheitseinrichtung 100% überprüft.

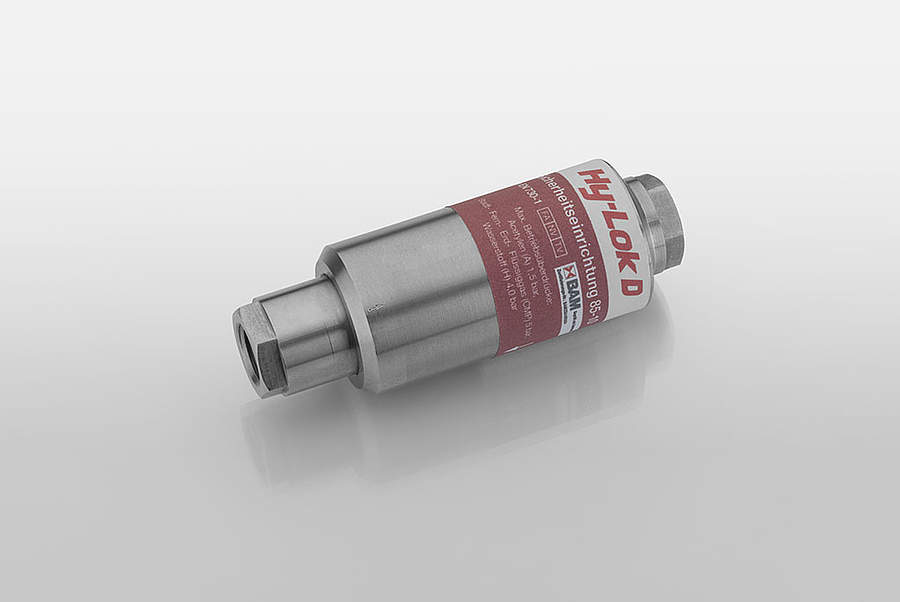

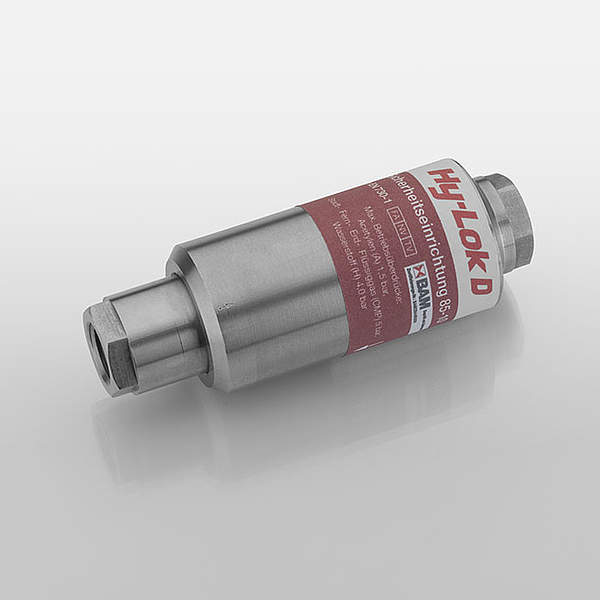

Sicherheitseinrichtung – Serie F85N-10N-ES und F85-10N/H-ES
Die Sicherheitseinrichtungen der Serien F85-10N-ES und F85-10N/H-ES schützen vor Flammenrückschlag und löschen Flammenrückbrände in Gasversorgungsanlagen. Sie kommen in Gasversorgungsanlagen mit korrosiven Gasen wie Brenngas oder Sauerstoff in der Chemieindustrie, im Laborbereich oder der Prozesstechnik zum Einsatz. Der Einbau kann lagenunabhängig erfolgen. Die Umgebungstemperatur darf maximal 70 °C betragen.
Die Sicherheitseinrichtungen der Serie F85-10N-ES sind ohne Rücktrittsventil für geringste Betriebsüberdrücke vor und nach Analysegeräten ausgelegt.
Sicherheitseinrichtungen der Serien F85-10N-ES und F85-10N/H-ES löschen gefährliche Flammenrückschläge durch Flammensperren (FA) aus gesintertem Chrom-Nickel-Stahl. Die temperaturgesteuerte Nachströmsperre (TV) löscht Flammenrückbrände.
| Sicherheitselemente: | Flammensperre (FA) Temperaturgesteuerte Nachströmsperre (TV) |
| Gasarten: | Max. Betriebsüberdruck [bar] |
| Acetylen (A) | 1,5 |
| Erdgas (M) | 5,0 bzw. 10,0 (F85-10N/H-ES) |
| Flüssiggas (P) | 5,0 bzw. 5,0 (F85-10N/H-ES) |
| Wasserstoff (H) | 4,0 bzw. 10,0 (F85-10N/H-ES) |
| Ethylen (E) | 5,0 (ohne BAM-Zertifizierung) bzw. 5,0 (F85-10N/H-ES) |
| Sauerstoff (O) | 30,0 |
| Druckluft (D) | 30,0 |
| Material: | |
| Gehäuse: | Edelstahl |
| Flammsperre: | Edelstahl |
| Dichtungen: | Elastomere |
| Anschluss: | 1/4“ oder 3/8“ Zoll NPT IG, andere Anschlüsse auf Anfrage |
- Zulassung nach EN 7301 / ISO 5175
- Teilweise BAMZertifizierung (BAM/ZBA/003/04)
- Jede Sicherheitseinrichtung 100% überprüft.
Sicherheitseinrichtung – Serie RF85-10N-ES und RF85-10N/H-ES
Die Sicherheitseinrichtungen der Serien RF85-10N-ES und RF85-10N/H-ES schützen vor Flammenrückschlag und Gasrücktritt sowie löschen Flammenrückbrände in Gasversorgungsanlagen. Sie kommen in Gasversorgungsanlagen mit korrosiven Gasen wie Brenngas oder Sauerstoff in der Chemieindustrie, im Laborbereich oder der Prozesstechnik zum Einsatz. Der Einbau kann lagenunabhängig erfolgen. Die Umgebungstemperatur darf maximal 70 °C betragen.
Sicherheitseinrichtungen der Serien RF85-10N-ES und RF85-10N/H-ES löschen gefährliche Flammenrückschläge durch Flammensperren (FA) aus gesintertem Chrom-Nickel-Stahl. Die temperaturgesteuerte Nachströmsperre (TV) löscht Flammenrückbrände. Zudem wird die Bildung von explosionsfähigen Gemischen in der Gasversorgung durch Gasrücktrittventile (NV) vermieden.
| Sicherheitselemente: | Flammensperre (FA) Rücktrittventil (NV) Temperaturgesteuerte Nachströmsperre (TV) |
| Gasarten: | Max. Betriebsüberdruck [bar] |
| Acetylen (A) | 1,5 |
| Erdgas (M) | 5,0 bzw. 10,0 (RF85-10N/H-ES) |
| Flüssiggas (P) | 5,0 bzw. 5,0 (F85-10N/H-ES) |
| Wasserstoff (H) | 4,0 bzw. 10,0 (F85-10N/H-ES) |
| Ethylen (E) | 5,0 (ohne BAM-Zertifizierung) bzw. 5,0 (F85-10N/H-ES) |
| Sauerstoff (O) | 30,0 |
| Druckluft (D) | 30,0 |
| Material: | |
| Gehäuse: | Edelstahl |
| Flammsperre: | Edelstahl |
| Dichtungen: | Elastomere |
| Anschluss: | 1/4“ oder 3/8“ NPT IG 9/16“-18UNF oder 7/8“-14UNF VCR andere Anschlüsse auf Anfrage |
- Zulassung nach EN 730-1 / ISO 5175
- Teilweise BAM-Zertifizierung (BAM/ZBA/003/04)
- Jede Sicherheitseinrichtung 100% überprüft.
Shop & Anfrage

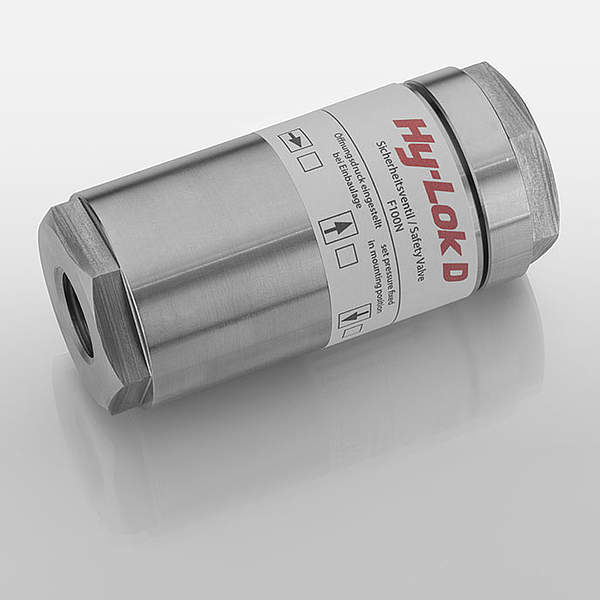

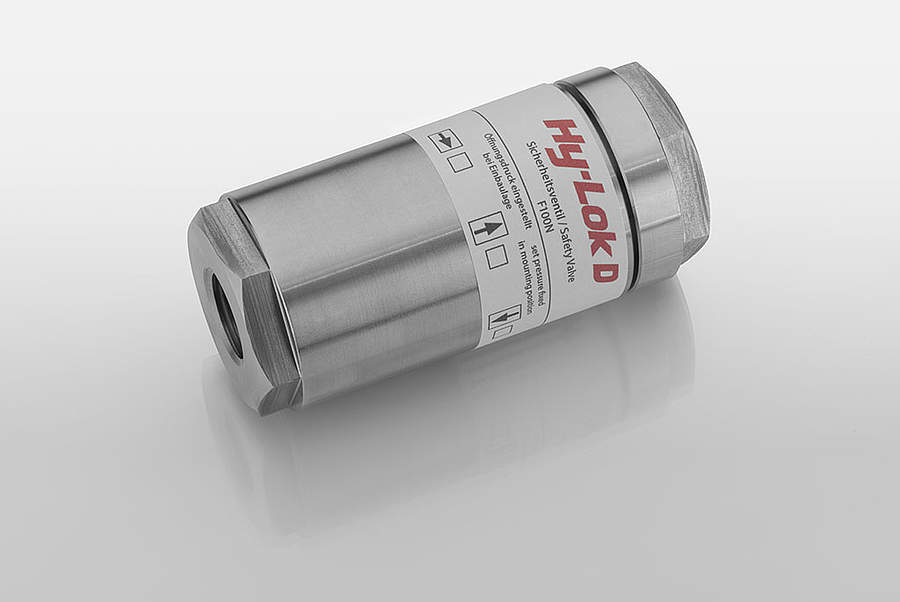

Sicherheitseinrichtung – Serie F100N-ES
Sicherheitseinrichtungen der Serie F100N-ES kommen in Gasversorgungsanlagen in der Chemieindustrie oder der Prozesstechnik zum Einsatz. Der Einbau kann lagenunabhängig erfolgen. Die Umgebungstemperatur darf maximal 70 °C betragen. Die Sicherheitseinrichtungen der Serie F100N-ES schützen gegen Flammenrückschlag sowie löschen Flammenrückbrände für Wasserstoff bis 17 bar z.B. beim Flammenspritzen.
Sicherheitseinrichtungen der Serie F100N-ES löschen gefährliche Flammenrückschläge durch Flammensperren (FA) aus gesintertem Chrom-Nickel-Stahl. Die temperaturgesteuerte Nachströmsperre (TV) löscht Flammenrückbrände.
| Sicherheitselemente: | Flammensperre (FA) Temperaturgesteuerte Nachströmsperre (TV) |
| Gasarten: | Max. Betriebsüberdruck [bar] |
| Wasserstoff (H) | 17,0 |
| Material: | |
| Gehäuse: | Edelstahl |
| Flammsperre: | Edelstahl |
| Dichtungen: | Elastomere |
| Anschluss: | 1/2“ NPT IG |
- Zulassung nach EN 730-1 / ISO 5175 für Wasserstoff bis 17 bar
- Jede Sicherheitseinrichtung 100% überprüft.
