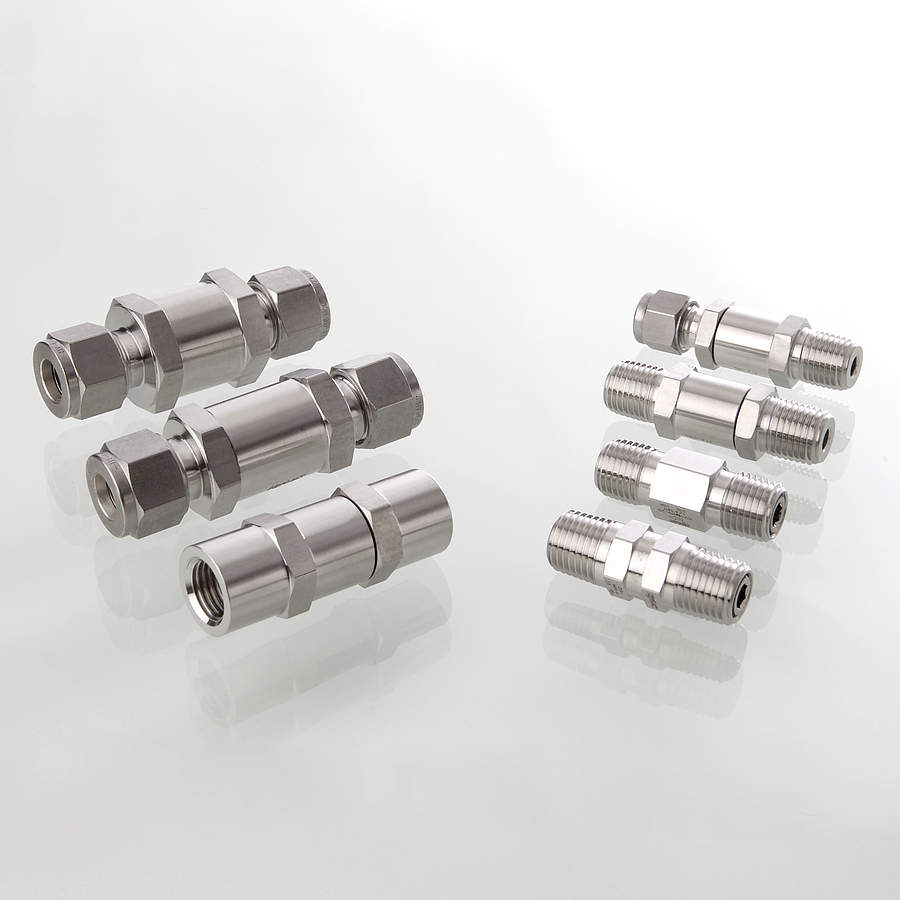

Rückschlagventile
Mit Rückschlagventilen von Hy-Lok, welche größtenteils federbelastet sind, lässt sich die Durchflussrichtung in Rohrleitungen mit flüssigen oder gasförmigen Medien sicher kontrollieren und beschränken. Das Öffnungselement öffnet je nach Feder bei unterschiedlichen Drücken und gibt den Durchfluss frei. Rückschlagventile verhindern zuverlässig ein Zurückströmen des Mediums entgegen der Durchflussrichtung.

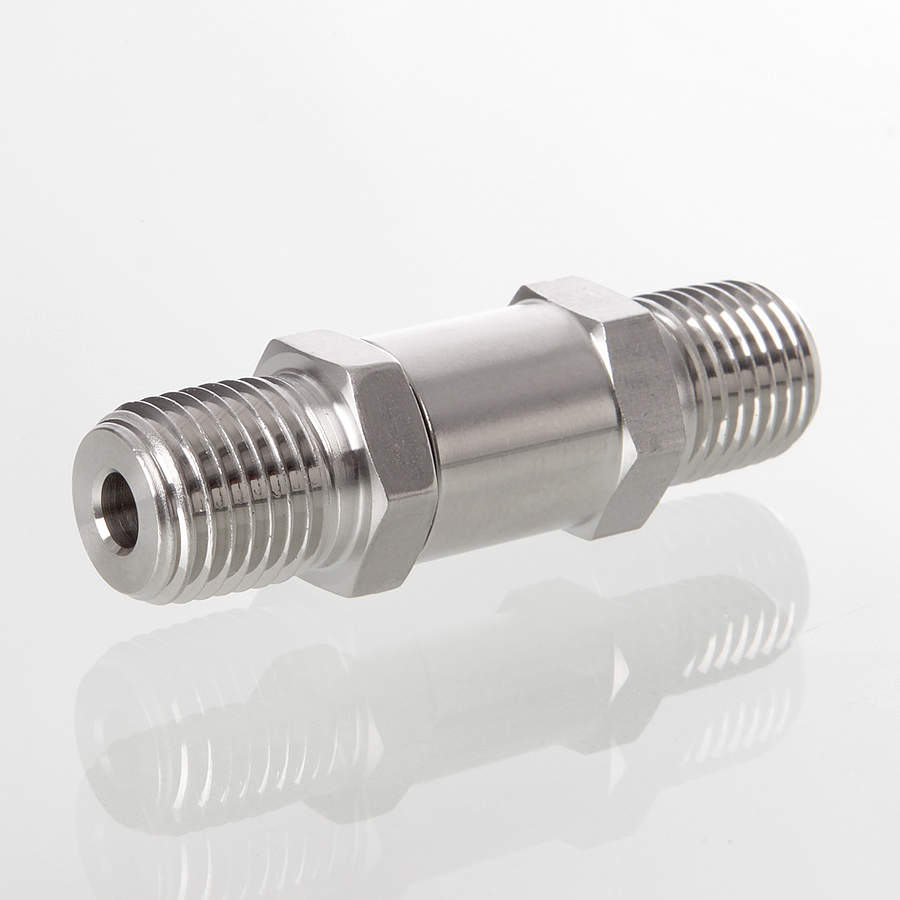

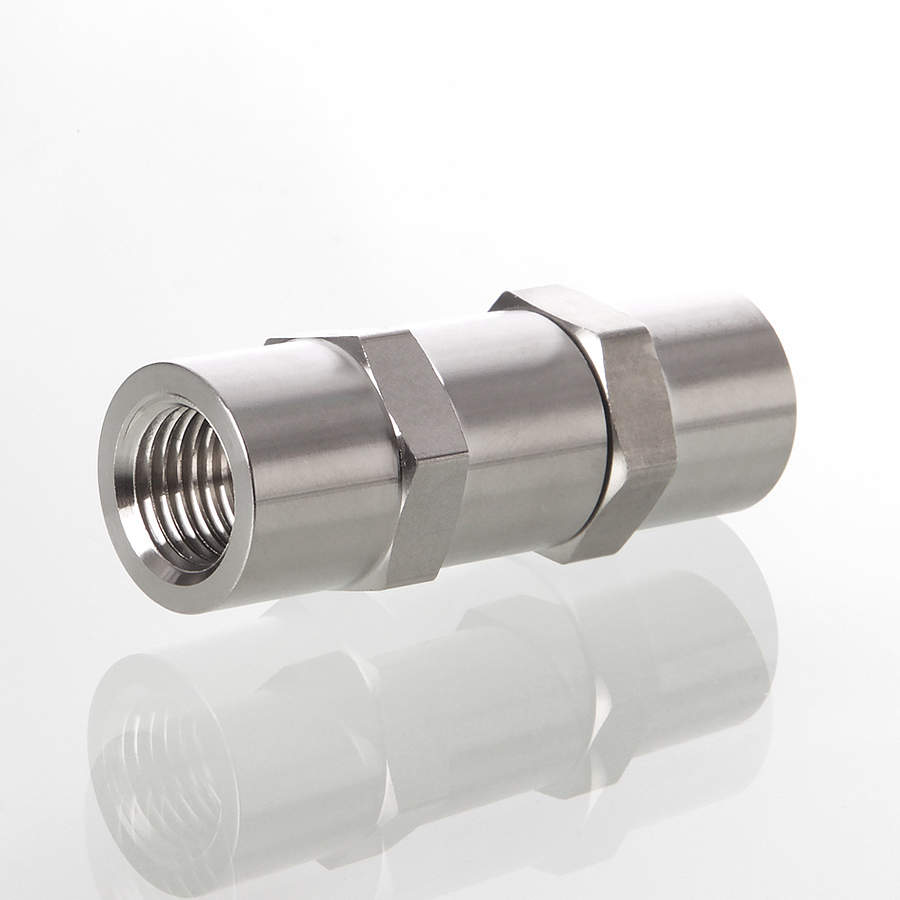

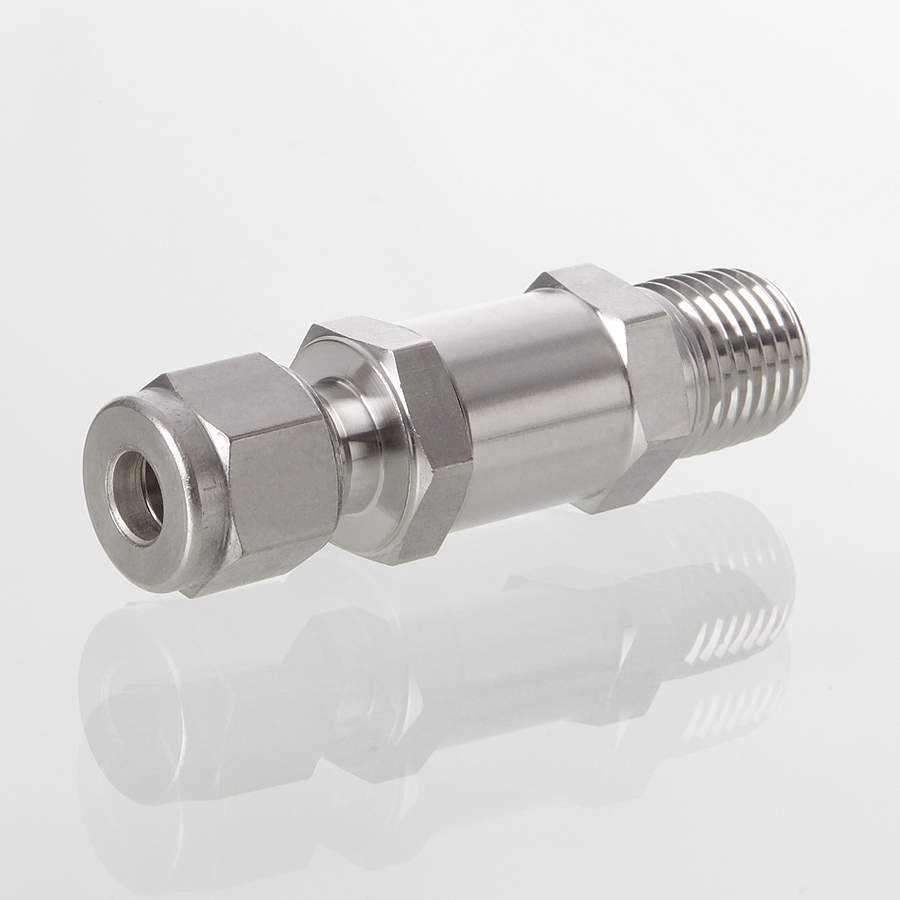

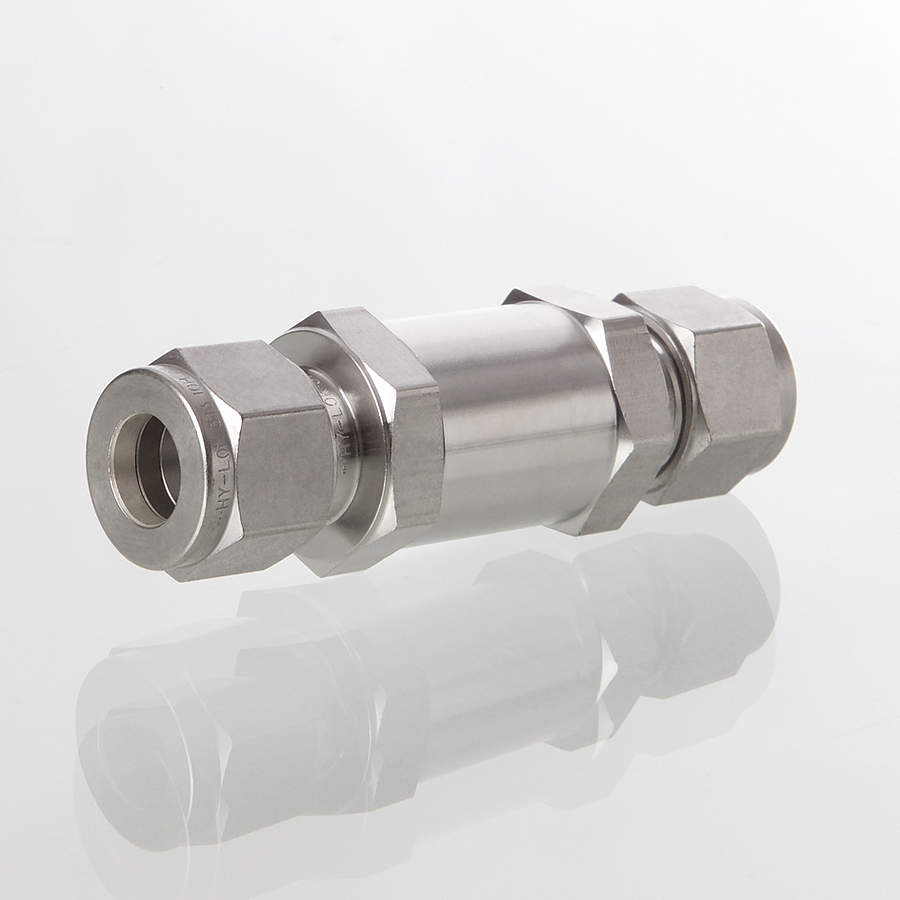

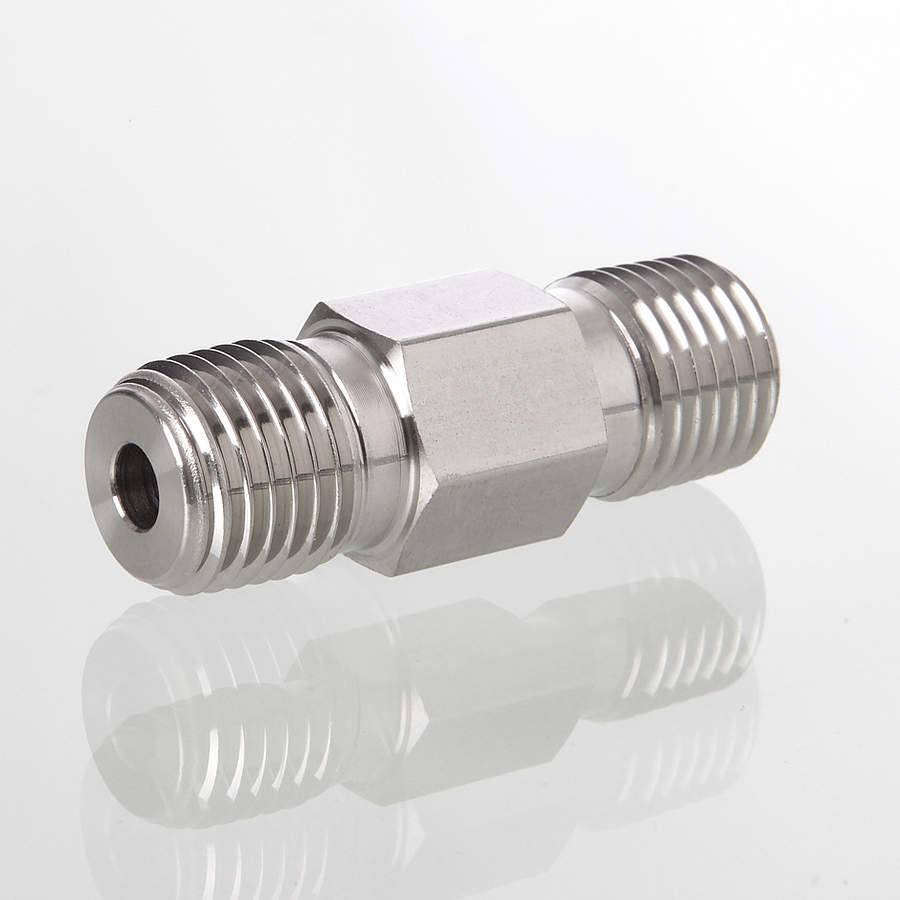

Rückschlagventile – Serie 700
Das O-Ring gedichtete Hy-Lok Rückschlagventil der Serie 700 ist für einen Arbeitsdruck von bis zu 206 bar (3000 psi) in der Ausführung CV1 bis CV4 bzw. 137 bar (2000 psi) in der Ausführung CV5 und CV6 geeignet.
Der Anschlag des Öffnungselements minimiert die Beanspruchung der Feder. Zum Rückschlagventil der Serie 700 werden verschiedene Endanschlüsse angeboten.
| Druck: | |
| CV1 – CV4: | bis zu 206 bar (3000 psi) bei 21 °C (70 °F) |
| CV5 – CV6: | bis zu 137 bar (2000 psi) bei 21 °C (70 °F) |
| Temperatur: | |
| FKM: | -23 °C bis 191 °C (-10 °F bis 375 °F) |
| NBR: | -23 °C bis 121 °C (-10 °F bis 250 °F) |
| Nenn-Öffnungsdruck: | 1/3, 1, 3, 10, 25 oder 100 psi |
| Anschlüsse: | 1/8 bis 1 Zoll |
| Werkstoffe: | Edelstahl 316 oder Messing |
- Hy-Lok Klemmringverschraubungen
- Kegeliges NPT Rohrgewinde (Innen- bzw. Außengewinde)
- Kegeliges ISO Rohrgewinde (Innen- bzw. Außengewinde)
- Jedes Ventil wird mit Stickstoff auf die Funktion Öffnen und Schließen geprüft.
- Andere Prüfungen auf Anfrage

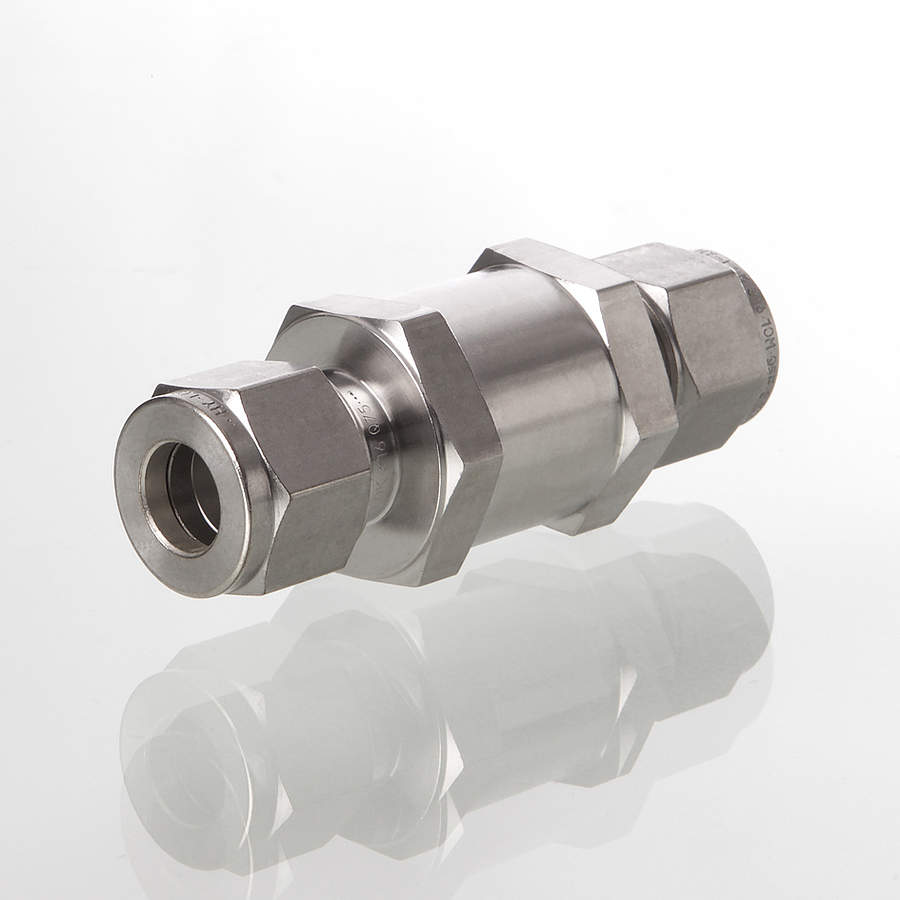

Rückschlagventile – Serie 700H
Das O-Ring gedichtete Hy-Lok Rückschlagventil der Serie 700H ist für einen höheren Arbeitsdruck von bis zu 413 bar (6000 psi) in der Ausführung CVH1 und CVH2 bzw. 344 bar (5000 psi) in der Ausführung CVH3 geeignet.
Das Öffnungselement sorgt mit einer Elastomerdichtung für die dichte Absperrung. Der Anschlag des Öffnungselements minimiert die Beanspruchung der Feder. Zum Rückschlagventil der Serie 700H werden verschiedene Endanschlüsse angeboten.
| Druck: | |
| CVH1, CVH2: | bis zu 413 bar (6000 psi) bei 21 °C (70 °F) |
| CVH3: | bis zu 344 bar (5000 psi) bei 21 °C (70 °F) |
| Temperatur: | |
| FKM: | -23 °C bis 191 °C (-10 °F bis 375 °F) |
| NBR: | -23 °C bis 121 °C (-10 °F bis 250 °F) |
| Nenn-Öffnungsdruck: | 1/3, 1, 5, 10 oder 25 psi |
| Anschlüsse: | 1/8 bis 1 Zoll |
| Werkstoffe: | Edelstahl 316 oder Messing |
- Hy-Lok Klemmringverschraubungen
- Kegeliges NPT Rohrgewinde (Innen- bzw. Außengewinde)
- Kegeliges ISO Rohrgewinde (Innen- bzw. Außengewinde)
- ZCO-Anschlüsse
- ZCR-Anschlüsse
- Jedes Ventil wird mit Stickstoff auf die Funktion Öffnen und Schließen geprüft.
- Andere Prüfungen auf Anfrage

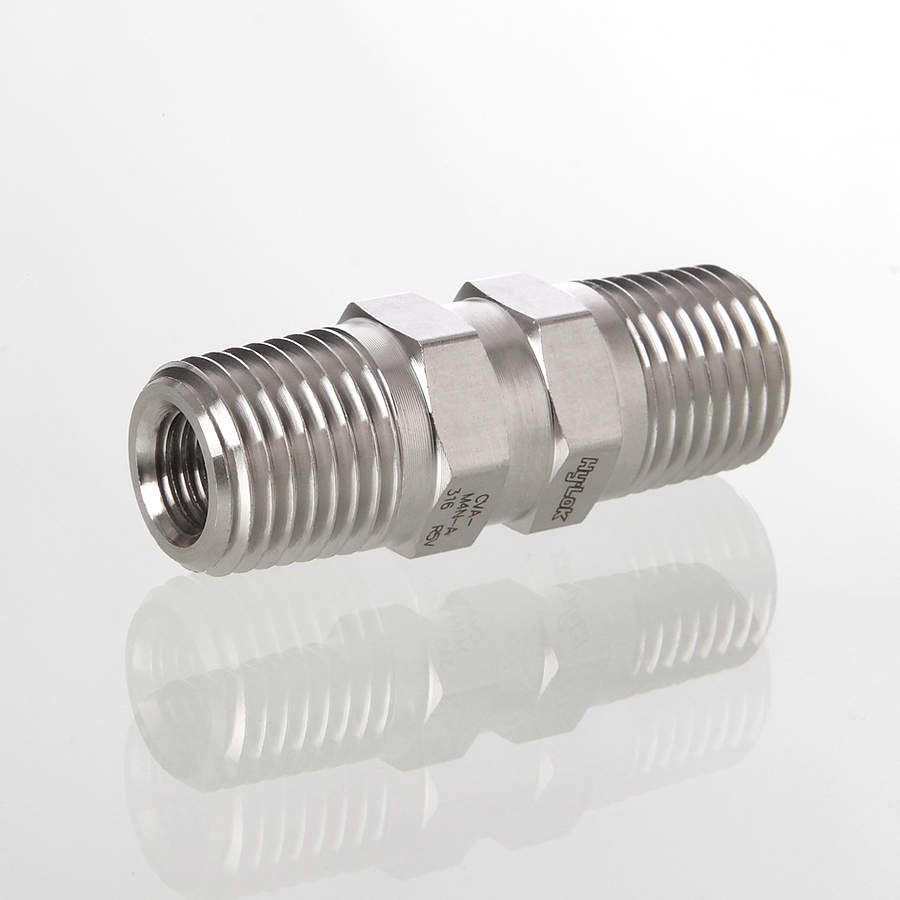

Rückschlagventile – Serie 700A und 701
Das Hy-Lok Rückschlagventil der Serie 700A und 701 verfügen über ein einteiliges Gehäuse und sind für einen Arbeitsdruck von bis zu 206 bar (3000 psi) geeignet.
Das Hy-Lok Rückschlagventil der Serie 700A bzw. 701 besteht aus einem einteiligen Gehäuse und reduziert somit die Anzahl möglicher Leckagen. Die Serie 700A bietet zudem mit einer Stellschraube die Möglichkeit, den gewünschten Öffnungsdruck individuell einzustellen. Die Arretierschraube erhält die Einstellung. Der Anschlag des Öffnungselements minimiert die Beanspruchung der Feder.
| Druck: | bis zu 206 bar (3000 psi) bei 21 °C (70 °F) |
| Temperatur: | |
| FKM: | -23 °C bis 191 °C (-10 °F bis 375 °F) |
| NBR: | -23 °C bis 121 °C (-10 °F bis 250 °F) |
| Nenn-Öffnungsdruck: | |
| Serie 701: | 1/3, 1, 3, 5, 10 oder 25 psi |
| Serie 700A: | 3 bis 600 psi je nach verbauter Feder |
| Anschlüsse: | 1/4 oder 1/2 Zoll |
| Werkstoffe: | Edelstahl 316 oder Messing |
- Kegeliges NPT Rohrgewinde (Innen- bzw. Außengewinde)
- Kegeliges ISO Rohrgewinde (Innen- bzw. Außengewinde)
- Jedes Ventil wird mit Stickstoff auf die Funktion Öffnen und Schließen geprüft.
- Andere Prüfungen auf Anfrage

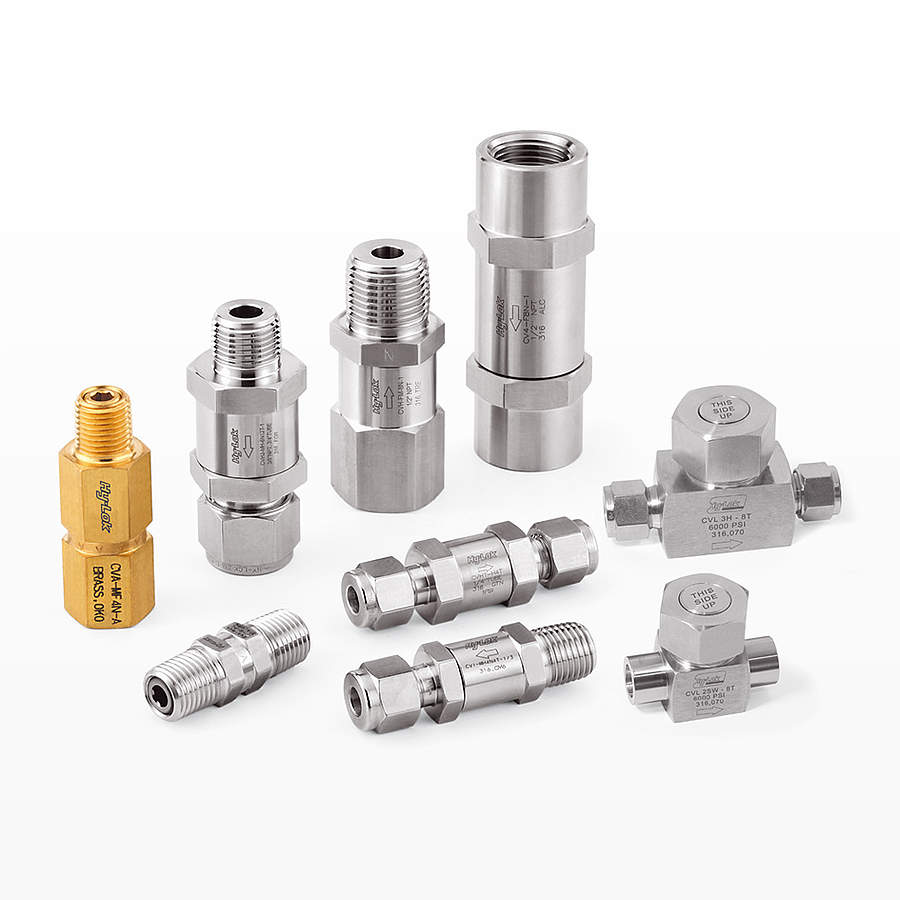

Rückschlagventile – Serie CVL
Das Hy-Lok Rückschlagventil der Serie CVL wirkt ohne Feder und ist geeignet für einen Arbeitsdruck von bis zu 413 bar (6000 psi).
Das Hy-Lok Rückschlagventil der Serie CVL ist besonders kompakt und robust konstruiert. Es schließt mit Hilfe der Schwerkraft und nicht über Federkraft.
| Druck: | bis zu 413 bar (6000 psi) bei 21 °C (70 °F) |
| Temperatur: | -53 °C bis 482 °C (-65 °F bis 900 °F) |
| Werkstoffe: | Edelstahl 316 und 630 |
- NPT Rohrgewinde (Innengewinde)
- Rohrschweißanschluss
- Hy-Lok Klemmringverschraubungen
- Jedes Ventil wird mit Stickstoff auf die Funktion Öffnen und Schließen geprüft.
- Andere Prüfungen auf Anfrage
