Regulier- und Absperrventile
Zum sicheren Absperren, Regulieren oder Dosieren auch von Gasen und Flüssigkeiten können je nach Anforderung unterschiedliche Konstruktionen eingesetzt werden. Unterschiede bestehen zum Beispiel in der Bauweise, der Druckbeständigkeit und der Reguliergenauigkeit.

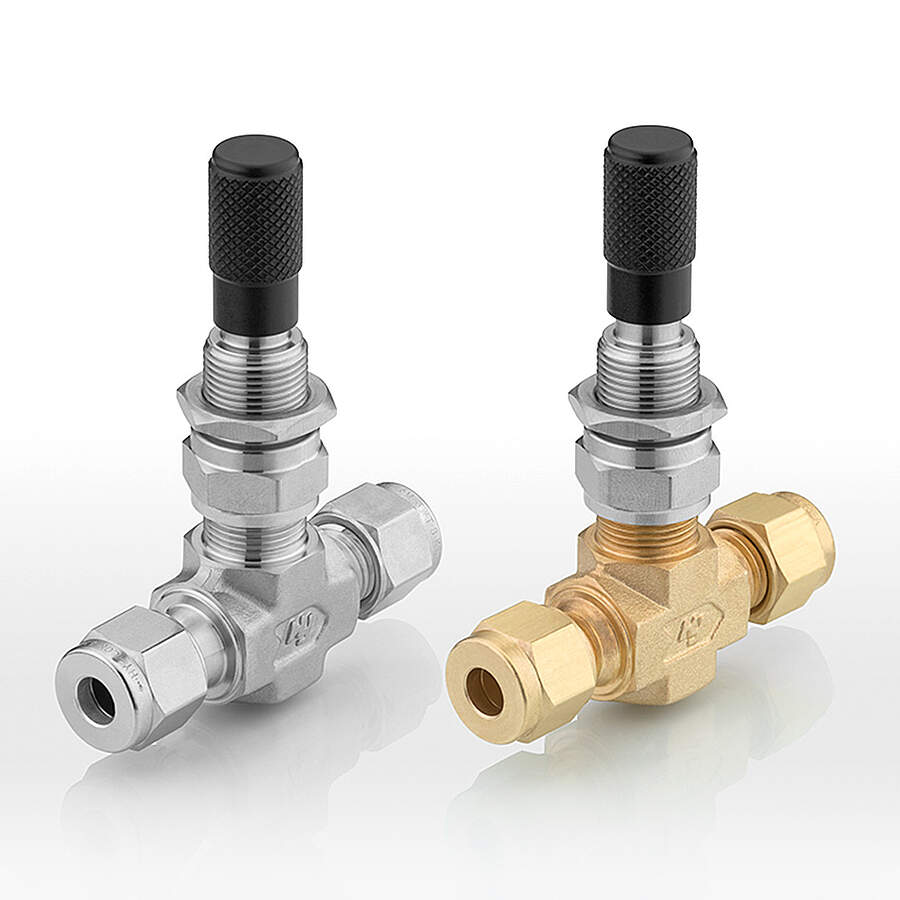

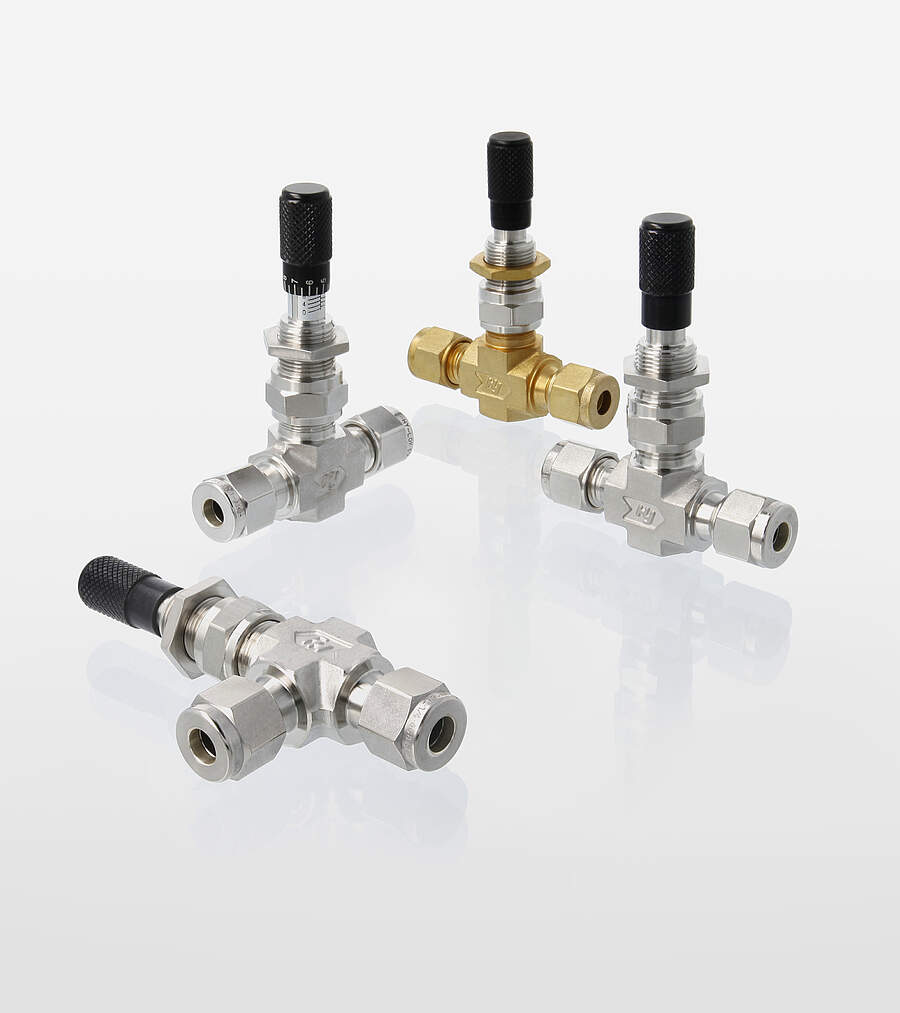

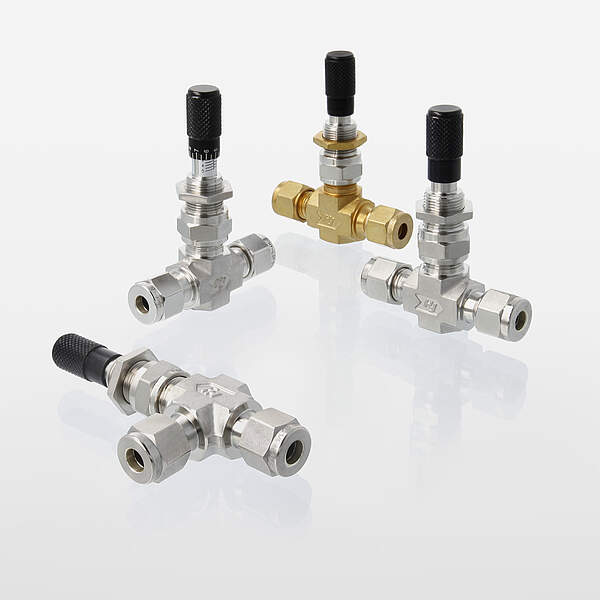

Dosierventile – MT1 Serie (H-MT)

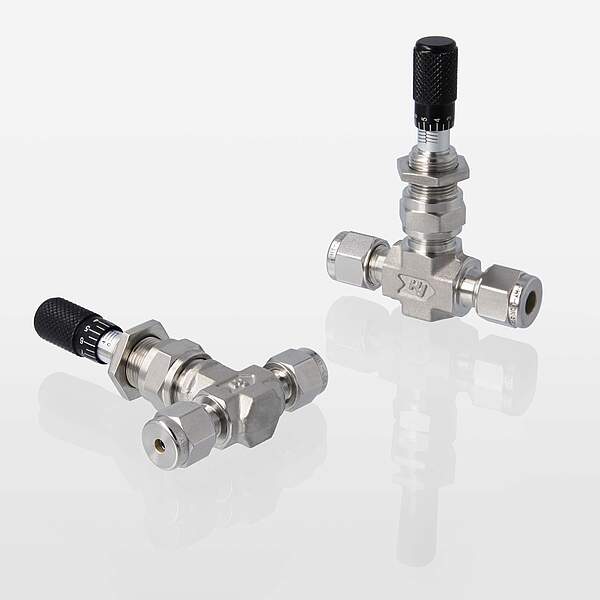

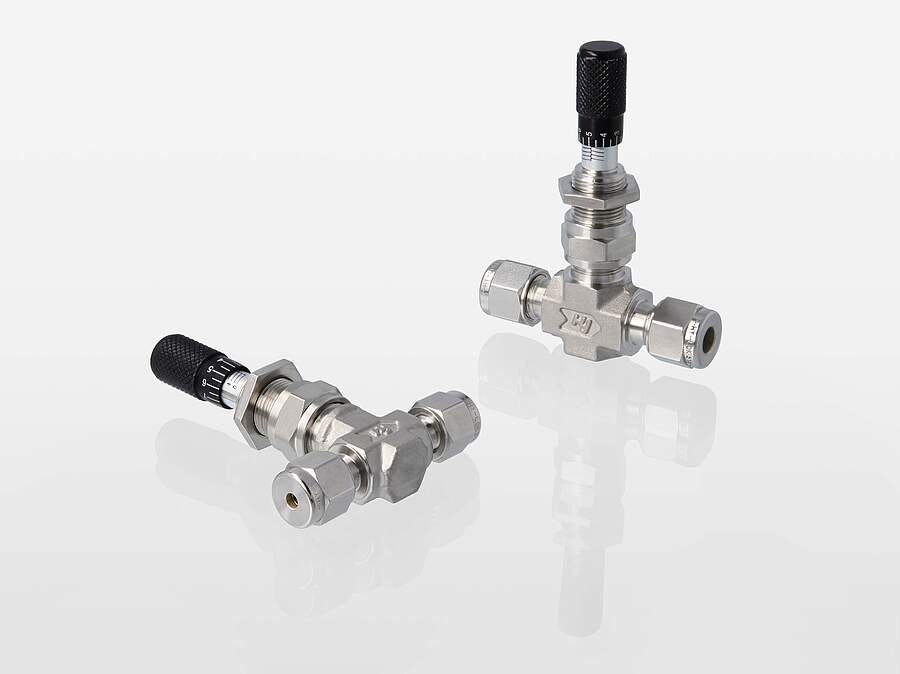

Feindosierventile der Serie MT1 erlauben dank einer fein ausgeführten Spindelspitze und Ventilgeometrie ein präzises Dosieren.
Erfordert die Anwendung eine exakte Dosierung von Gasen oder Flüssigkeiten, so sind die Feindosierventile der Serie MT1 die richtige Wahl. Aufgrund der verbauten Spindelspitzen mit 3° Steigung und einer Sitzbohrung von 1,2 mm Durchmesser lassen sich selbst geringste Volumenströme präzise einstellen. Der maximale Durchflusskoeffizient beträgt dabei cv = 0,024. Durch das extra feine Spindelgewinde lässt sich dieser über 18 Spindelumdrehungen stufenlos bis auf nahezu 0 reduzieren. Unter Verwendung des optionalen Micrometer-Handrades lässt sich die Spindelposition mühelos reproduzieren.
Für eine besonders exakte Regulierung ist die Serie MT1 ebenfalls auf Anfrage mit einem maximalen Durchflusskoeffizienten von cv = 0,01 verfügbar. Die Steigung der Spindelspitze beträgt dabei 1°.
| Druck: | bis zu 345 bar (5000 psi) bei 21 °C (70 °F) und SS 316 |
| Temperatur: | von -54 °C bis 232 °C (-65 °F bis 450 °F) |
| Werkstoffe: | Edelstahl 316 oder Messing |
| Packungs-Material: | PTFE |
- Gerade Form (Standard) oder Winkelform (90°)
- Verschiede Anschlüsse (HyLok Klemmringverschraubungen, NPT Außengewinde)
- Verschiedene Durchflusskoeffizienten (cv = 0,024 oder 0,01)
Spindel-Ausführungen
- Nadelspitze mit 3° Steigung
- Nadelspitze mit 1° Steigung
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5fachem zulässigem Arbeitsdruck
- Andere Prüfungen auf Anfrage
Feindosierventile H-MT1-D 2023 [3.4 MB]

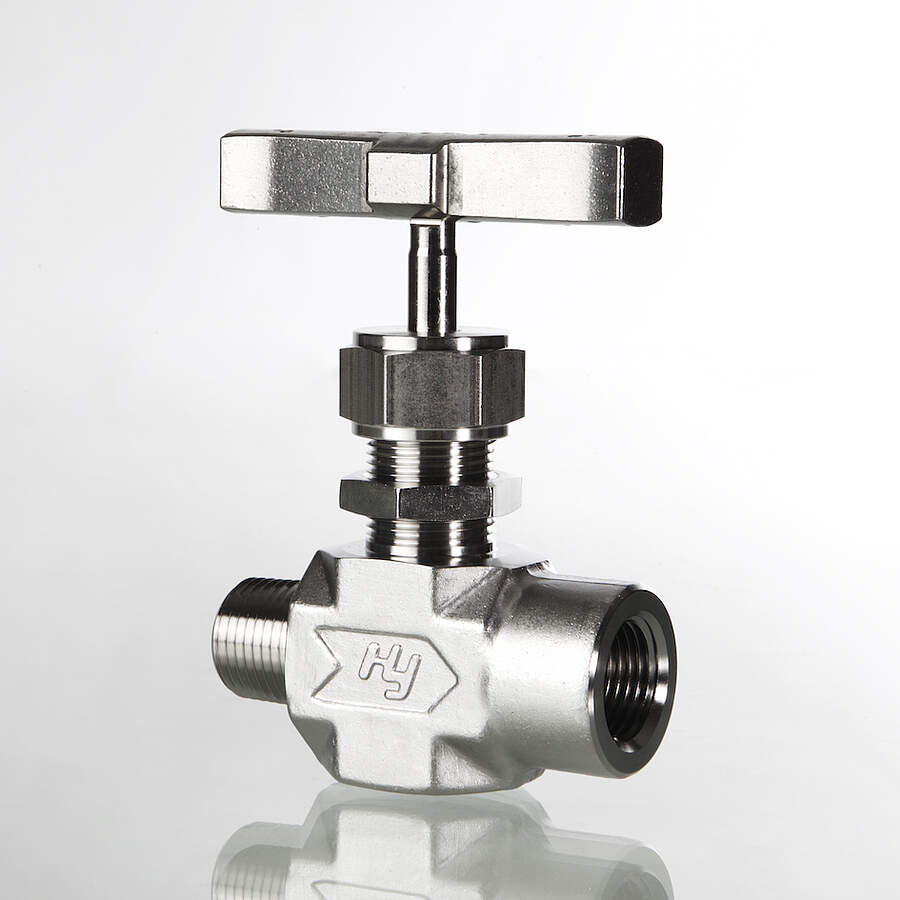

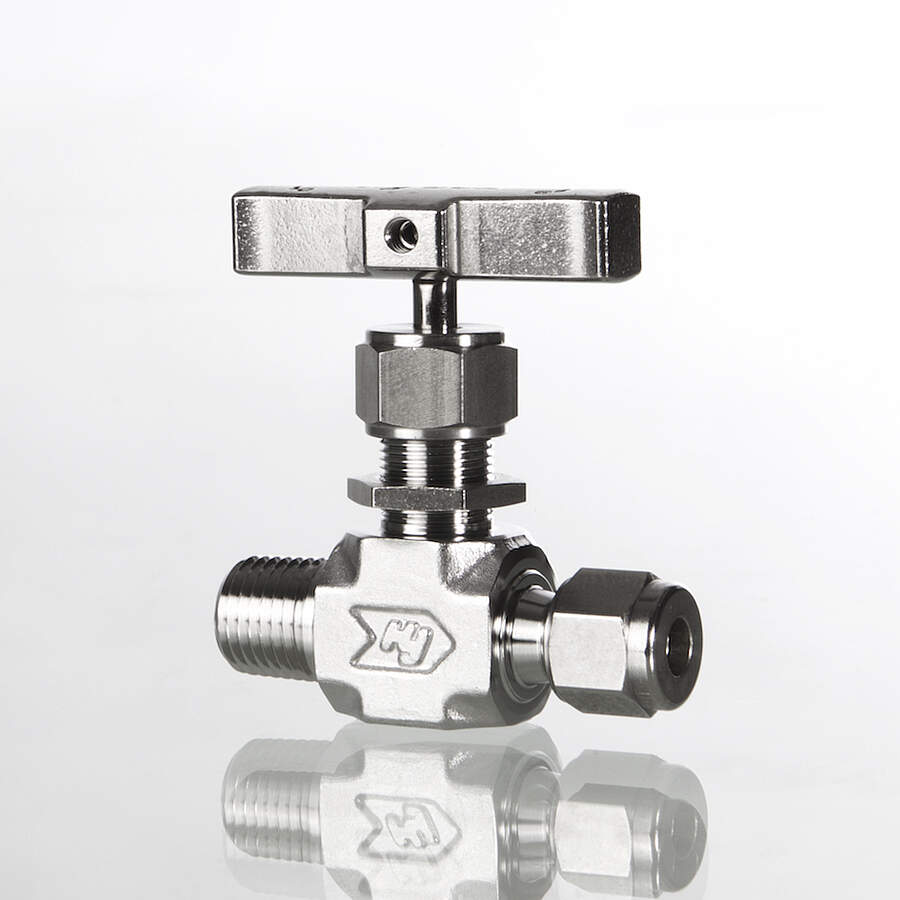

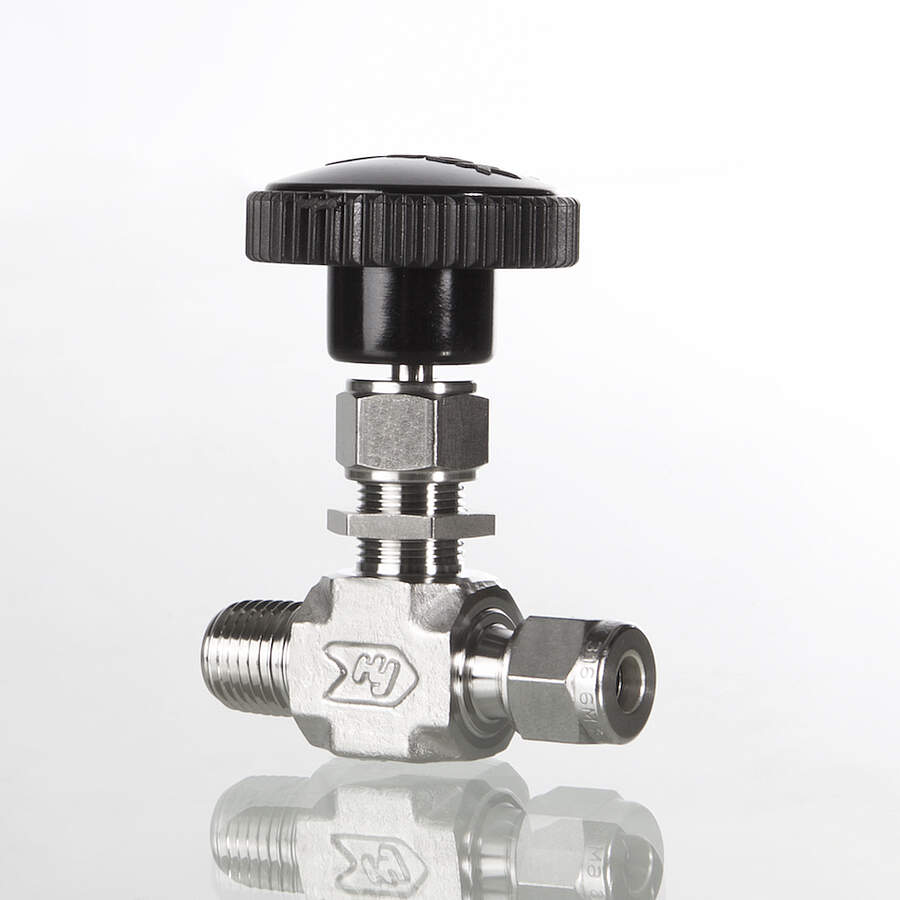

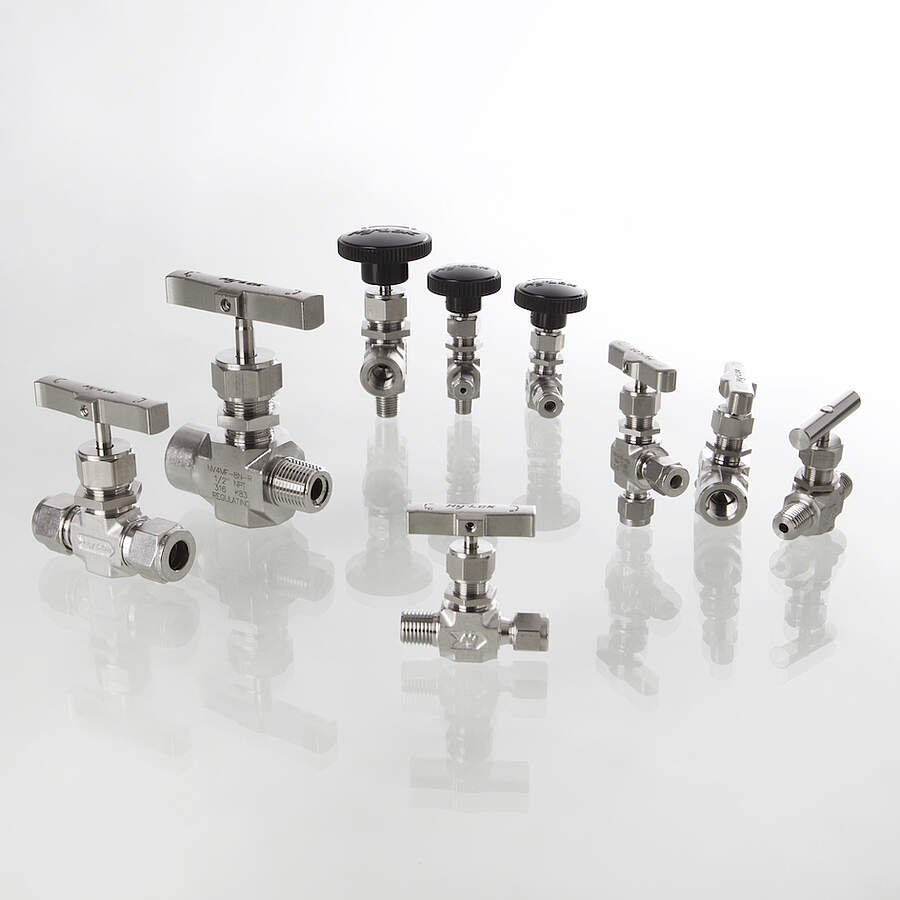

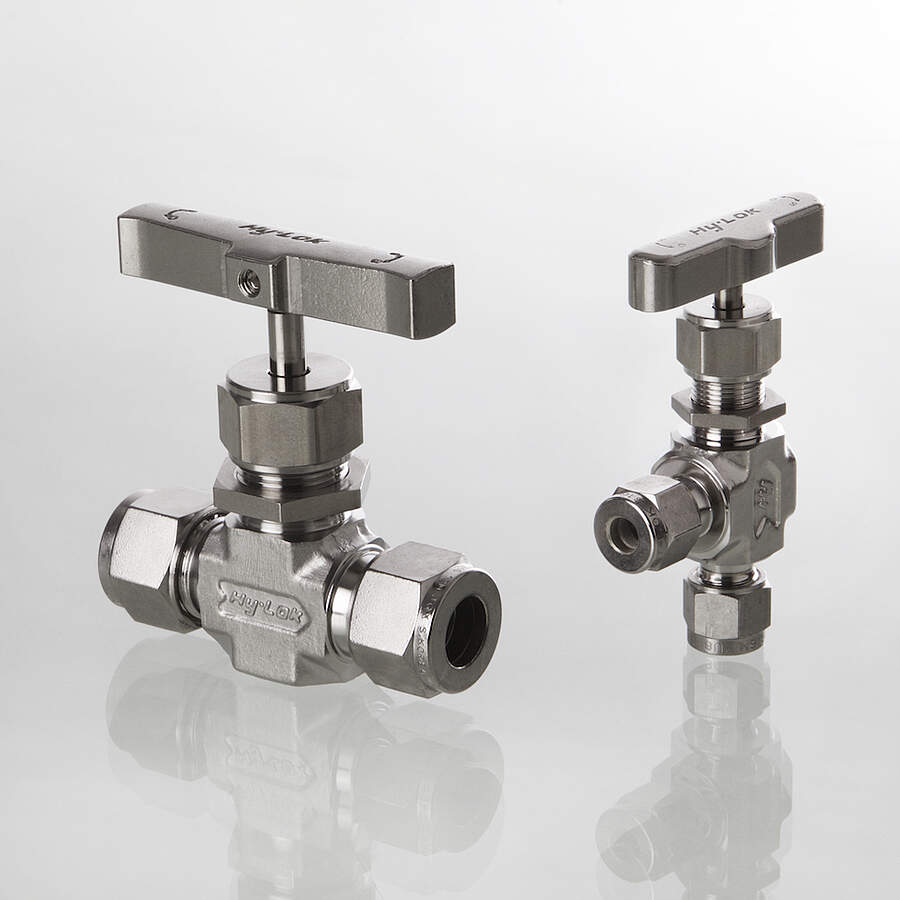

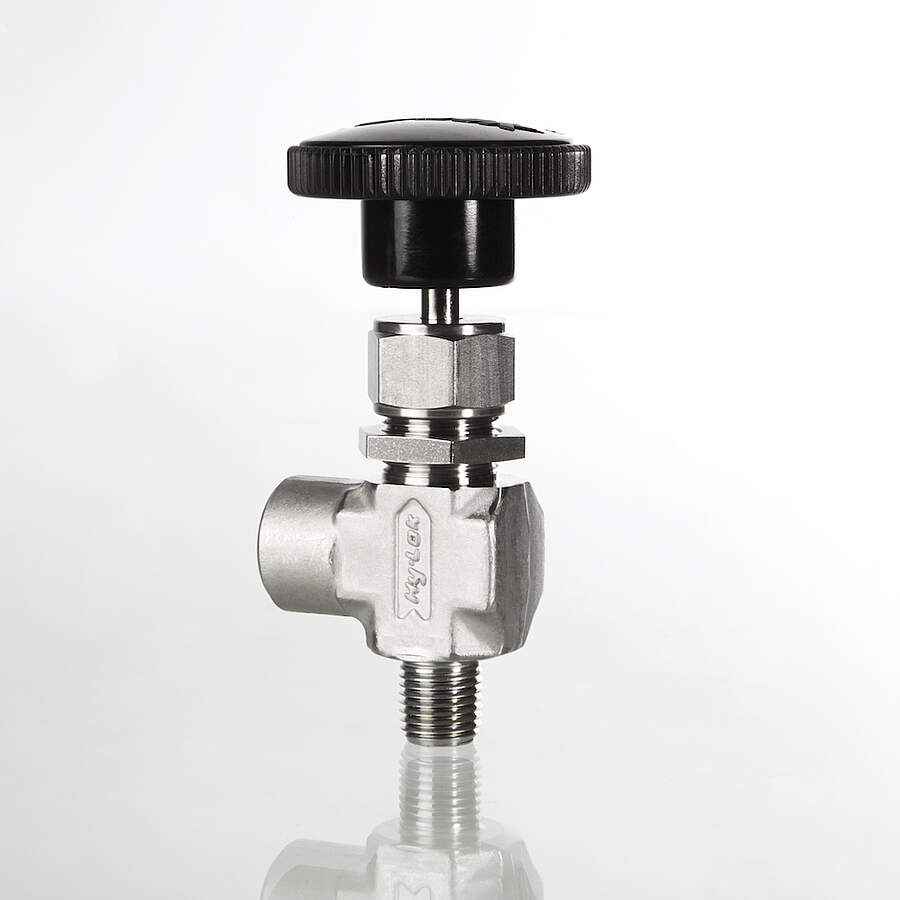

Nadelventil (NV Serie)
Nadelventile der NV-Serie dienen der exakten Regulation von Gasen oder Flüssigkeiten.
Nadelventile können je nach Größe, Temperatur und Medium für Drücke bis 400 bar eingesetzt werden.
Die Nadelventile sind auf Grund ihrer einfachen und komplexen Konstruktion mit drehbarem, metallischem Ventilkegel ausgerüstet, und sowohl als Mengen–Regelventil als auch als Absperrventil verwendet werden.
| Druck: | bis zu 410 bar (6000 psi) bei 38°C (100°F) |
| Temperatur: | |
| PTFE-Dichtung: | von -54°C bis 232°C (-65°F bis 450°F) |
| Grafoil-Dichtung: | bis 648°C (bis 1200°F) |
| Material: | Edelstahl 316 |
- Der Dichtungswerkstoff ist im Standard PTFE, alternativ ist für einen höheren Temperaturbereich PEEK oder Grafoil lieferbar.
- Die oben angeführten Druckraten gelten für Standardventile mit PTFE Packungen.
- Angaben für nicht drehbare Spindeln - Die oben angeführten Druckraten gelten für Standardventile mit PTFE Packungen.
- Temperaturschwankungen können ein Nachstellen der Stopfbuchspackung erforderlich machen.
- Regelkegel
- Soft Seat
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 SCCM
- Hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigem Arbeitsdruck
- TA-Luft: VDI 2440, ISO 15848-1
- Zusätzliche Tests sind auf Anfrage möglich

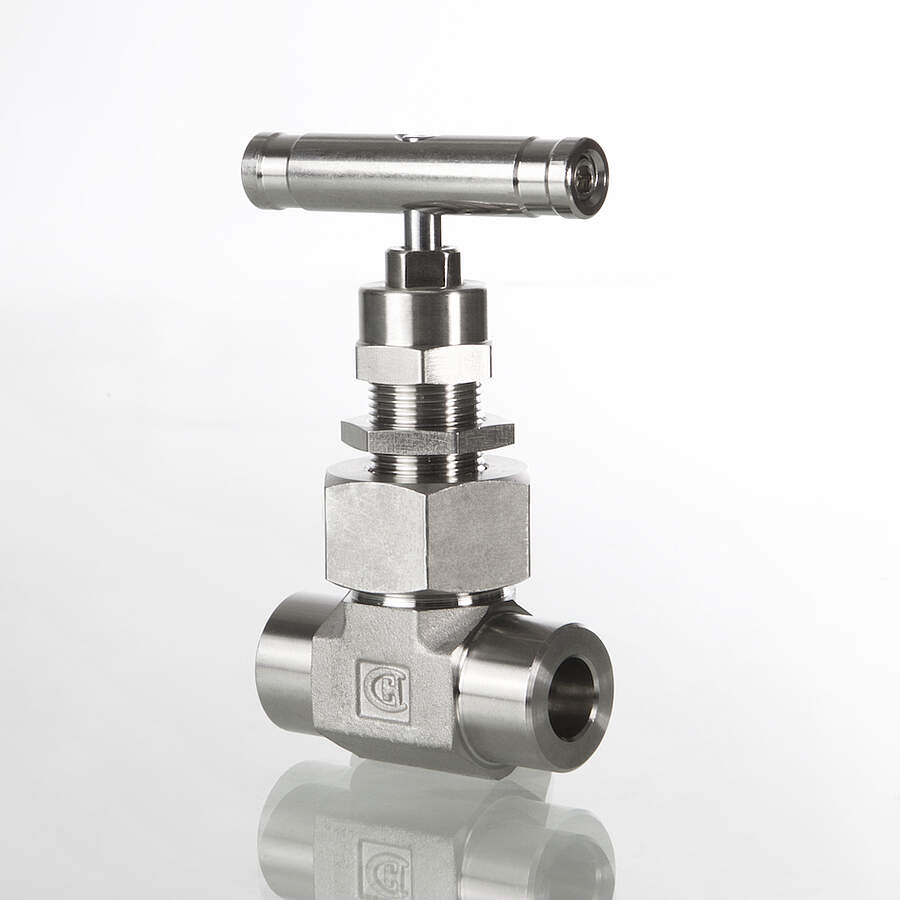

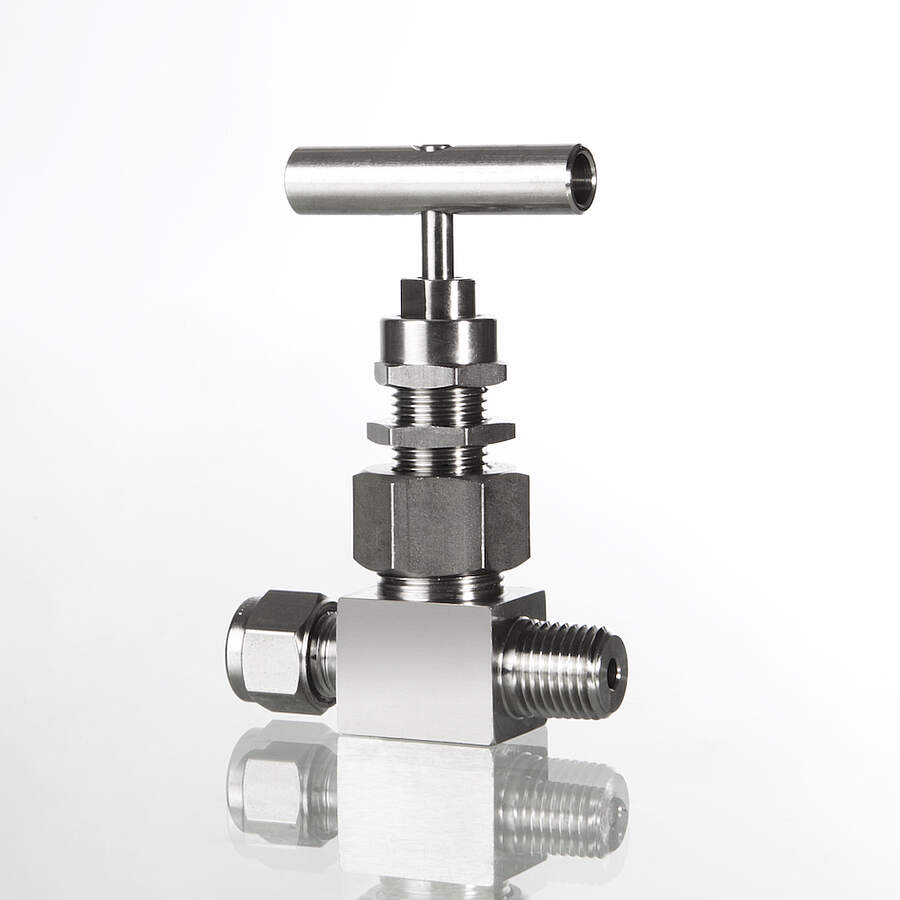

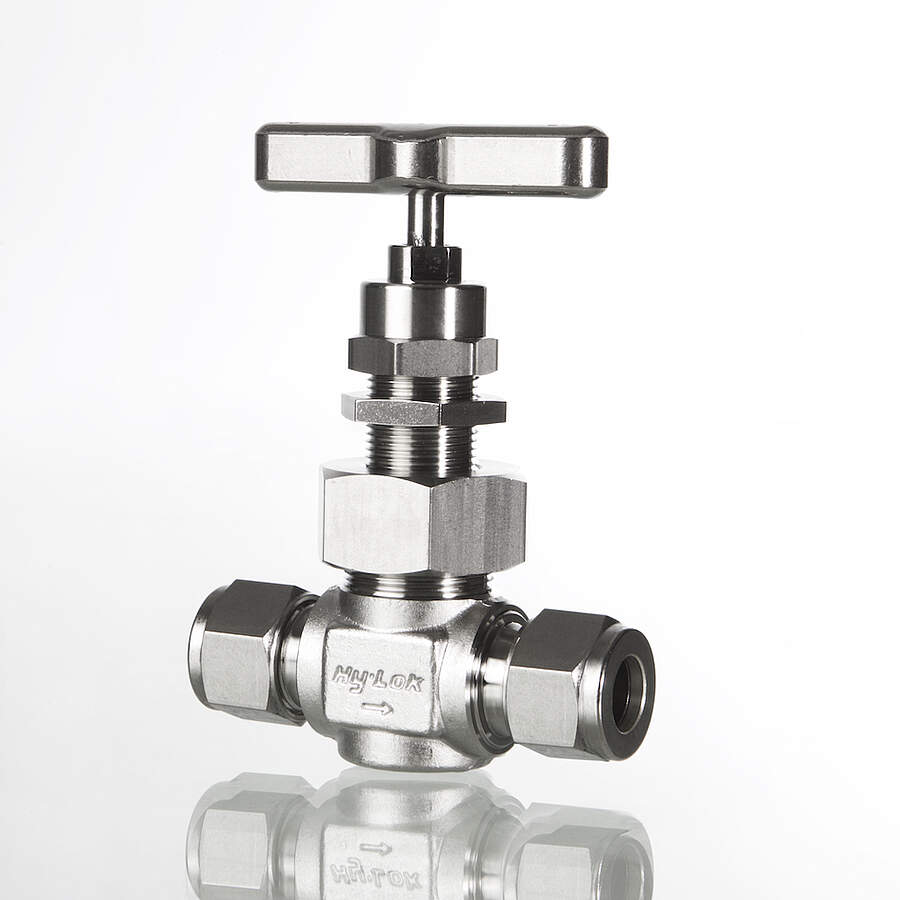

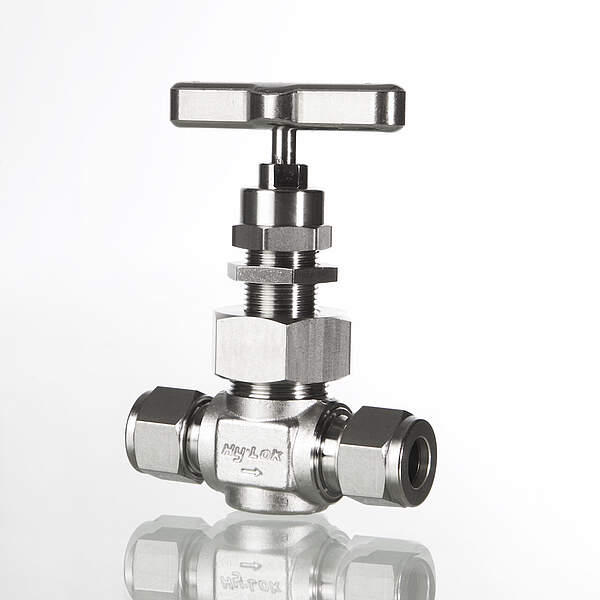

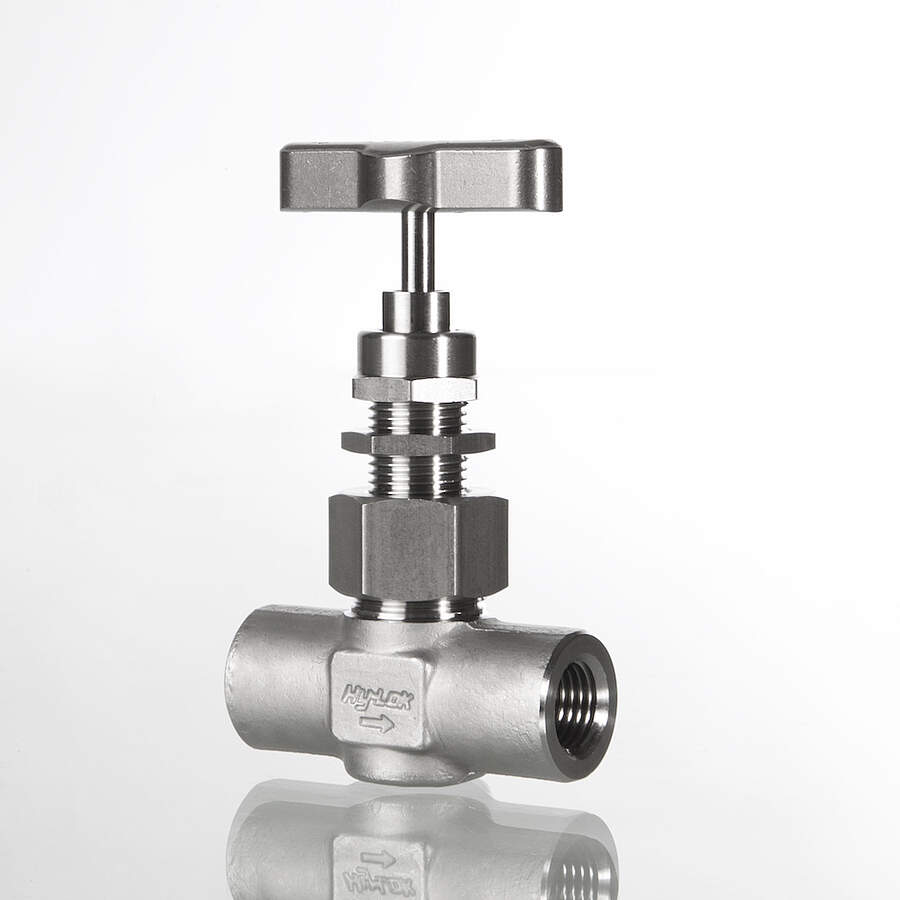

Nadelventil mit Überwurfmutter für hohe Anforderungen – Serie GB (H-102NV)
Das Nadelventil der Serie GB ist aufgrund der speziellen Lage der Spindelpackung für Anwendungen einsetzbar, bei denen das Medium nicht kontaminiert werden darf.
Das Absperrventil der Serie GB ist ein spezielles Nadelventil für hohe Anforderungen an die Reinheit des Mediums und an die Umgebungssicherheit. Die Spindel ist mit einer Rückdichtung versehen, um das Auswerfen der Spindel beim Öffnen des Ventils bei hohem Druck zu verhindern. Das Spindelgewinde ist durch die spezielle Lage der Spindelabdichtung nicht medienberührt. Dadurch bleibt das Gleitmittel im Spindelgewinde erhalten und Fressen wird verhindert, Prozessmedien werden nicht verunreinigt.
Eine optionale Spindelpackung aus Graphit ermöglicht Hochtemperaturanwendungen bis zu 648 °C.
| Druck: | bis zu 413 bar (6000 psi) bei 38 °C (100 °F) und PTFE |
| Temperatur: | |
| PTFE-Packung: | -54 °C bis 232 °C (-65 °F bis 450 °F) |
| Edelstahl 316 mit Graphit-Packung: | -54 °C bis 648 °C (-65 °F bis 1200 °F) |
| Werkstoffe: | Edelstahl 316, Kohlenstoffstahl und Alloy 400 |
| Packungs-Material: | PTFE (Standard), PEEK oder Graphit |
Temperaturschwankungen können ein Nachstellen der Stopfbuchspackung erforderlich machen.
- Gerade Form (Standard) oder Winkelform (90°)
- Verschiedene Anschlüsse (HyLok Klemmringverschraubung, NPT/ISO Innen- und Außengewinde, Schweißanschluss)
- Verschiedene Bohrungen bzw. Durchflusskoeffizienten (0,35 ≤ cv ≤ 2,2)
Spindel-Ausführungen
- V-Spindel (Standard; nicht mitdrehend)
- Regulierspindel (nicht mitdrehend)
- Weichsitzspindel (nicht mitdrehend)
- Kugel (nicht mitdrehend)
- Weichsitz-Regulierspindel (nicht mitdrehend)
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigem Arbeitsdruck
- TA-Luft: VDI 2440, ISO 15848-1
- Andere Prüfungen auf Anfrage
Sauergasanwendung
- Sauergasanwendung gemäß NACE MR01-75 / ISO 15156 auf Anfrage

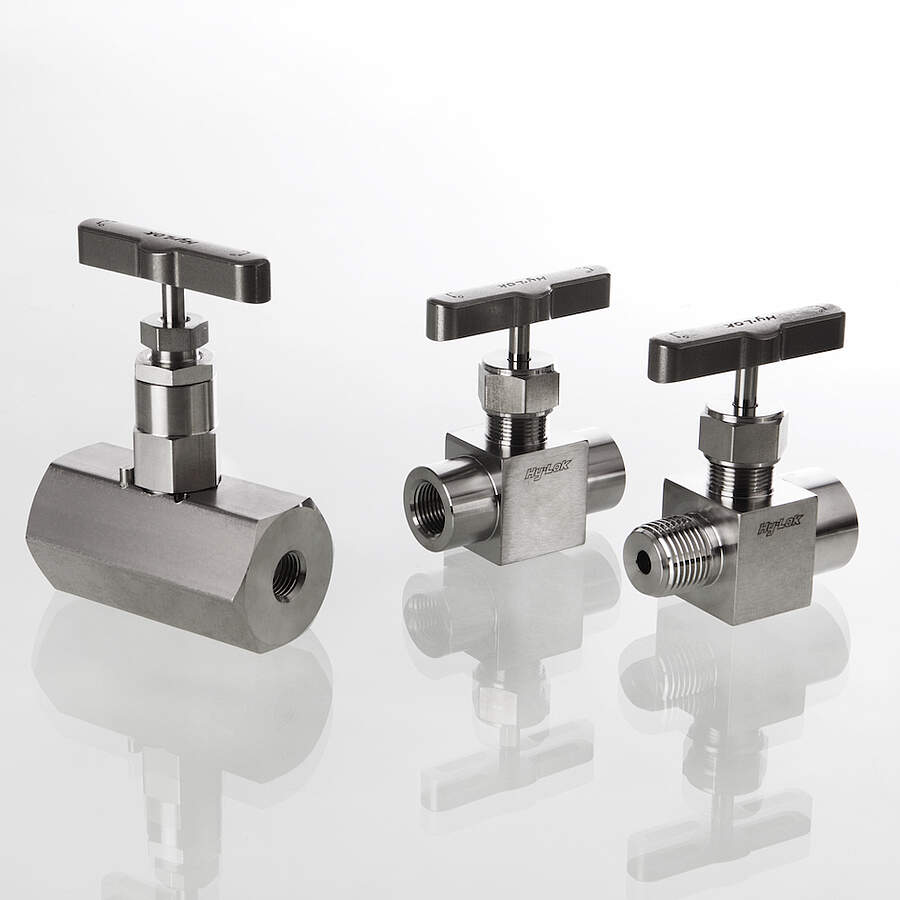

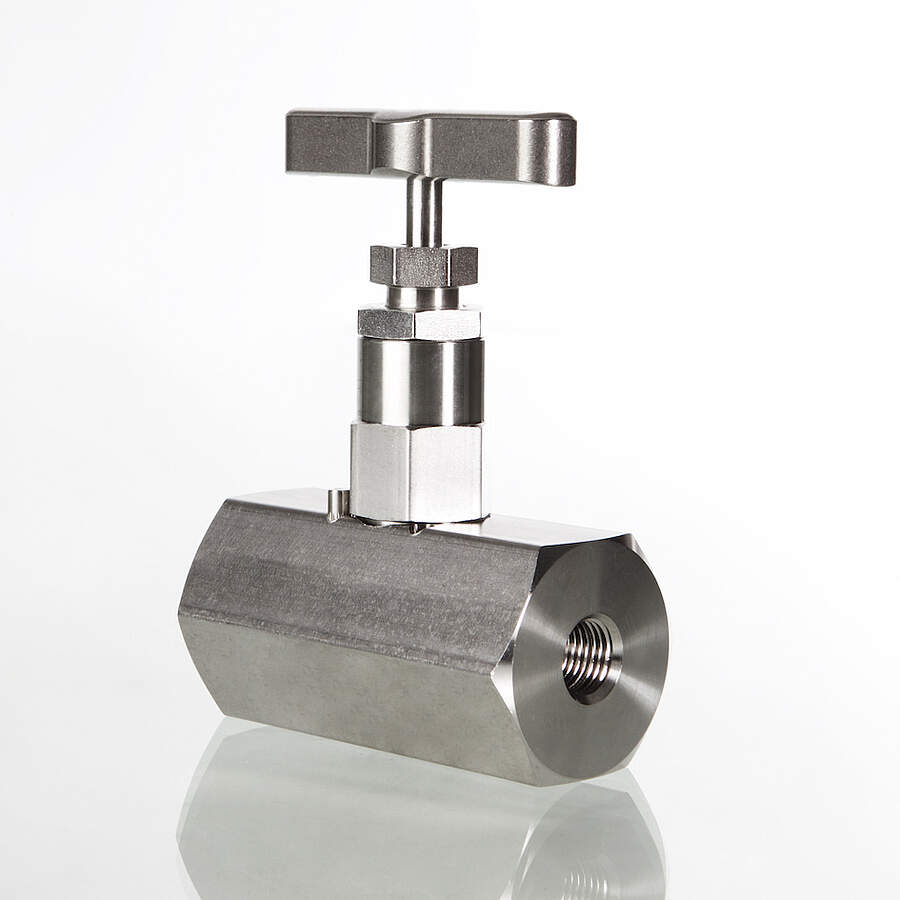

Hochdruck-Nadelventil Serie – SVH (H-103NV)
Nadelventile der Serie SVH sind für Hochdruckanwendungen bis zu 690 bar (10.000 psi) konstruiert.
Nadelventile der SVH-Serie sind für Drücke bis zu 689 bar (SVH1) ausgelegt und kommen in Anwendungen zum Einsatz, bei denen besonders hoher Druck oder Systemsicherheit gefordert wird. Das Ventil ist mit einer Ventilhalssicherung ausgestattet, was ein versehentliches Herausdrehen des Ventiloberteils verhindert. Die Spindel ist mit einer Rückdichtung versehen, um das Auswerfen der Spindel beim Öffnen des Ventils bei hohem Druck zu verhindern. Das Spindelgewinde ist durch die spezielle Lage der Spindelabdichtung nicht medienberührt. Dadurch bleibt das Gleitmittel im Spindelgewinde erhalten und Fressen wird verhindert, Prozessmedien werden nicht verunreinigt.
Eine optionale Spindelpackung aus Graphit ermöglicht Hochtemperaturanwendungen bis zu 648 °C.
| Druck: | bis zu 690 bar (10.000 psi) bei 38 °C (100 °F), SS 316 und PTFE |
| Temperatur: | |
| PTFE-Packung: | -54 °C bis 232 °C (-65 °F bis 450 °F) |
| Edelstahl 316 mit Graphit-Packung: | -54 °C bis 648 °C (-65 °F bis 1200 °F) |
| Werkstoffe: | Edelstahl 316, Kohlenstoffstahl und Alloy 400 |
| Packungs-Material: | PTFE (Standard) und Graphit |
- Gerade Form (Standard) oder Winkelform (90°)
- Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT/ISO Innen- und Außengewinde, Muffenschweißanschluss)
Spindel-Ausführungen
- V-Spindel (Standard; nicht mitdrehend)
- Kugelspindel (nicht mitdrehend)
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigen Arbeitsdruck
- Andere Prüfungen auf Anfrage
Sauergasanwendung
- Sauergasanwendung gemäß NACE MR-01-75 / ISO 15156 auf Anfrage
Hochdruck-Nadelventile Serie SVH H-103NV-D [PDF 422 KB]

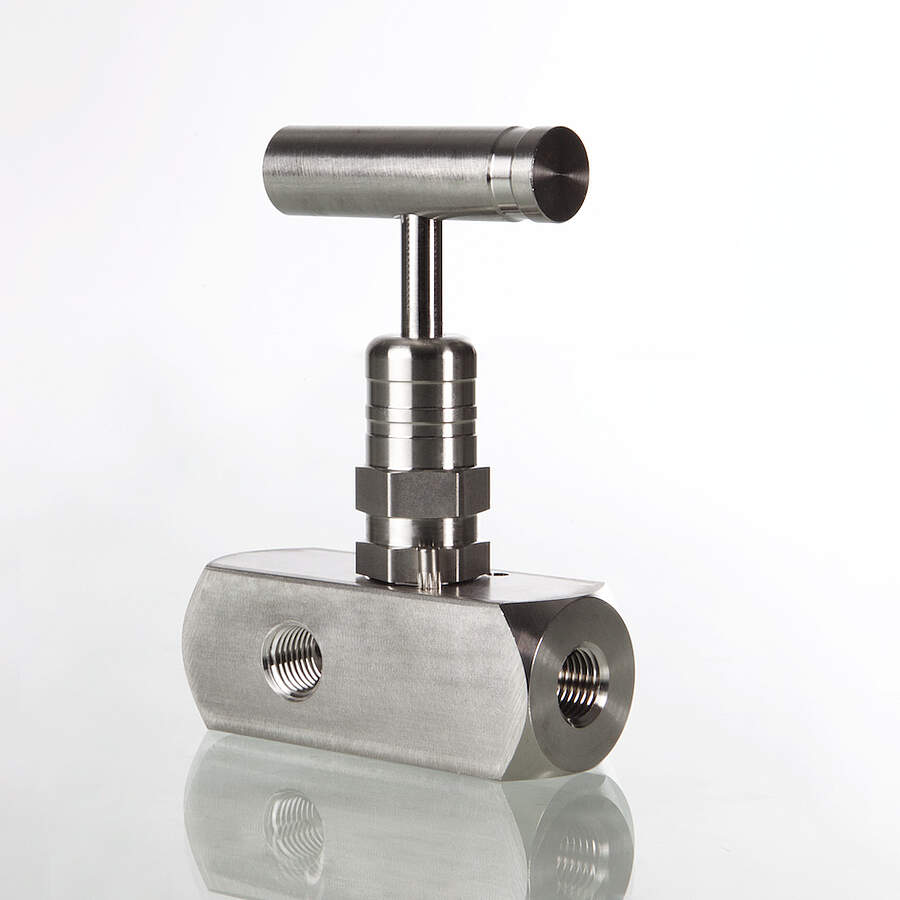

Ventil mit geradem Durchgang – Serie RP (H-RP100)
Der gerade Durchgang des Dosierventils bietet die Option für einen maximalen Durchfluss mit minimalem Druckverlust.
Der gerade Durchgang des Ventils der Serie RP bietet die Option für einen maximalen Durchfluss mit minimalem Druckverlust.
Das Spindelgewinde ist durch die spezielle Lage der Spindelabdichtung nicht medienberührt. Dadurch bleibt das Gleitmittel im Spindelgewinde erhalten und Fressen wird verhindert, Prozessmedien werden nicht verunreinigt. Optional steht ein Manometeranschluss zur Verfügung. Ein Schalttafeleinbau ist möglich. Ein geringer Verschleiß im Sitz wird durch eine nicht mitdrehende Spindelspitze gewährleistet.
| Druck: | bis zu 413 bar (6000 psi) bei 38 °C (100 °F) |
| Temperatur: | |
| POM-Dichtung: | -29 °C bis 121 °C (-20 °F bis 250 °F) |
| PEEK-Dichtung: | -29 °C bis 204 °C (-20 °F bis 400 °F) |
| Werkstoff: | Edelstahl 316 |
- Schalttafelbefestigung als Sonderausstattung erhältlich
- Manometeranschluss als Sonderanfertigung lieferbar
- 100%ige Werksprüfung
- Andere Prüfungen auf Anfrage
Sauergasanwendung
- Sauergasanwendung gemäß NACE MR01-75 / ISO 15156 auf Anfrage
Ventile mit geradem Durchgang Serie RP H-RP100-D [PDF 238 KB]
Sicherheit bei der Ventil-Auswahl
Für die sachgemäße Installation, Material-Kompatibilität, Inbetriebnahme und Wartung der Nadelventile hat der Anwender die Verantwortung. Der gesamte System-Aufbau muss unter dem Gesichtspunkt der optimalen Leistung und Sicherheit vorgenommen werden!
