Kugelhähne für Sauerstoffanwendungen
Sauerstoff birgt in technischen Prozessen immense Gefahren
Eine mögliche adiabatische Kompression beim unkontrollierten Schließen bzw. Öffnen einer Armatur oder auch nur das Vorhandensein von verdichtetem Sauerstoff können zu einer Verbrennungsreaktion führen.
Dies betrifft insbesondere nichtmetallische Materialien wie Dichtungen oder Schmiermittel. Um ein derartiges Risiko für Mensch und Anlage zu reduzieren, sind modifizierte und zugleich von einer benannten Stelle überprüfte Hy-Lok-Armaturen für den Einsatz mit verdichtetem Sauerstoff erhältlich.

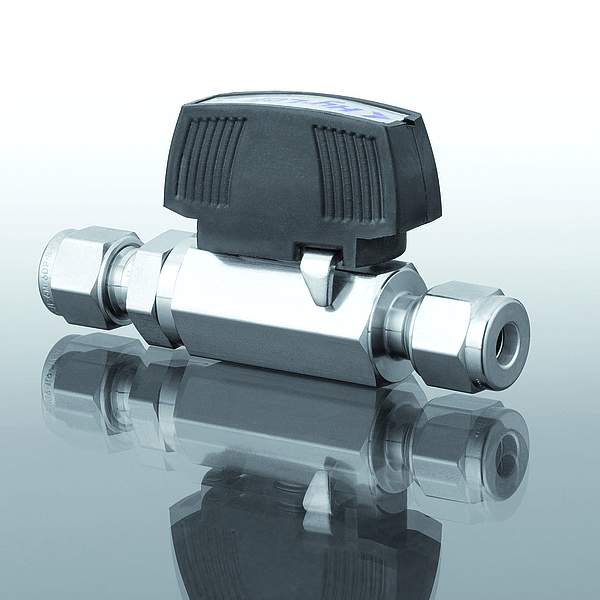

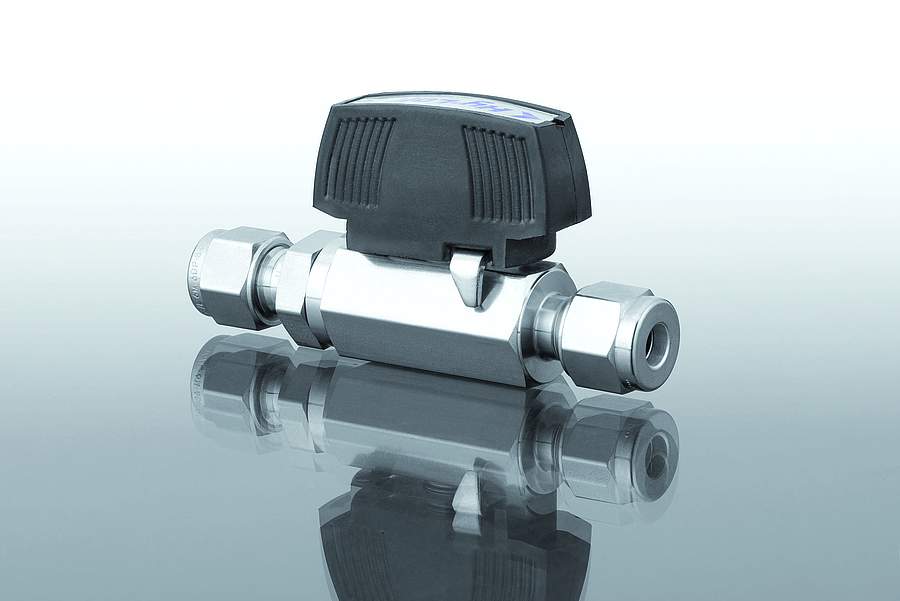

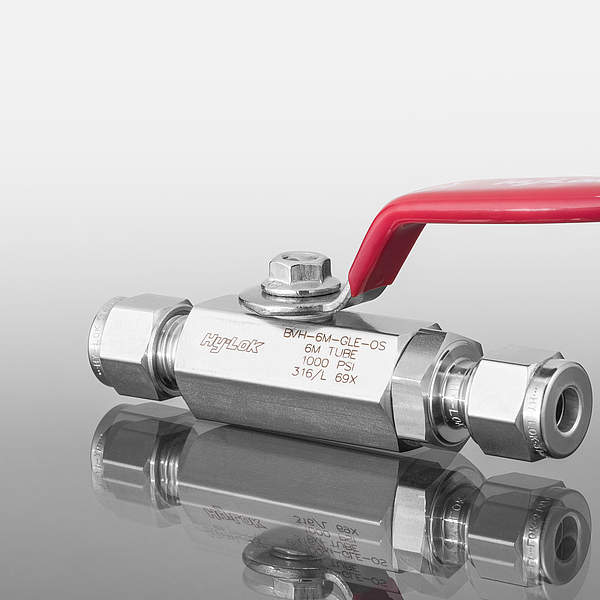

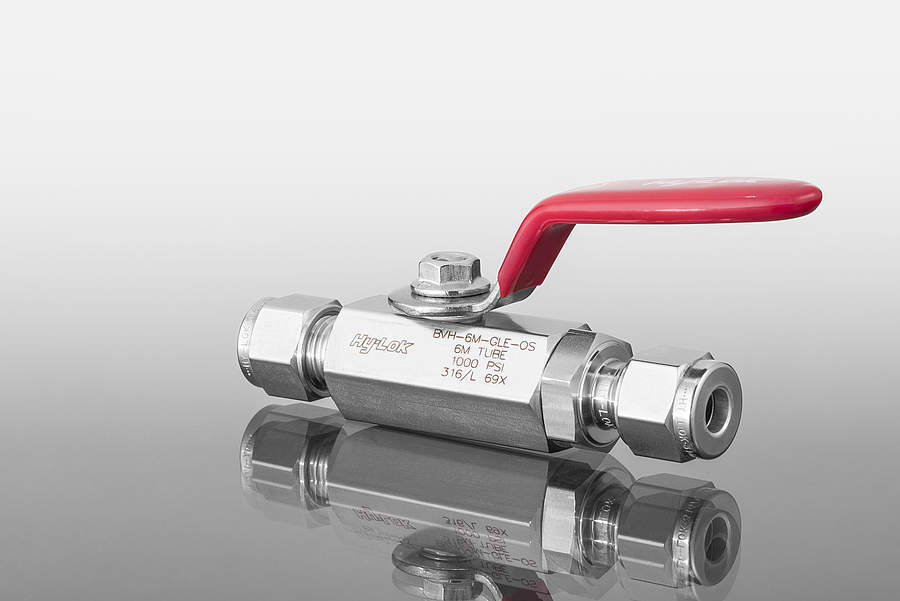

Kugelhahn Serie 110 OS
Die Serie 110 bietet in der speziellen Sauerstoffausführung mit Kugelsitzen aus modifiziertem PTFE (Serie 110 OS) die Möglichkeit, verdichteten Sauerstoff sicher abzusperren.
| Druck/Temperatur (Sauerstoff) | bis zu 69 bar (1.000 psi) bei 60 °C (140 °F) |
| Werkstoffe: | Edelstahl 316 |
| Sitz-Material: | modifiziertes PTFE |
- 2 -Wege-Ausführung als Absperrhahn
- Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT Innengewinde)
- Verschiedene Bohrungen bzw. Durchflusskoeffizienten (0,84 ≤ cv ≤ 25,0)
- Gemäß EN ISO 10297
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5fachem zulässigem Arbeitsdruck
- Andere Prüfungen auf Anfrage

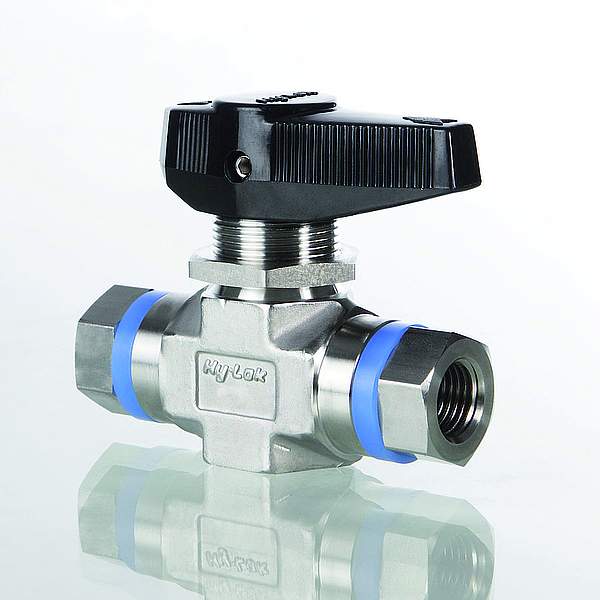

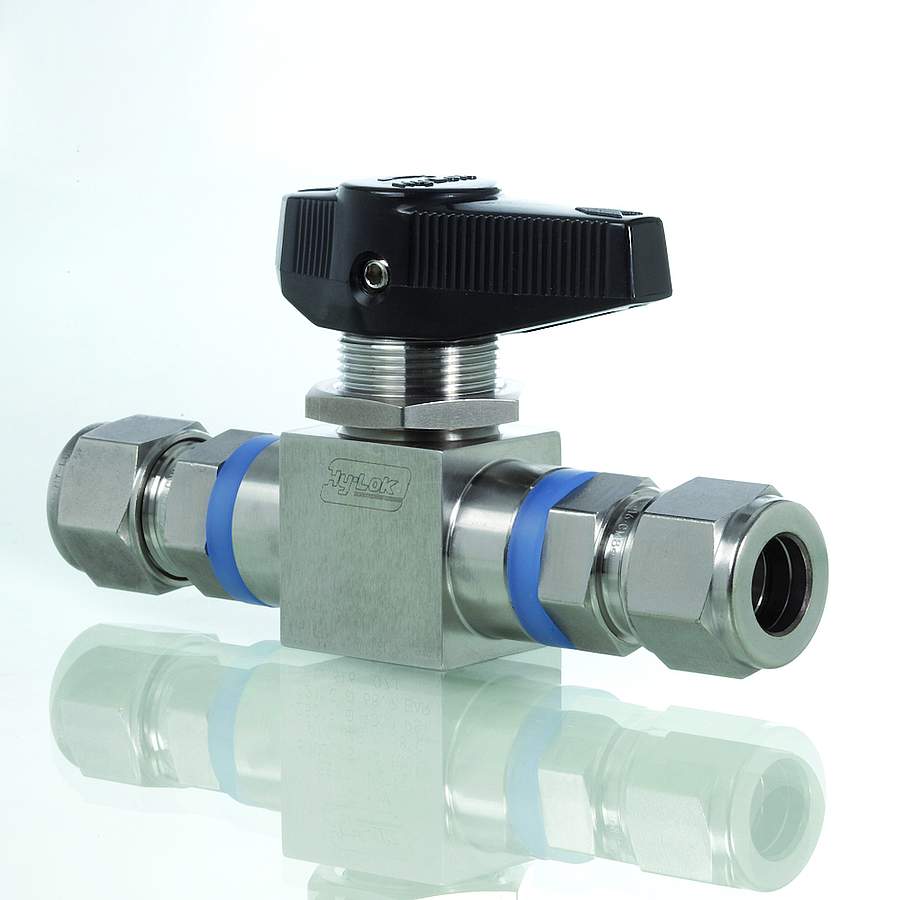

Kugelhahn mit Kugeldrehzapfen Serie T OS
Die Serie T bietet in der speziellen Sauerstoffausführung mit Kugelsitzen aus modifiziertem PEEK (Serie T OS) die Möglichkeit, hochverdichteten Sauerstoff sicher abzusperren.
SERIE T
| Druck/Temperatur (Sauerstoff): | bis zu 200 bar (2.900 psi) bei 60 °C (140 °F) |
| Werkstoffe: | Edelstahl 316 |
| Sitz-Material: | modifiziertes PEEK |
- 2 -Wege-Ausführung als Absperrhahn
- Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT Innengewinde)
- Verschiedene Durchflusskoeffizienten (cv = 1,0 bzw. 1,6)
- Pneumatischer Antrieb auf Anfrage
- Gemäß EN ISO 10297
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5fachem zulässigem Arbeitsdruck
- Andere Prüfungen auf Anfrage
