Kipphebelventile
Kipphebelventile, welche sowohl mit manueller als auch pneumatischer Betätigung verfügbar sind, eignen sich für ein schnelles Öffnen und Schließen der Prozessleitung.

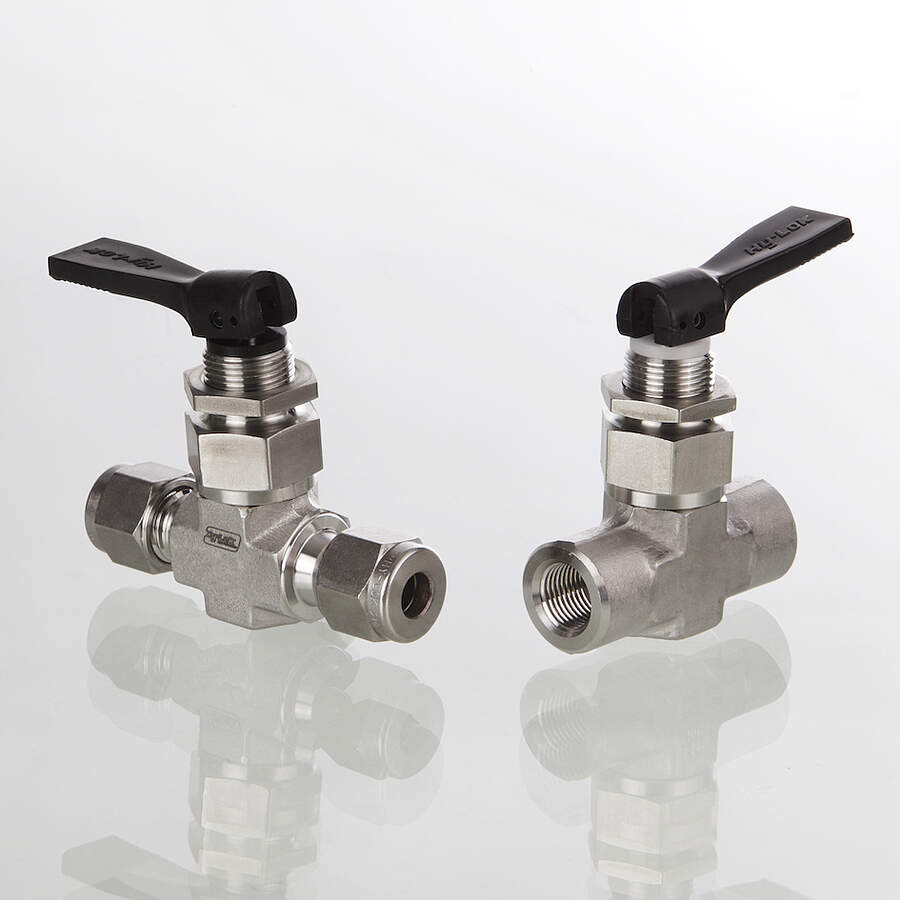

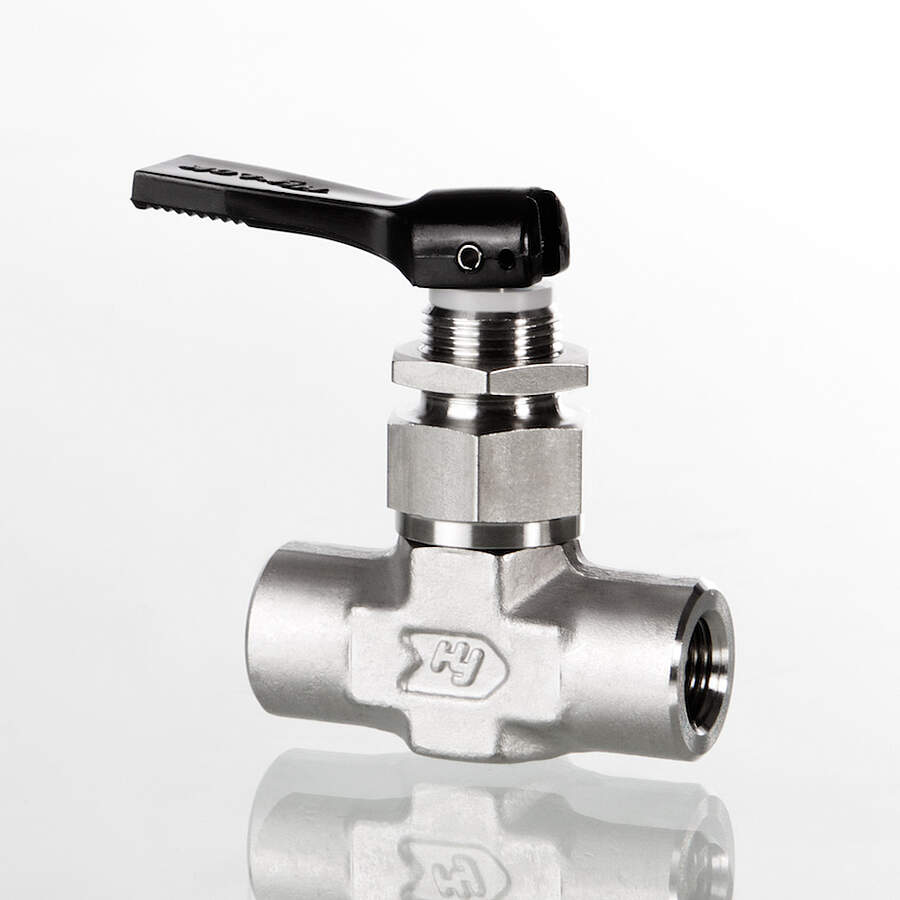

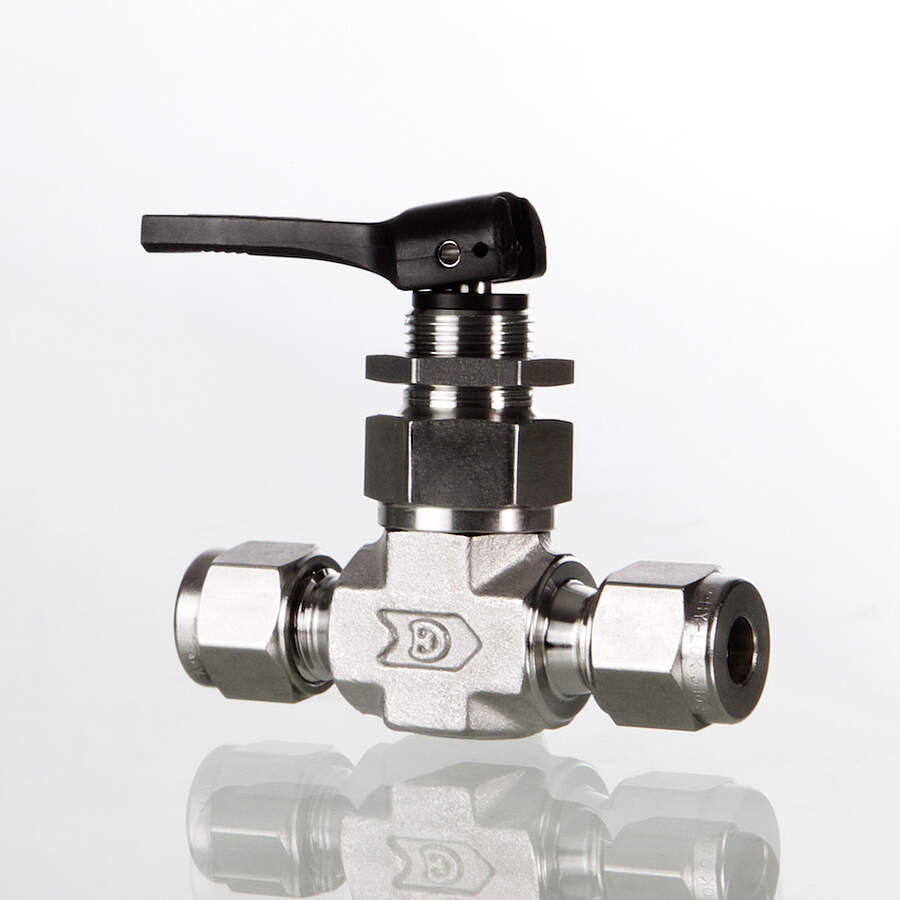

Kipphebelventile – Serie TG
Anwendung
Ventile der Serie TG dienen dem schnellen Öffnen bzw. Schließen (Auf/Zu-Steuerung) und werden zum Beispiel für die Probenentnahme oder als Absperrventil angewendet.
Schnelles Öffnen und Schließen
Die Kipphebelventile der Serie TG erlauben eine schnelle und formschlüssige Ein-Aus-Steuerung von Medien in Anwendungen mit mittleren Druck- und Temperaturbereichen. Sie sind dabei als manuell oder pneumatisch betätigte Ventile verfügbar.
| Druck: | |
| Typ TG1 / TG2 | bis zu 20 bar (300 psi) bei 37 °C (100 °F) |
| Typ TG3 | bis zu 13 bar (200 psi) bei 37 °C (100 °F) |
| Temperatur: | |
| O-Ring aus Viton: | -28 °C bis 93 °C (-20 °F bis 200 °F) |
| O-Ring aus Buna C: | -53 °C bis 93 °C (-65 °F bis 200 °F) |
| Werkstoffe: | Edelstahl 316 oder Messing |
| Spindelspitzen-Material: | PTFE (Standard) |
Achtung: Abweichende technische Daten für Ventile mit pneumatischem Steuerkopf!
- Gerade Form (Standard) oder Winkelform (90 °)
- Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT Innen- und Außengewinde)
- Verschiedene Bohrungen bzw. Durchflusskoeffizienten (0,11 ≤ cv ≤ 0,7)
- Optionales Zubehör und Wartungsätze
- Pneumatischer Antrieb auf Anfrage
- Alle Kipphebelventile werden unter 1,1-fachem Arbeitsdruck mit Stickstoff geprüft.
- Die maximale Leckrate beträgt dabei 0,1 Ncm³/min.
- Hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigem Arbeitsdruck
- TA-Luft: VDI 2440, ISO 15848-1
- Andere Prüfungen auf Anfrage
Kipphebelventile Serie TG H-TG100-D [PDF 313 KB]
