Manometer für Industrie- und Chemieanwendungen
Zur Drucküberwachung in Rohrleitungssystemem der chemischen Industrie oder anderen industriellen Anwendungen sind insbesondere Manomenter vorteilhaft, die sich flexibel aurichten und wieder lösen lassen. Insbesondere beim Einsatz aggressiver Medien oder bei häufig wechselnden Medien sind eine hohe Medienbeständigkeit bei geringer Leckrate von Vorteil.
Manometer für Industrie- und Chemieanwendungen

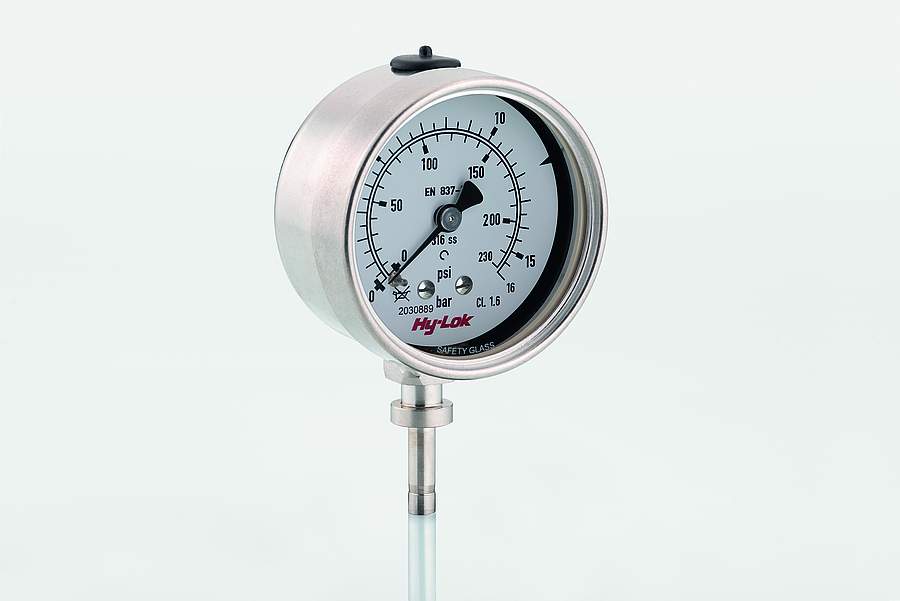

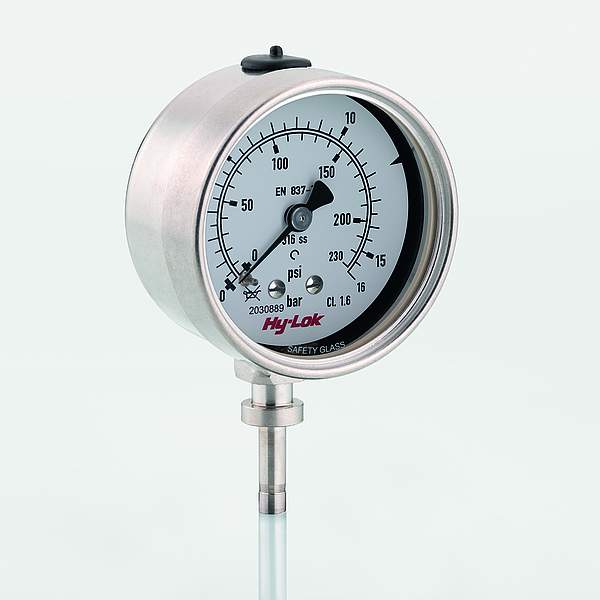

Manometer sind Messinstrumente zur Drucküberwachung innerhalb von technischen Systemen. Das Hy-Lok-Manometer mit Rohrstutzen kommt vorwiegend in Industrie- und Chemieanwendungen zum Einsatz. Aufgrund der hohen Materialbeständigkeit ist es insbesondere für Anlagen mit aggressiven Medien geeignet.

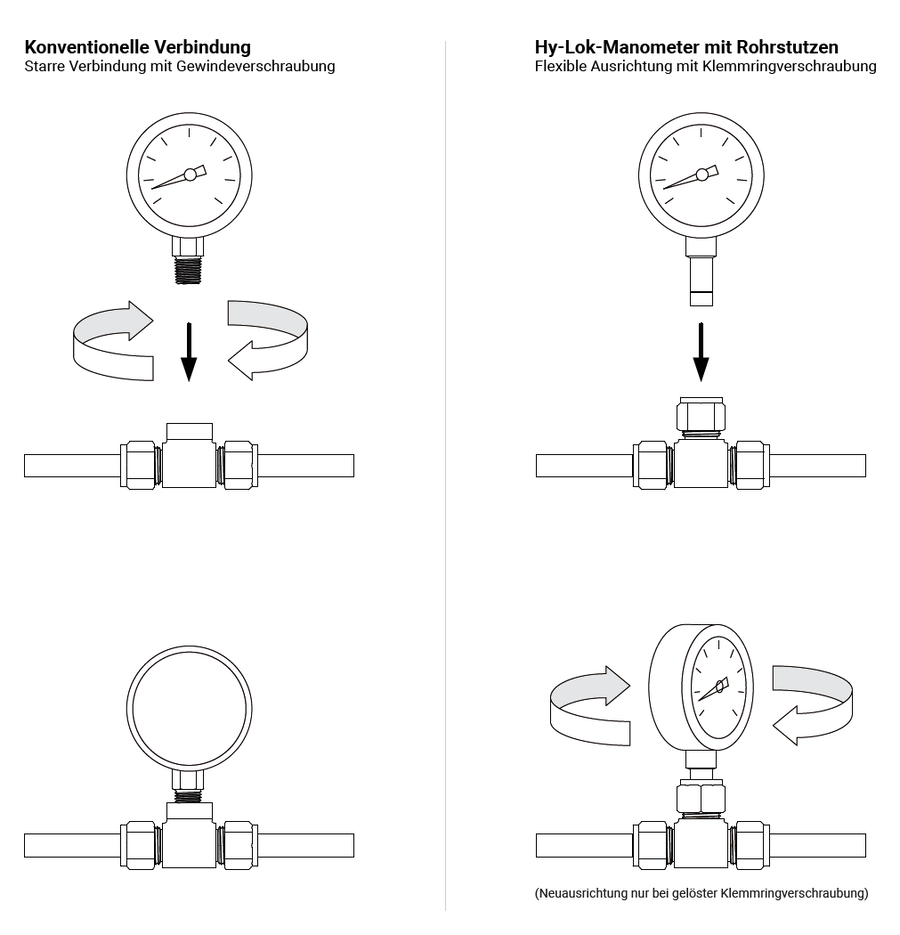

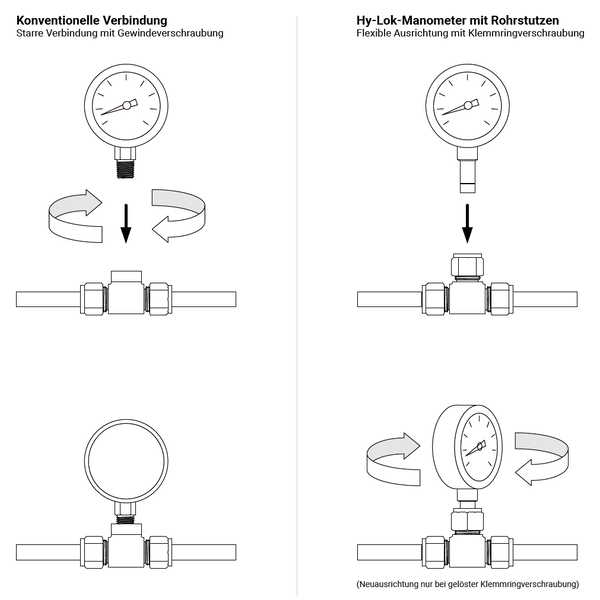

Vorteile der Hy-Lok Manometer bestehen darin, dass diese sowohl mit klassischen Prozessanschlüssen wie NPT- oder G-Außengewinde als auch mit Hy-Lok Rohrstutzen für Klemmringverschraubungen erhältlich sind. Durch den Rohrstutzen lässt sich das Manometer ohne zusätzliches Dichtmittel technisch dicht in das Präzisionsrohrsystem einbinden. Die rein metallische Verbindung gewährt höchste Medienbeständigkeit – Auch in der chemischen Industrie. Zudem ermöglicht das Verbindungssystem Klemmringverschraubung eine beliebige Ausrichtung des Manometers ohne der Gefahr von Leckagen.
| Industrieausführung | Chemieausführung | |
| Druckanzeige | -1 bis 0 bar / 0 bis 400 bar | |
| Leckrate | 4*10-9 mbar*l/s (geringer möglich) | |
| Temperatur | max. 100 °C | max. 150 °C |
| Schutzklasse | IP32 | IP54 / IP65 |
| Genauigkeitsklasse (EN 837-1) | 2,5 | 1,6 / 1,0 |
| Bauart | Prozessanschluss, Messglied und Gehäuse aus Edelstahl | zusätzliche Druckentlastungsöffnung, Sichtglas aus Sicherheitsverbundglas mit Bördel- oder Bajonettring |
| Prozessanschlüsse | Hy-Lok Rohrstutzen, ISO bzw. NPT-Außengewinde | |
| Nenngrößen | NG40 bis NG100 | |
| Glycerinfüllung | auf Anfrage | |
- Industrieausführung mit Prozessanschluss, Messglied und Gehäuse aus Edelstahl
- Chemieausführung für erhöhten Anforderungen mit zusätzlicher Druckentlastungsöffnung, erhöhtem Medientemperaturbereich und Sichtglas aus Sicherheitsverbundglas mit Bördel- oder Bajonettring
- Verschiedene Nenngrößen von NG40 bis einschließlich NG100
- Verschiedene Prozessanschlüsse wie Hy-Lok Rohrstutzen für Klemmringverschraubungen, ISO- bzw. NPT-Außengewinde
- Glycerinfüllung auf Anfrage erhältlich
- Various connections (Hy-Lok compression fitting, NPT male and female thread)
- Optional bypass cap with ¼” NPT female thread for sampling
- Extensive range of spare parts and filter elements
Hy-Lok Manometer mit Rohrstutzen [385 KB]
