Ent- und Belüftungsventile
Die Ent- und Belüftungsventile von Hy-Lok dienen der kontrollierten Ableitung des Systemmediums in ein dafür vorgesehenes System oder in die Atmosphäre.

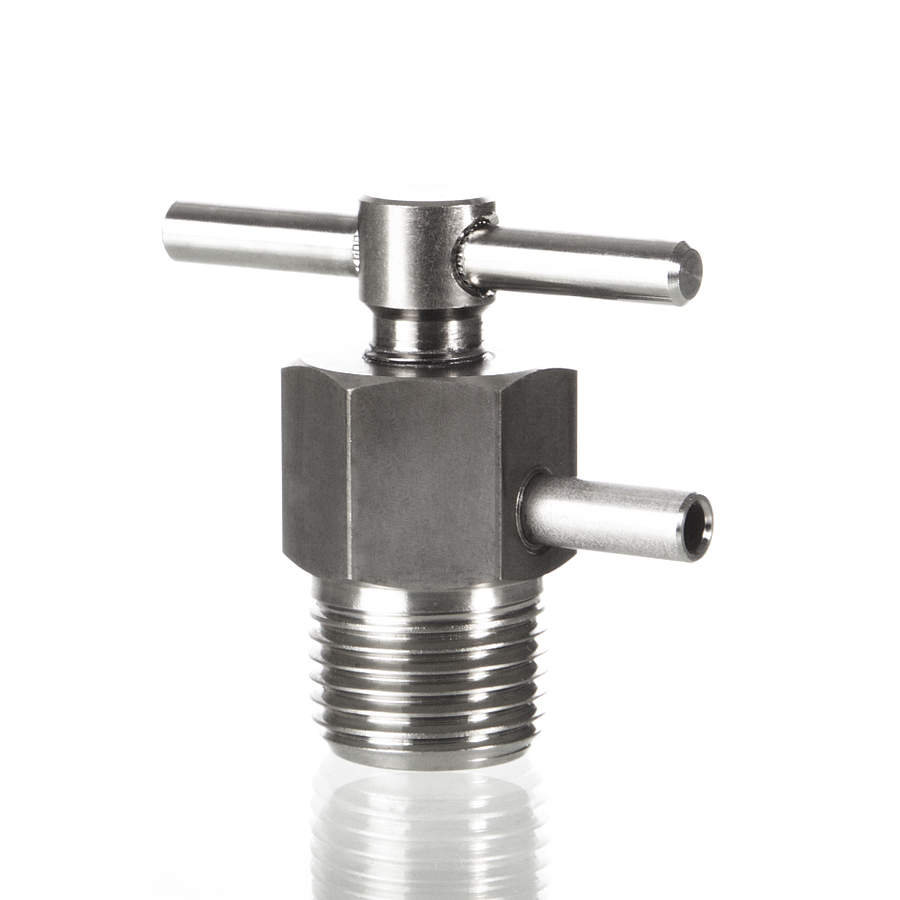

Entlüftungsventil – Serie BLV
Hy-Lok Entlüftungsventile werden an Geräten eingesetzt, die vom Instrumentenmedium durchströmt werden, z. B. an Verteilern, Manometerabsperrventilen oder Absperrventilen, um den Druck in der Signalleitung zur Atmosphäre abzuleiten (Bleed), bevor ein Instrument demontiert wird, oder um die Kalibrierung von Regelgeräten zu erleichtern.
Hy-Lok Entlüftungsventile der Serie BLV erlauben eine kontrollierte Druckentlastung des Rohrleitungssystems. Eine Anschlagschraube verhindert dabei die unerwünschte Entfernung der Spindel. Die Ventile der Serie BLV sind in Edelstahl, Kohlenstoffstahl oder Alloy 400 verfügbar.
| Druck: | bis zu 689 bar (10.000 psi) bei 37 °C (100 °F) |
| Temperatur: | von -54 °C bis 454 °C (-65 °F bis 850 °F) (für Edelstahl 316) |
| Werkstoffe: | Edelstahl 316, Kohlenstoffstahl oder Alloy 400 |
- Verschiedene Anschlüsse (NPT, SAE)
- Standardmäßiges Entlüftungsrohr mit 6mm Außendurchmesser
- Sonderausstattungen: Spindel mit Sechskantkopf, Stecknippelablassrohr
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Optionaler hydrostatischer Test des Gehäuses mit 1,5-fachem zulässigem Arbeitsdruck
- Andere Prüfungen auf Anfrage
Ent- und Belüftungsventile H-100BPV-D [PDF 300 KB]

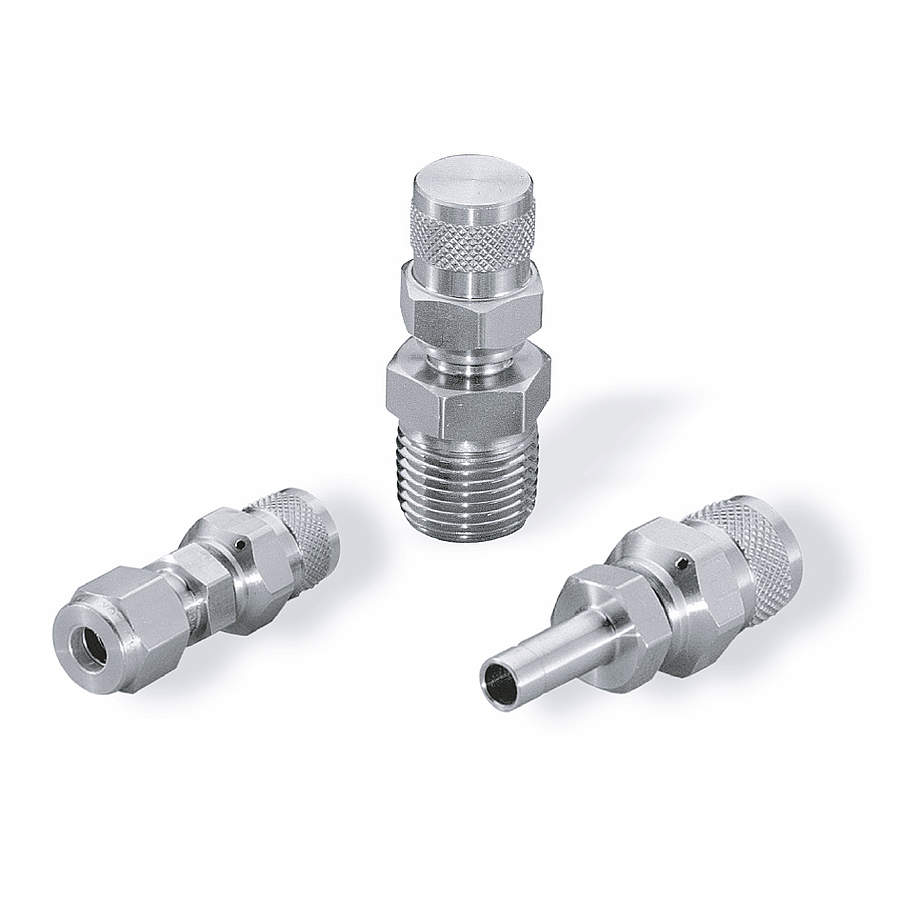

Belüftungsventil – Serie PV
Hy-Lok Belüftungsventile der Serie PV dienen der manuellen Ableitung von überschüssigen Flüssigkeiten oder Gasen aus Systemleitungen über die Ablassbohrung in der Rändelkappe.
Die Belüftungsventile der Serie PV erlauben eine manuelle Entlüftung bzw. Entleerung des Rohrleitungssystems. Die Rändelkappe kann dabei aus Sicherheitsgründen nicht vom Ventilgehäuse entfernt werden. Belüftungsventile sind in Edelstahl, Kohlenstoffstahl oder Messing verfügbar.
| Druck: | bis zu 275 bar (4.000 psi) bei 38 °C (100 °F) und standardmäßigem Öffnungselement aus SS316 (für Edelstahl 316) |
| Temperatur: | von -54 °C bis 315 °C (-65 °F bis 600 °F) (für Edelstahl 316) |
| Werkstoffe: | Edelstahl 316, Kohlenstoffstahl oder Messing |
- Verschiedene Eingangs-Endanschlüsse (Hy-Lok Klemmringverschraubung, NPT Innen- und Außengewinde, Rohrstutzen usw.)
- Sonderausstattungen: PTFE-Öffnungselement
Ent- und Belüftungsventile H-100BPV-D [PDF 300 KB]
