Faltenbalgventile
Faltenbalgventile finden Verwendung in Halbleiter-, Biotechnologie- und Pharmazieanwendungen, bei denen es auf maximale Leckagefreiheit bei hochreinen Medien ankommt.

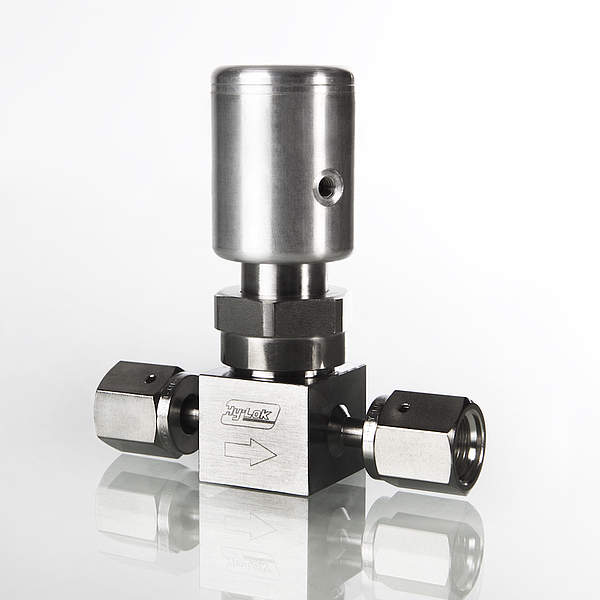

Faltenbalgventil – Serie BL
Durch die Minimierung der medienberührten Teile und der chemischen Beständigkeit werden die Hy-Lok Faltenbalgventile vorwiegend in der Halbleiterindustrie, der Biotechnologie und der Pharmazie eingesetzt.
Das Hy-Lok Faltenbalgventil wird mit Anschlussgrößen von ¼“ bis ½“ gefertigt. Zur Betätigung stehen Handrad, Kipphebel oder pneumatische Antriebe zur Auswahl. Die Passivierung findet in einer Stickstoffumgebung statt. Anschließend erfolgt eine Endreinigung in einem Ultraschallbad.
| Druck: | bis zu 34,4 bar (500 psi) |
| Temperatur: | -28 °C bis 93 °C (-20 °F bis 200 °F) |
| Durchflusskoeffizient (Cv): | 0,3 oder 0,65 |
| Gehäuse-Werkstoff: | Edelstahl 316L VOD |
| Spindelspitzen-Material: | PCTFE oder Edelstahl 316 |
- Verschiedene Anschlüsse (Stumpfschweißanschluss, ZCRVerschraubung oder Hy-Lok Klemmringverschraubung)
- Verschiedene Bohrungen bzw. Durchflusskoeffizienten (Cv = 0,3 oder 0,65)

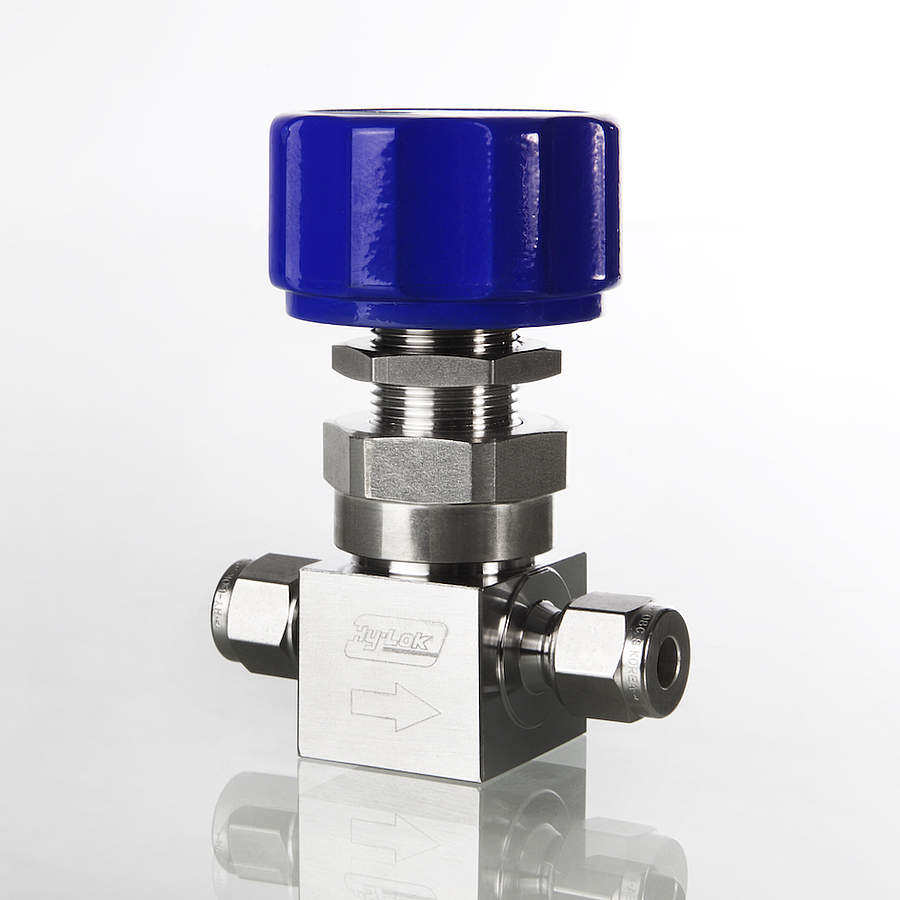

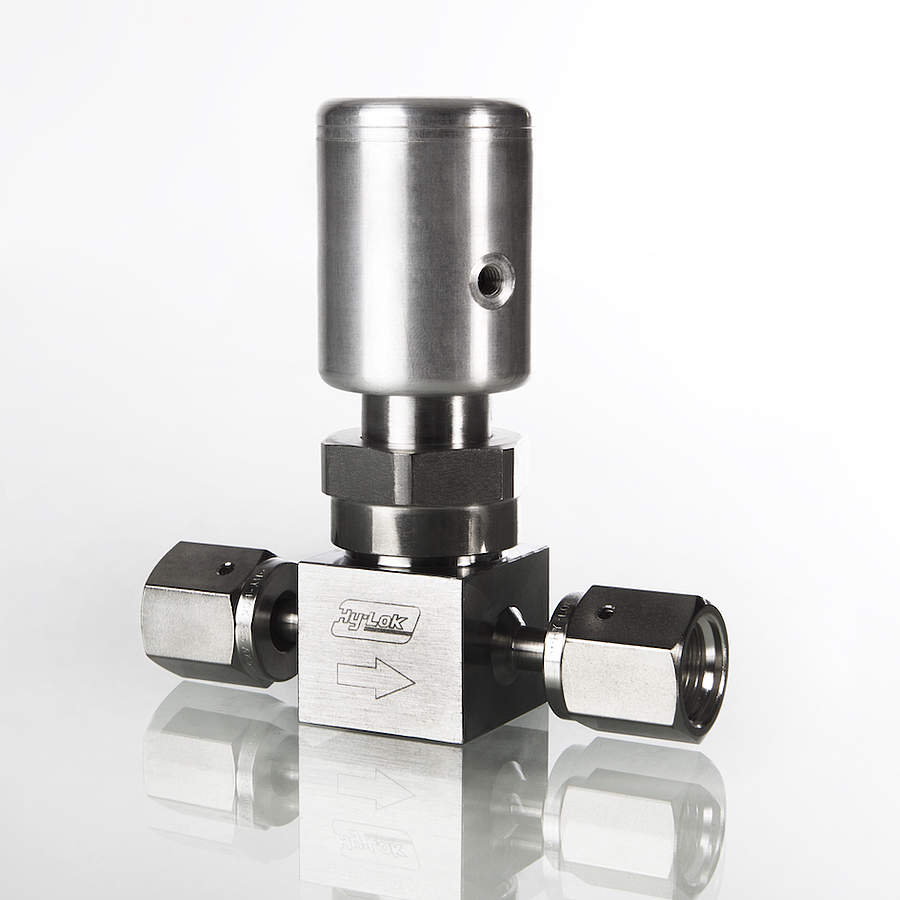

- Betätigung manuell über Handrad bzw. Kipphebel oder über pneumatischen Steuerkopf
- Passivierung unter Stickstoffatmosphäre
- Endreinigung im Ultraschallbad
- 100-prozentige Dichtheitsprüfung mit Helium
Faltenbalgventile Serie BL H-BL100-D [520 KB]
