Verschraubungen

Das Hy-Lok Produktportfolio umfasst eine Vielzahl von Verschraubungen für den Laborbereich und die industrielle Anwendung. Alle Produkte erfüllen höchste Ansprüche und garantieren leckagefreie Verbindungen in der Fluidtechnik, sowohl für flüssige als auch für gasförmige Medien.

Die Hy-Lok Verschraubungen finden dabei Anwendung im Rohrleitungs- und Anlagenbau, der Chemie und Petrochemie, Halbleiterindustrie, Energie- und Kraftwerkstechnik, Analytik sowie Öl- und Gasindustrie. Alle Produkte werden nach höchstem Standard gefertigt.

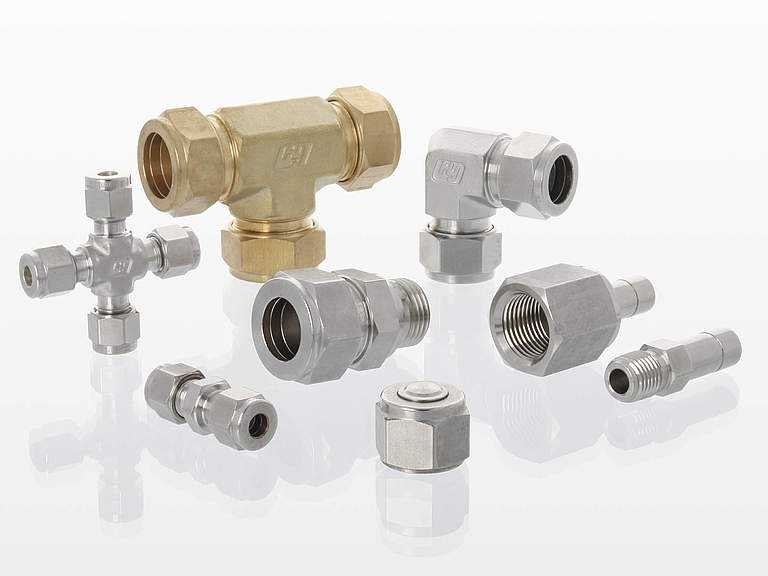

Hy-Lok Klemmringverschraubungen

Hy-Lok Klemmringverschraubungen sind in den Größen von 1/16“ bis 2“ (2mm bis 42mm) verfügbar und werden unter dem strengen Qualitätsprogramm der Hy-Lok Corporation gefertigt.

Durch die axiale Bewegung des vorderen Klemmrings bleiben bei der Installation die mechanischen Eigenschaften der Rohrleitung vorhanden und ein sicherer Betrieb bei Hochdruckanwendungen und Schwingungen wird gewährleistet. Durch die kontrollierte Bewegung des hinteren Klemmrings wird bei der Montage das Rohr nicht überlastet und der Innendurchmesser nicht übermäßig reduziert. Der vordere Klemmring erweitert den Verschraubungskörper nicht und bleibt elastisch.

Hy-Lok Klemmringverschraubungen sind für den maximalen Arbeitsdruck der Rohrleitungen ausgelegt, der für den Einsatz von Hy-Lok Klemmringverschraubungen empfohlen ist. Den maximalen Arbeitsdruck von Rohrleitungen finden Sie in der Tabelle im Katalog auf Seite 7-8.

Zur Produktkategorie

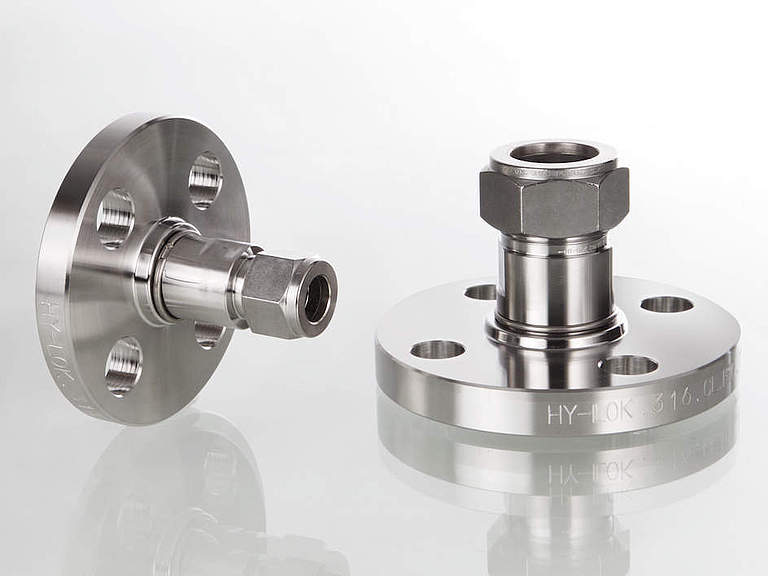

Flanschadapter

Flanschadapter von Hy-Lok ermöglichen die einfache Verbindung zwischen Prozessleitung und Instrument bzw. Präzisionsrohr über genormte Flansche und Hy-Lok Klemmringverschraubungen.
Die DIN EN Flanschadapter von Hy-Lok sind für eine Druckstufe von PN40, in verschiedenen Nennweiten und mit den Dichtflächen Form B1, C und D gemäß DIN EN 1092-1 erhältlich.

Zur Produktkategorie

Gewinde- und Schweißfittings

Die Gewindefittings von Hy-Lok sind hochpräzise gefertigt und für die Instrumentierung und Prozesstechnik entwickelt worden. Das hochwertige Gewinde sorgt für leckfreie und sichere Rohrleitungssysteme.
Hy-Lok Gewindefittings sind in den Größen für 1/8“ bis 1“ verfügbar.

Als Standardwerkstoff wird Edelstahl 316 verwendet, Fittings aus Schmiedestücken werden aus Werkstoffen gemäß ASTM A-182 und ASME SA-182 hergestellt. Fittings aus Stangenmaterial aus Werkstoffen gemäß ASTM A-479 und ASME SA-479.
Die Gewinde- und Schweißfittings sind in einer großen Auswahl an Varianten verfügbar und die Druckbereiche der Fittings entsprechen ANSI B31.3. Für alle hier aufgeführten Arbeitsdrücke gilt Sicherheitsfaktor 4.

Zur Produktkategorie

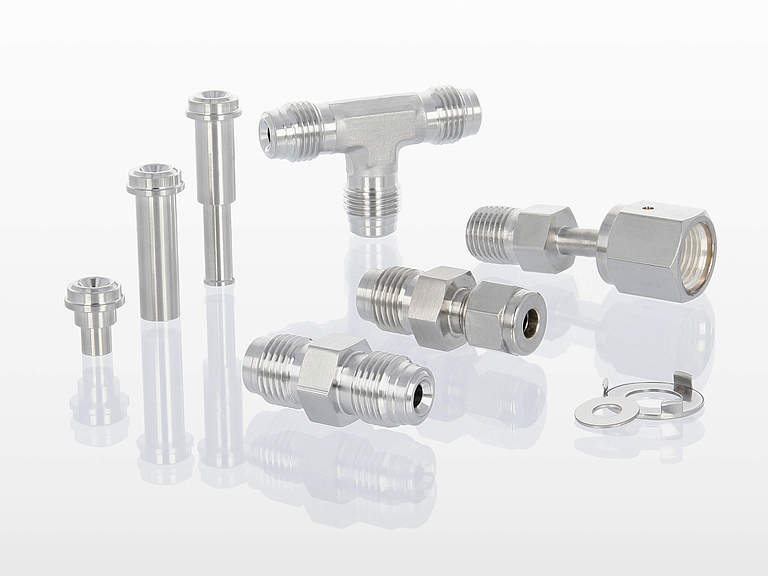

Clean Fittings

Die Clean Fittings von Hy-Lok sind in den Größen ¼“ bis 1“ sowie 6 bis 18 mm verfügbar. Die Schweißfittings eignen sich sowohl für manuelles Schweißen als auch für Orbitalschweißen und sind speziell für Reinstgasanwendungen ausgelegt.

Die Clean Fittings sowie die ZCR-Verbindungen mit Metalldichtscheibe bestehen aus Werkstoffen gemäß ASME-Code B 31.3 und sind für eine zulässige Belastung von bis zu 20.000 psi in Prozessrohrleitungen berechnet. Der maximal zulässige Arbeitsdruck bei Temperaturen über 37 °C (100 °F) ist im Katalog definiert. Die Passivierung der Fittings erfolgt in einer salpetersäurehaltigen Umgebung. Anschließend werden die Bauteile im Ultraschallbad mit Deionat und einem spezifischen Widerstand von über 18 MΩ endgereinigt.

Neben größeren Fittings umfasst das Sortiment von Hy-Lok auch Mini-Stumpfschweißfittings. Diese sind für das Miniature Tubing System konzipiert und ermöglichen eine besonders kompakte Anordnung der Komponenten. Durchfluss- und Leistungsdaten entsprechen dabei denen größerer Schweißfittings.

Zum Schutz der Clean Fittings vor Verschmutzungen während Transport und Lagerung werden diese in antistatischen Polyethylenbeuteln verpackt. Die Beutel enthalten hochreinen Stickstoff als Schutzgasatmosphäre. Dadurch sind sowohl die Lagerung und der Transport in Standardverpackungen als auch die bewegliche Handhabung der doppelt verpackten Teile im Reinraum problemlos möglich.

Zur Produktkategorie

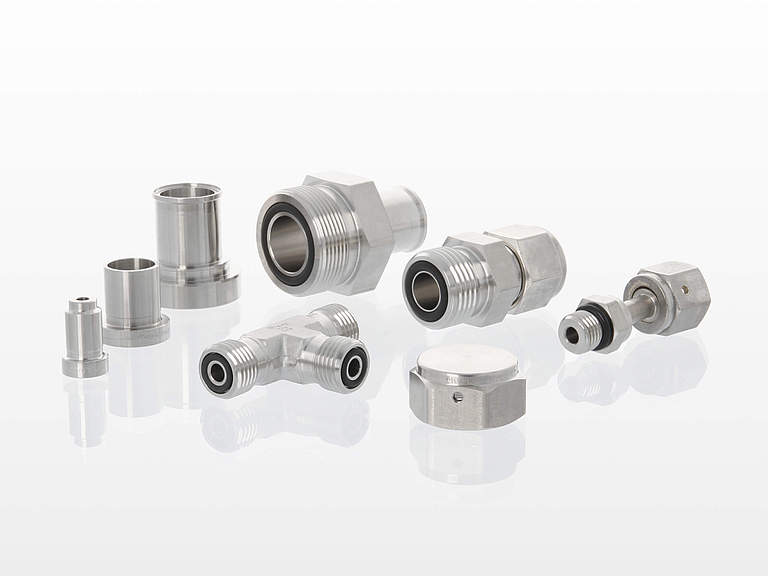

ZCO-Verschraubungen

Die ZCO-Verschraubungen mit stirnseitigem O-Ring von Hy-Lok eignen sich für Hochdruck- bis Vakuumanwendungen. Bei der Montage ist kein axialer Versatz erforderlich. Der Temperaturbereich reicht bis 280 °C (550 °F).

Für Körper, Stutzen und Muttern wird Edelstahl 316 verwendet. Fittings für automatisches Stumpfschweißen werden aus Edelstahl 316L gefertigt. Der O-Ring aus Fluorkohlenstoff mit einer Härte von 70 Durometer (Viton) ist Standard in den ZCO-Körpern. Fluorkohlenstoff mit 90 Durometer kommt in Verbindung mit SAE/MS-Gewinden zum Einsatz. Weitere Werkstoffe sind auf Anfrage bei Hy-Lok erhältlich. Die einzelnen Druckstufen wurden gemäß ANSI B31.1 für Hochleitungsrohrleitungen berechnet und sind im Katalog aufgeführt. Alle ZCO-Baugruppen werden bei Hy-Lok einer Helium-Dichtheitsprüfung mit einer Durchflussrate von 4 × 10⁻⁹ Normkubikmeter pro Sekunde unterzogen und weisen dabei keinerlei Undichtheiten auf.

Zur Produktkategorie

Schlauchverbinder

Hy-Lok Schlauchverbinder werden aus Edelstahl 316 oder Messing gefertigt und ermöglichen die schnelle und einfache Installation von Schläuchen aus weichem Kunststoff oder Gummi. Alle Schlauchverbinder sind wiederverwendbar ausgelegt. Das Portfolio von Hy-Lok umfasst Schlauchverbinder für Schlauchanschlüsse mit NPT-Außengewinde, mit kegeligen ISO-Außengewinden, NPT-Innengewinde sowie Schlauchanschlüsse mit Rohrstutzen. Ergänzend sind zeit- und kostensparende Schlauchadapter für Push-On-Schläuche verfügbar. Die einfache Montage erfolgt ohne Spezialwerkzeuge. Die verfügbaren Schlauchgrößen und Schlüsselweiten sind im Katalog aufgeführt.

Darüber hinaus fertigen wir Metall- und PTFE-Schlauchleitungen individuell nach Ihren Anforderungen.

Zur Produktkategorie
