Pneumatische Kugelhähne
Pneumatisch betätigte Kugelhähne werden zum Absperren oder Umleiten von gasförmigen sowie flüssigen Medien eingesetzt, insbesondere bei häufig betätigten oder in exponierten Lagen montierten Armaturen. Die Automatisierung ermöglicht außerdem ein sofortiges Umschalten in eine definierte Sicherheitsstellung bei Energieausfall. Pneumatisch betätigte Kugelhähne werden vorwiegend in Prozessen der chemischen Industrie oder im Anlagenbau eingesetzt.

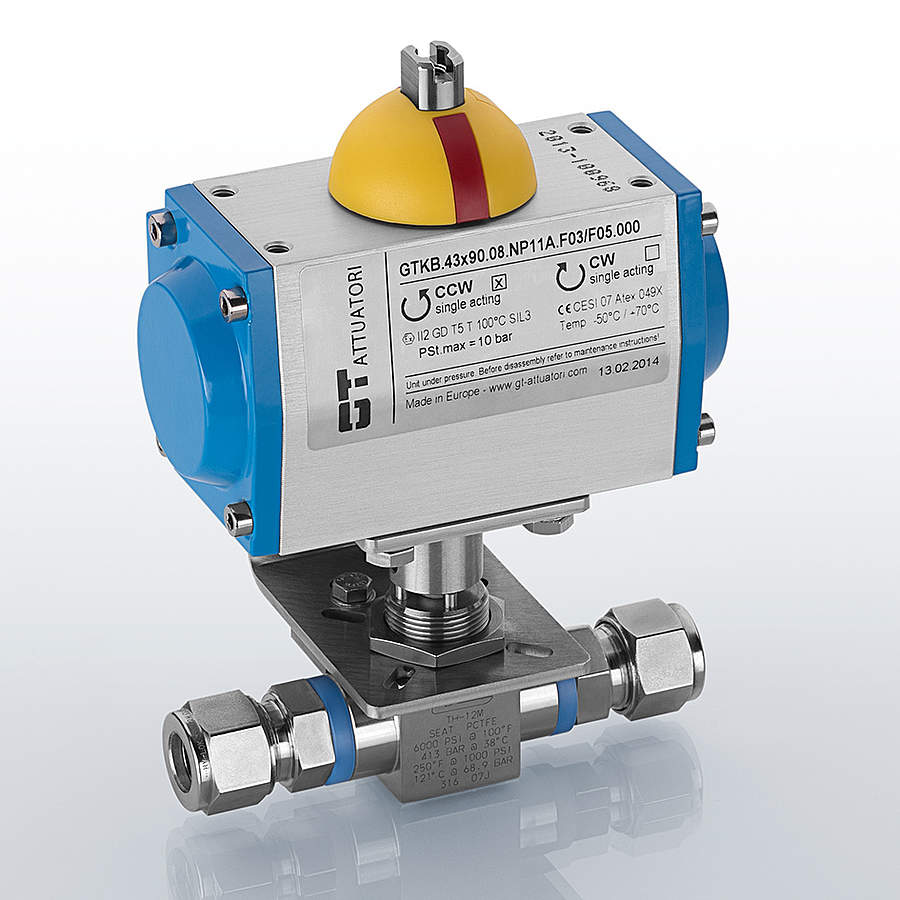

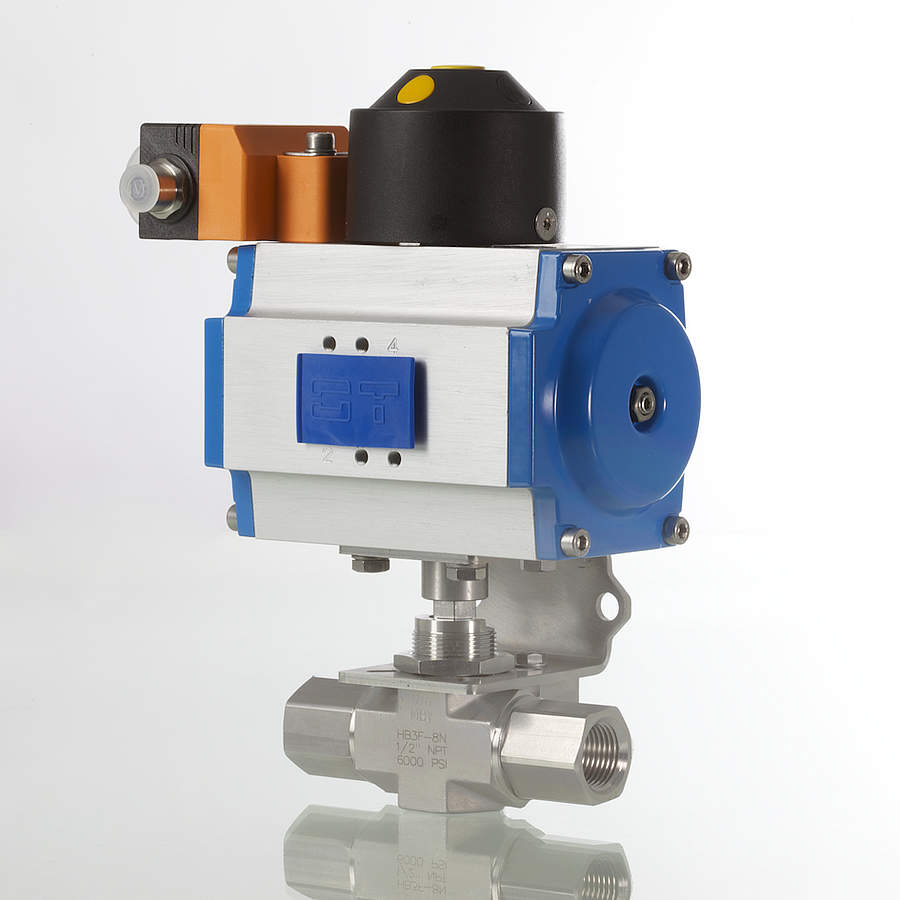

Pneumatisch betätigte Kugelhähne – Serie 102
Hy-Lok Kugelhähne der Serie 102 sind in allen Größen als komplett montierte Einheit mit pneumatischem Schwenkantrieb erhältlich. Standardmäßig sind sowohl einfach- als auch doppeltwirkende Ausführungen und Schwenkwinkel von 90° bzw. 180° lieferbar.
Informationen Hochdruck-Kugelhahn Serie 102
Hy-Lok Kugelhähne der Serie 102 sind in allen Größen als komplett montierte Einheit mit pneumatischem Schwenkantrieb erhältlich. Standardmäßig sind sowohl einfach- als auch doppeltwirkende Ausführungen und Schwenkwinkel von 90° bzw. 180° lieferbar.
| Schwenkwinkel: | 90° oder 180° |
| Wirkung: | einfach- oder doppeltwirkend |
| Steuerdruck: | min. 6 bar |
| Temperaturbereich: | -50 °C bis 70 °C (-58 °F bis 158 °F) |
| Antriebsaufbau: | in Durchflussrichtung |
| Kugelhahn: | Serie 102 gemäß Katalog H-102BV-D |
- Einfach oder doppeltwirkende Antriebe
- Schwenkwinkel: 90° oder 180°
- Mechanische Schnittstellen nach ISO 5211 bzw. NAMUR VDI/VDE 3845
- Sonderausführungen auf Anfrage
- Verschiedene Rückmeldeeinheiten verfügbar
- Verschiedene Magnetventile verfügbar (230V AC, 24V DC, Ex m, Ex ia usw.)
- Sonderzubehör auf Anfrage
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- TA-Luft: VDI 2440, ISO 15848-1
- SIL 2 bis SIL 4 gem. IEC 61508 / IEC 61511
- Andere Prüfungen auf Anfrage

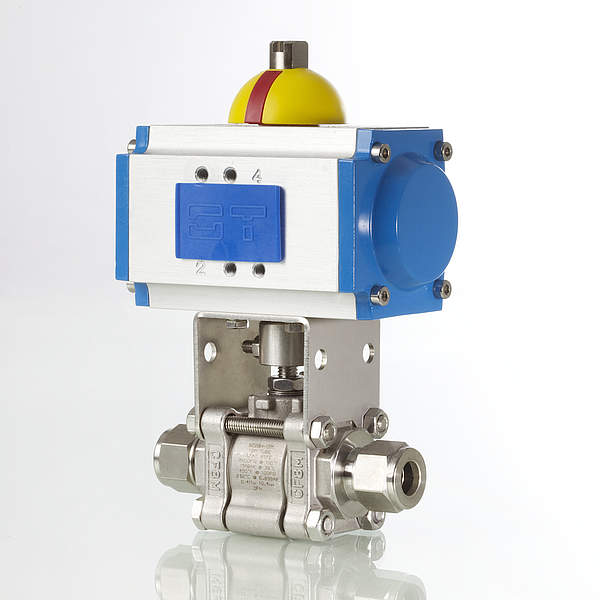

Pneumatisch betätigte Kugelhähne – Serie SO
Pneumatisch betätigte Kugelhähne der Serie SO werden aufgrund des automatischen Schwenkantriebs in automatisierten Prozessabläufen und zum sofortigen Umschalten in eine definierte Sicherheitsstellung bei Energieausfall eingesetzt.
Informationen zum Kugelhahn Serie SO
Hy-Lok Kugelhähne der Serie SO sind in allen Größen als komplett montierte Einheit mit pneumatischem Schwenkantrieb erhältlich. Standardmäßig sind sowohl einfach- als auch doppeltwirkende Ausführungen und Schwenkwinkel von 90° bzw. 180° lieferbar.
| Schwenkwinkel: | 90° oder 180° |
| Wirkung: | einfach- oder doppeltwirkend |
| Steuerdruck: | min. 6 bar |
| Temperaturbereich: | -50 °C bis 70 °C (-58 °F bis 158 °F) |
| Antriebsaufbau: | in Durchflussrichtung |
| Kugelhahn: | Serie SO gemäß Katalog H-SOBV-D |
- Einfach oder doppeltwirkende Antriebe
- Schwenkwinkel: 90° oder 180°
- Mechanische Schnittstellen nach ISO 5211 bzw. NAMUR VDI/VDE 3845
- Sonderausführungen auf Anfrage
- Verschiedene Rückmeldeeinheiten verfügbar
- Verschiedene Magnetventile verfügbar (230V AC, 24V DC, Ex m, Ex ia usw.)
- Sonderzubehör auf Anfrage
- Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
- Hydrostatischer Test des Gehäuses mit 1,5fachem zulässigem Arbeitsdruck
- TA-Luft: VDI 2440, ISO 15848-1
- SIL 2 bis SIL 4 gem. IEC 61508 / IEC 61511
- Andere Prüfungen auf Anfrage
Sauergasanwendung
- Sauergasspezifikation gemäß NACE MR01-75 / ISO 15156 auf Anfrage
Pneumatisch betätigte Kugelhähne – Serie T
Pneumatisch betätigte Kugelhähne der Serie T werden aufgrund des automatischen Schwenkantriebs in automatisierten Prozessabläufen und zum sofortigen Umschalten in eine definierte Sicherheitsstellung bei Energieausfall eingesetzt.
Informationen zum Kugelhahn mit Kugeldrehzapfen – Serie T
Hy-Lok Kugelhähne der Serie T sind in allen Größen als komplett montierte Einheit mit pneumatischem Schwenkantrieb erhältlich. Standardmäßig sind sowohl einfach- als auch doppeltwirkende Ausführungen und Schwenkwinkel von 90° bzw. 180° lieferbar.
| Schwenkwinkel: | 90° oder 180° |
| Wirkung: | einfach- oder doppeltwirkend |
| Steuerdruck: | min. 6 bar |
| Temperaturbereich: | -50 °C bis 70 °C (-58 °F bis 158 °F) |
| Antriebsaufbau: | in Durchflussrichtung |
| Kugelhahn: | Serie T gemäß Katalog H-BV-T-D |
- Einfach oder doppeltwirkende Antriebe
- Schwenkwinkel: 90° oder 180°
- Mechanische Schnittstellen nach ISO 5211 bzw. NAMUR VDI/VDE 3845
- Sonderausführungen auf Anfrage
- Verschiedene Rückmeldeeinheiten verfügbar
- Verschiedene Magnetventile verfügbar (230V AC, 24V DC, Ex m, Ex ia usw.)
- Sonderzubehör auf Anfrage
