Sicherheitsventile
Sicherheitsventile dienen der Druckentlastung, um ein Drucksystem wie Druckbehälter oder Rohrleitungen gegen unzulässigen hohen Druck abzusichern. Sie verhindern damit die Beschädigung des Drucksystems. Sicherheits- oder Abblaseventile leiten Gase oder Dämpfe in die Atmosphäre oder in Sammelleitungen ab.

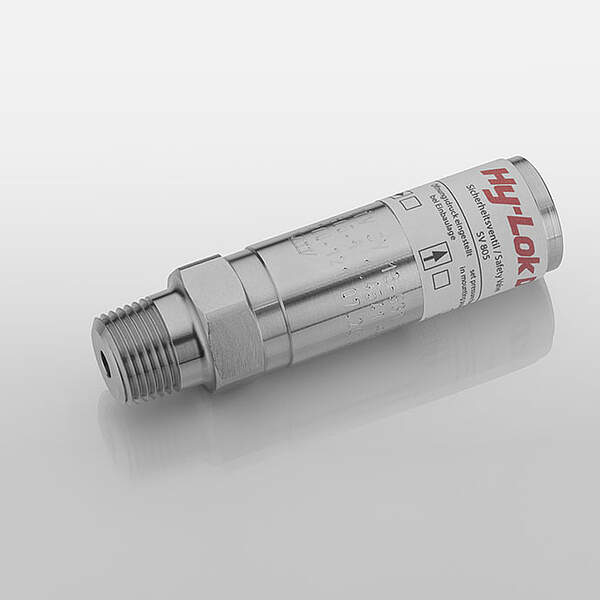

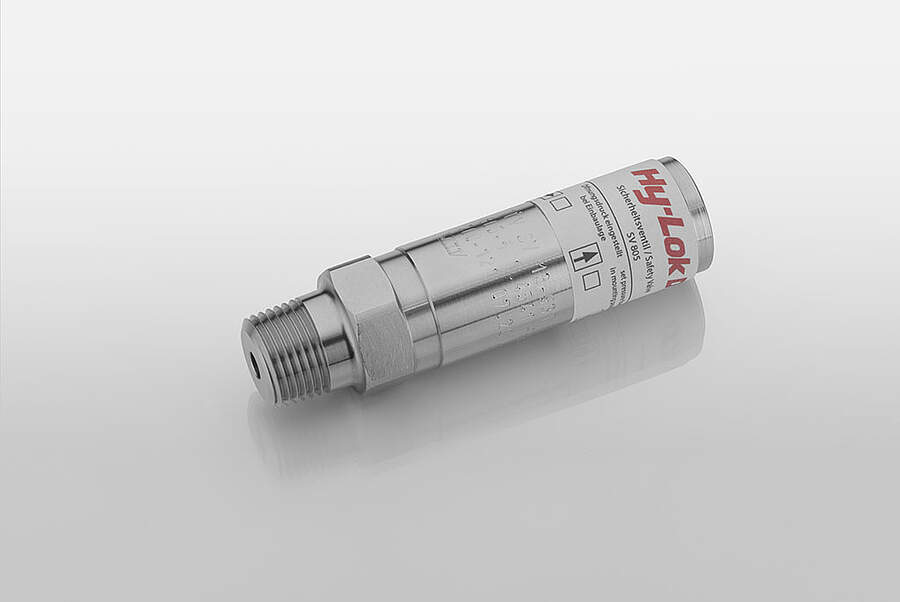

Sicherheitsventile SV805/805A
Abblasen von Dämpfen und Gasen aus Behältern, Rohrleitungen und anderen Anlagenteilen von 0,5 bis 45,0 bar mit dem federbelasteten, direkt wirkenden Sicherheitsventil. Mit dem optionalen Adapter zum Anschluss einer Abblaseleitung können die abgeleiteten Gase aufgefangen werden und gelangen nicht in die Atmosphäre.
Mit dem Sicherheitsventilen SV805 oder SV805A mit Adapter können Volumina von 15,7 bis 665,3 m3/h bei individuell ab Werk einstellbarem Öffnungsdruck bis zu 45 bar, abgeblasen werden. Der Adapter dient dem Anschluss einer Abblaseleitung. Entsprechend der Gasart werden verschiedene Dichtwerksstoffe angeboten. Das Sicherheitsventil ist für eine einfache und problemlose Montage besonders klein konstruiert. Zusätzliche Funktionsprüfung durch Anlüftfunktion beim SV805A möglich.
| Öffnungsdruck: | 0,5 bis 45,0 bar |
| Abblasevolumenstrom: | 22,7 bis 967 m³/h |
| Gasarten: | alle technischen Gase |
| Temperatur: | -60 °C bis 150 °C (-76 °F bis 302 °F) |
| Anlüftbar: | Nur SV805A |
| Werkstoffe: | |
| Gehäuse: | Messing oder Edelstahl |
| Druckfeder: | Edelstahl |
- Verschiedene Eingangs-Anschlüsse
- Dichtungswerkstoff je nach Gasart

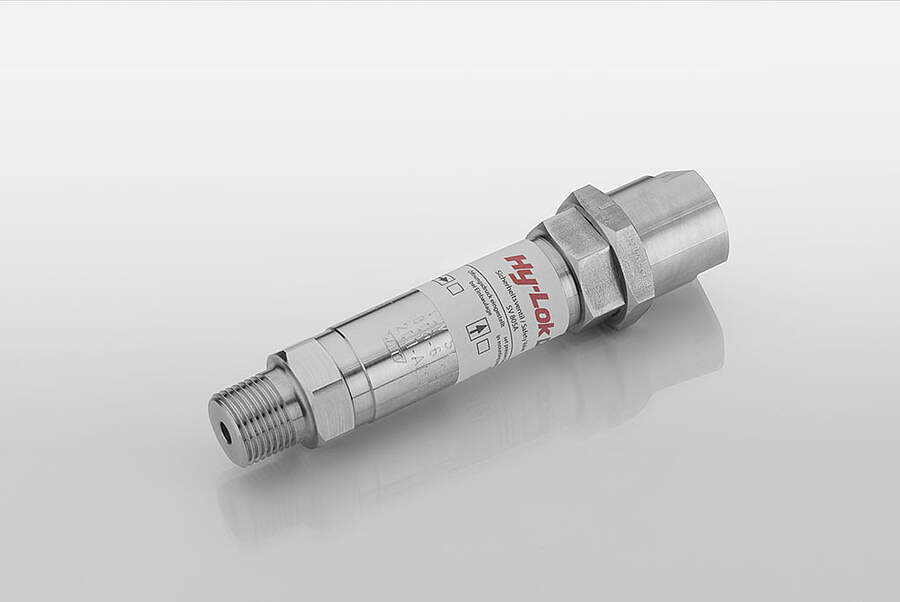

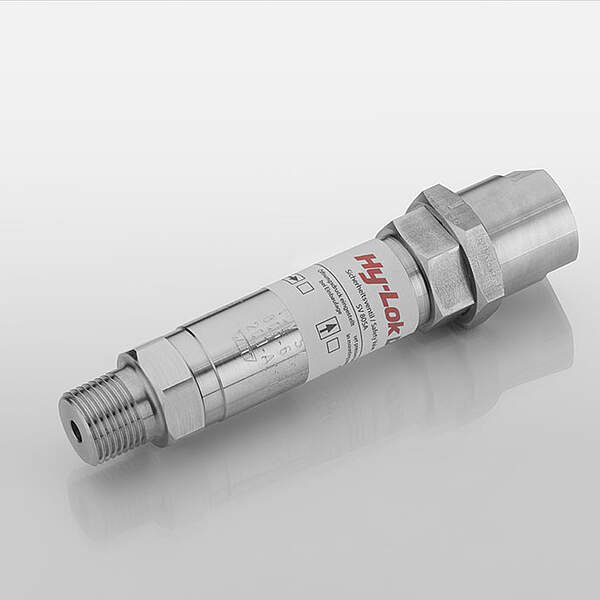

Anschlüsse Adapter (mit O-Ring)
| Messing: | M24 x 1 AG - 1/2" NPT IG M24 x 1 AG - 3/4" NPT IG M24 x 1 AG - 1/2" AGS |
| Stahl verzinkt: | M24 x 1 AG - 1/2" NPT IG |
| Edelstahl (ES): | M24 x 1 AG - 1/2" NPT IG |
- TÜV*SV*13-931
- CE0045 gem. DGRL 97/23/EG
- Unternehmen zertifiziert nach ISO 9001 und DGRL 97/23/EG Modul H
- Alle Sicherheitsventile 100% überprüft
