CNG-Produkte (komprimiertes Erdgas)
Die Hy-Lok-CNG-Produkte wie Tanknippel, Kugelhähne, Rückschlagventile, Filter, Absaugventile und Rohrverschraubungen sind speziell für den Einsatz in Fahrzeugen entwickelt, die komprimiertes Erdgas (Compressed Natural Gas) verbrennen. Unsere CNG-Produkte entsprechen den Richtlinien ECE R110 und AGA/CGA NGV.
Shop & Anfrage

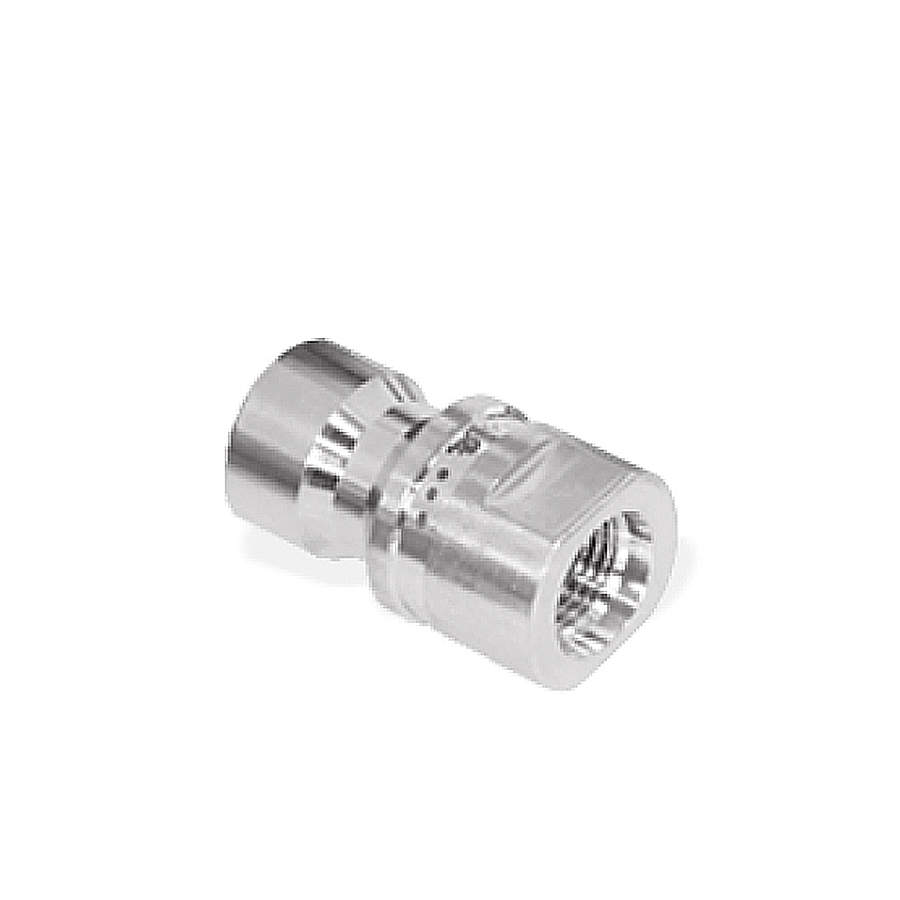

Tanknippel für komprimiertes Erdgas
Hy-Lok Tanknippel sind für die dauerhafte Montage an einem Erdgasfahrzeug konzipiert.
Tanknippel der Serie QC1 nutzen das AGA/CGA NGV 1 Profil. Dies ermöglicht die vollständige Austauschbarkeit mit allen Zapfpistolen, die der Norm AGA/CGA NGV 1 entsprechen. Tanknippel der Serie QC2 sind nach AGA/CGA NGV 1 sowie ECE R110 geprüft und zugelassen. Sie sind speziell für die Betankung von Bussen und Lkw konzipiert und weisen erstklassige Strömungseigenschaften auf.
In die Hy-Lok-CNG-Tanknippel der Serie QC1 und QC2 ist ein äußerst zuverlässiges Rückschlagventil integriert, das nur öffnet, wenn während der Betankung ein Differenzdruck vorhanden ist. Das eingebaute Rückschlagventil sorgt für einen einseitig gerichteten Durchfluss. Es ist mit einem selbstzentrierenden Ventilkegel ausgestattet. Staubschutzkappen werden standardmäßig mit allen Tanknippeln mitgeliefert.
| Druck: | bis zu 250 bar (3600 psi) bei 38 °C (100 °F) |
| Temperatur: | -40 °C bis 121 °C (-40 °F bis 250 °F) |
| Werkstoff: | Edelstahl 316 oder Messing |
| Dichtungs-Material: | NBR |
| O-Ring-Material: | NBR |
- Serie QC1 oder QC2 (Busse und LKW)
- Optional: Schmutzfilter 50 Mikron
- 100%ige Werkprüfung
- Konform mit AGA/CGA NGV und ECE R110 (Serie QC2) für den Einsatz in Erdgasfahrzeugen
Shop & Anfrage

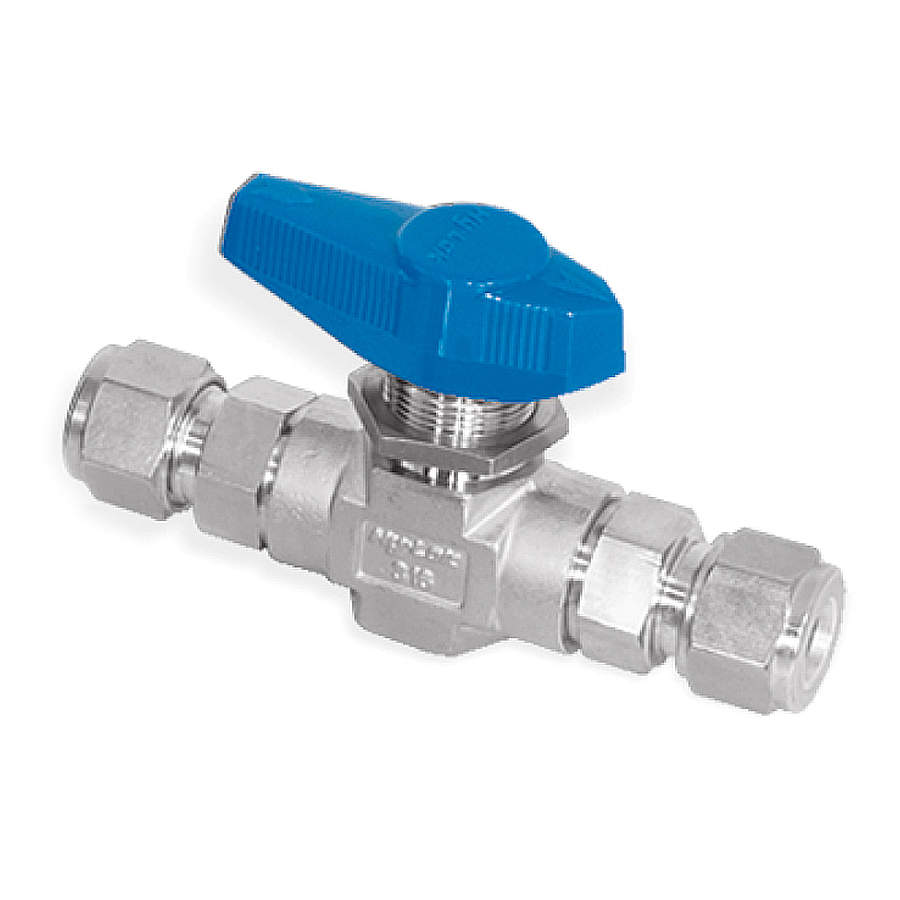

Kugelhahn für komprimiertes Erdgas
Die manuellen Kugelhähne der Serie CNG von Hy-Lok sind wartungsarm und für lange Lebensdauer sowie hohen Druck konzipiert. Durch eine 1/4-Umdrehung sorgen die Hähne für eine schnelle Auf-Zu-Steuerung des Durchflusses vom Fahrzeugtank zum Motor.
CNG-Kugelhähne von Hy-Lok sind mit einem tellerfederbelastetem Sitz ausgestattet. Die Auf-Zu-Steuerung erfolgt mit einer 1/4-Umdrehung mit geringem Betätigungsdruck. Der CNG-Kugelhahn ist für bidirektionalen Durchfluss konzipiert.
| Druck: | bis zu 414 bar (6000 psi) bei 38 °C (100 °F) |
| Temperatur: | -40 °C bis 121 °C (-40 °F bis 250 °F) |
| Werkstoff: | Edelstahl 316 |
| Spindelpackungs-Material: | PCTFE |
| Sitz-Material: | PEEK |
| Dichtungs-Material: | Viton |
- Verschiedene Bohrungen bzw. Durchflusskoeffizienten (1,04 ≤ Cv ≤ 5,39)
- Verschiedene Anschlüsse (HyLok Klemmringverschraubung oder NPT/ISO Innengewinde)
- 100%ige Werkprüfung
- Konform mit ECE R110 und AGA/CGA NGV für den Einsatz in Erdgasfahrzeugen
Shop & Anfrage

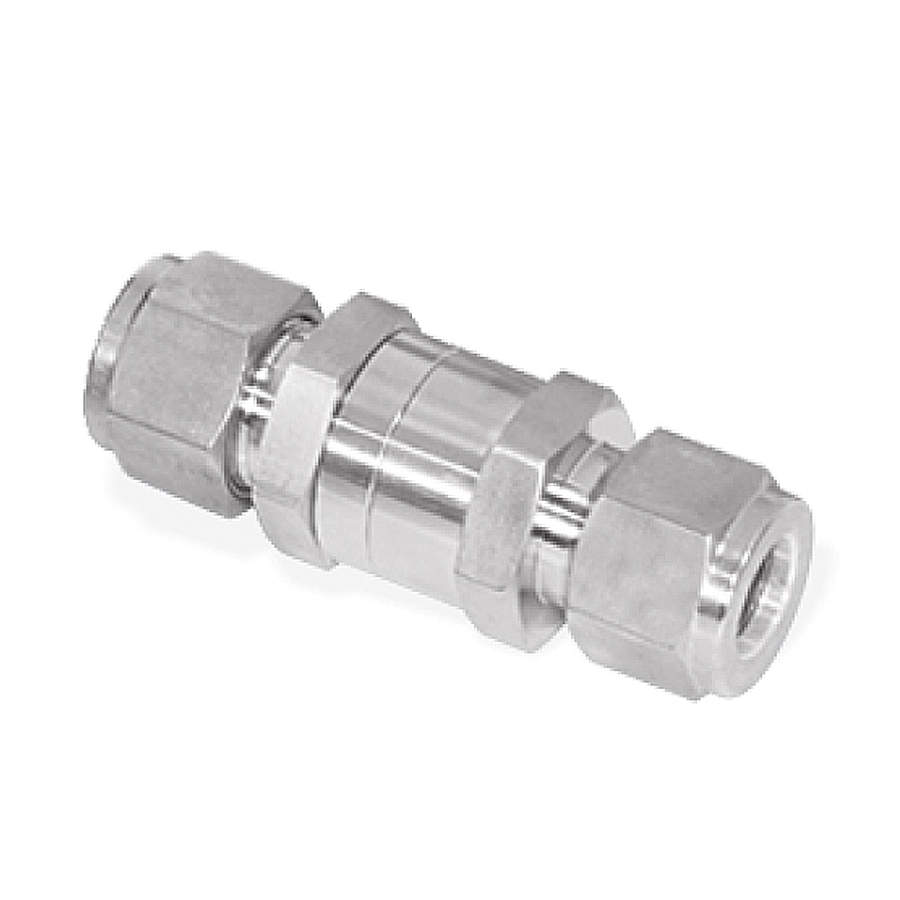

Rückschlagventil für komprimiertes Erdgas
Die Rückschlagventile der Serie 700H von Hy-Lok sind für die Durchflusskontrolle von komprimiertem Erdgas gedacht. Sie sind für diese Anwendung nach AGA/CGA NGV 3.1. sowie ECE R110 geprüft und zugelassen.
Hy Lok-Rückschlagventile der Serie 700H sind in Durchgangsform mit einem Öffnungselement mit hinterem Anschlag und NBR-Sitz konstruiert. Am Typenring lässt sich der Öffnungsdruck einfach erkennen.
| Druck: | bis zu 414 bar (6000 psi) bei 38 °C (100 °F) |
| Temperatur: | -40 °C bis 121 °C (-40 °F bis 250 °F) |
| Nenn-Öffnungsdruck: | 1/3, 1, 5, 10 oder 25 psi |
| Werkstoff: | Edelstahl 316 |
| Dichtungs-Material: | NBR |
| Feder-Material: | Edelstahl 302 |
- Verschiedene Anschlüsse (HyLok Klemmringverschraubung, NPT/ISO Innen- und Außengewinde, ZCO- oder ZCR-Verschraubung)
- 100%ige Werkprüfung
- Konform mit ECE R110 und AGA/CGA NGV 3.1. für den Einsatz in Erdgasfahrzeugen
Shop & Anfrage

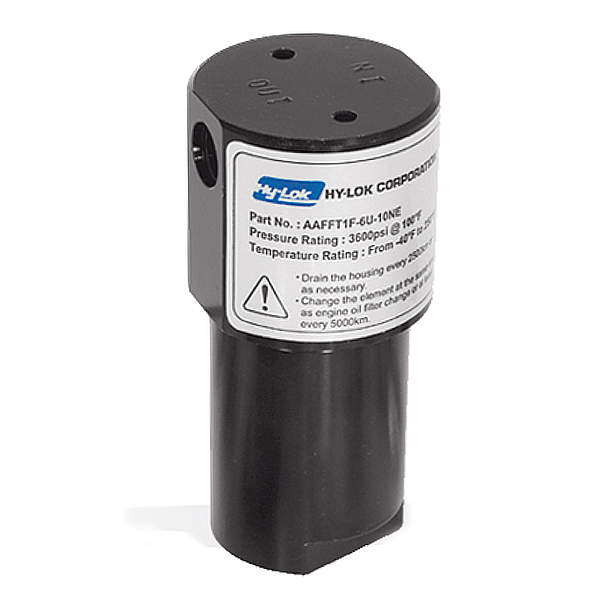

Filter für komprimiertes Erdgas
Der Erdgasfahrzeugfilter ist für den Schutz kritischer Motorkomponenten in Erdgasfahrzeugen konzipiert. Beim Betanken können Schmutzstoffe in den Kraftstofftank des Fahrzeugs gelangen. Solche Schmutzstoffe können aus Verdichtern und Lagereinrichtungen für komprimiertes Erdgas stammen. Das Gerät ist insbesondere für das Filtern von Öl, Wasser und festen Schmutzstoffen aus komprimiertem Erdgas gedacht. Der Hy-Lok Filter entfernt über 95 % aller Aerosole im Größenbereich 0,3 bis 0,6 Mikrometer.
Der Hy-Lok Filter für komprimiertes Erdgas (CNG) ist aufgrund der robusten Konstruktion besonders strapazierfähig und lässt sich einfach Warten. Seine geringe Größe bietet Flexibilität bei der Installation. Das Filterelement ist einfach austauschbar.
| Druck: | bis zu 250 bar (3600 psi) bei 38 °C (100 °F) |
| Temperatur: | -40 °C bis 121 °C (-40 °F bis 250 °F) |
| Nenndurchfluss: | 30 SCFM bei 100 psi |
| Druckabfall: | 0,5 bis 1 psi |
| Werkstoff: | Aluminium eloxiert |
| O-Ring-Material: | NBR |
| Feder-Material: | Polyethylen (Gade 10) |
- 100%ige Werkprüfung
- Konform mit ECE R110 und AGA/CGA NGV für den Einsatz in Erdgasfahrzeugen
Shop & Anfrage

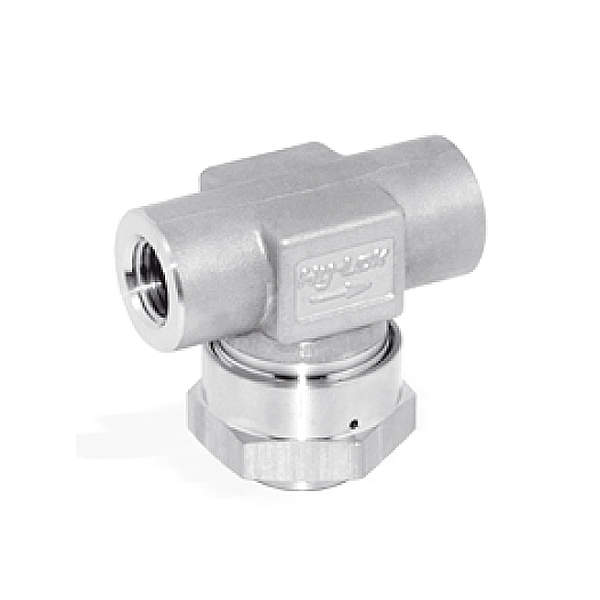

Mikron-T-Filter – Serie FT
Ebenso wie der Hy-Lok Filter ist der Mikron-T-Filter Serie FT für den Schutz kritischer Motorkomponenten in Erdgasfahrzeugen konzipiert. Ein Austausch der Filterelemente ist ohne Ausbau des Gehäuses aus der Leitung möglich.
Die Filterelemente aus gesintertem Edelstahl können ohne Ausbau des Körpers aus der Rohrleitung gewechselt werden. Der T-Filter ist kompakte und robust mit integrierter Überwurfmutter konstruiert.
| Druck: | bis zu 414 bar (6000 psi) bei 38 °C (100 °F) |
| Temperatur: | -40 °C bis 121 °C (-40 °F bis 250 °F) |
| Werkstoff: | Edelstahl 316 |
| Filterelement: | Edelstahl |
| O-Ring-Material: | Viton |
| Elementdichtungs-Material: | PTFE |
- Verschiedene Anschlüsse (HyLok Klemmringverschraubung, NPT/ISO Innen- oder Außengewinde)
- 100%ige Werkprüfung
- Konform mit ECE R110 und AGA/CGA NGV für den Einsatz in Erdgasfahrzeugen
Shop & Anfrage

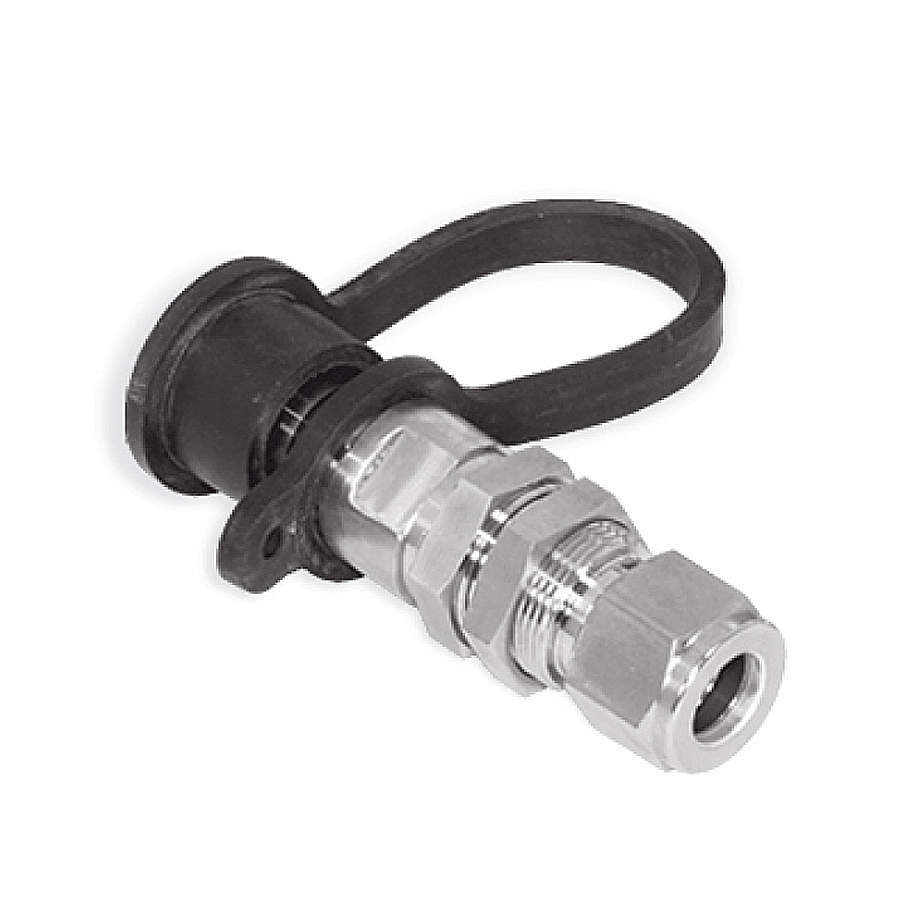

Absaugventil für komprimiertes Erdgas
Hy-Lok Absaugventile sind für die manuelle Ableitung, Entlüftung oder Entleerung gedacht.
Die Ablassöffnung leitet überschüssige Flüssigkeiten oder Gase aus den Systemleitungen ab. Das Ventilgehäuse ist mit einer Rändelkappe verpresst, um eine unerwünschte Entfernung vom Gehäuse zu verhindern.
| Druck: | bis zu 275 bar (4600 psi) |
Weitere Informationen (Arbeitsdruck, Bestellinformationen, Abmessungen usw.) enthält unser Katalog „Absaugventile“ (H-100BPV).
- Verschiedene EingangsEndanschlüsse (Hy-Lok Klemmringverschraubung, NPT Innen- und Außengewinde, Rohrstutzen usw.)
- 100%ige Werkprüfung
- Konform mit ECE R110 und AGA/CGA NGV für den Einsatz in Erdgasfahrzeugen

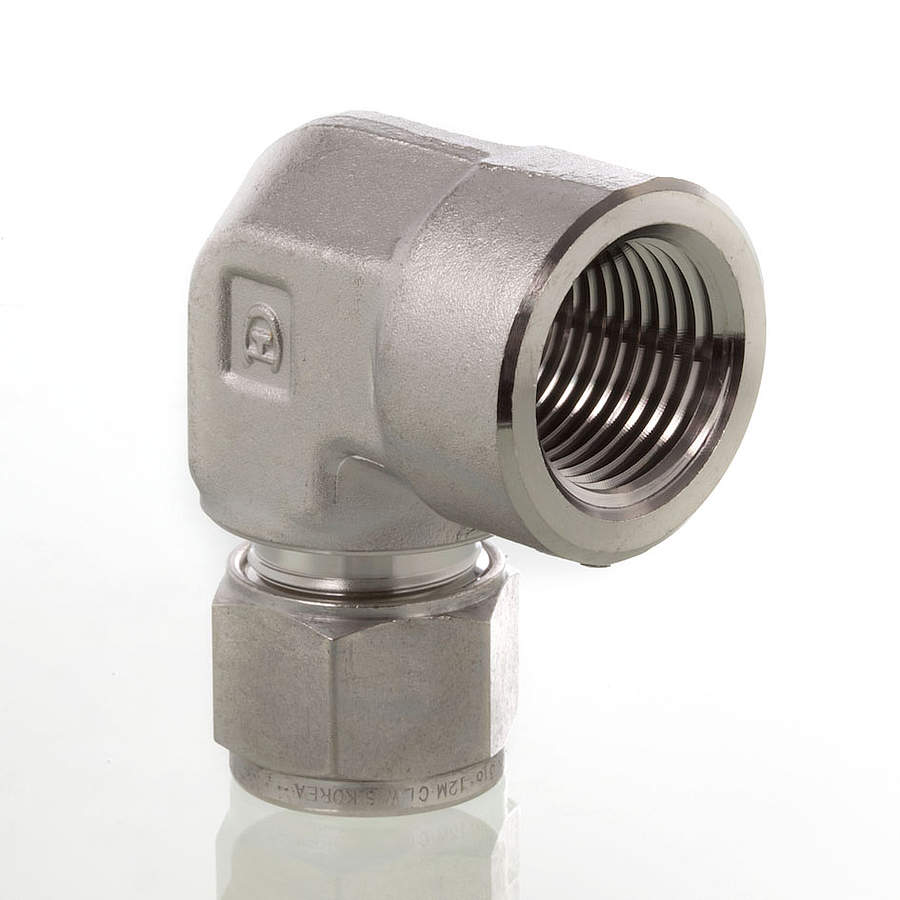

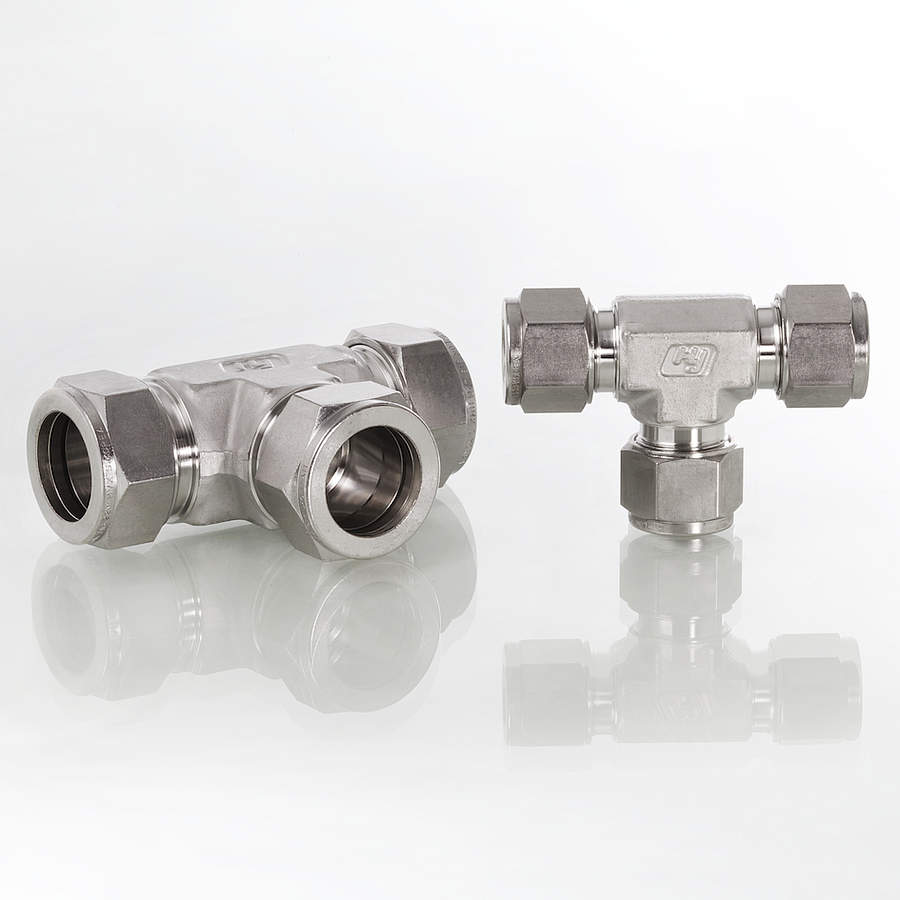

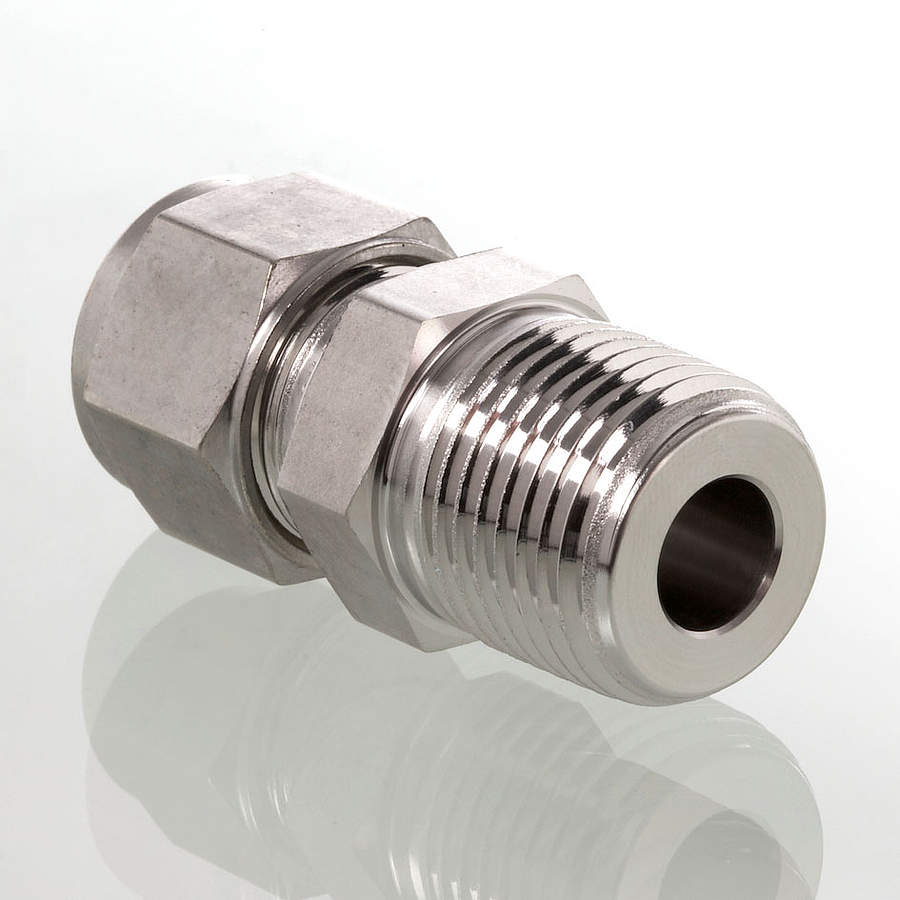

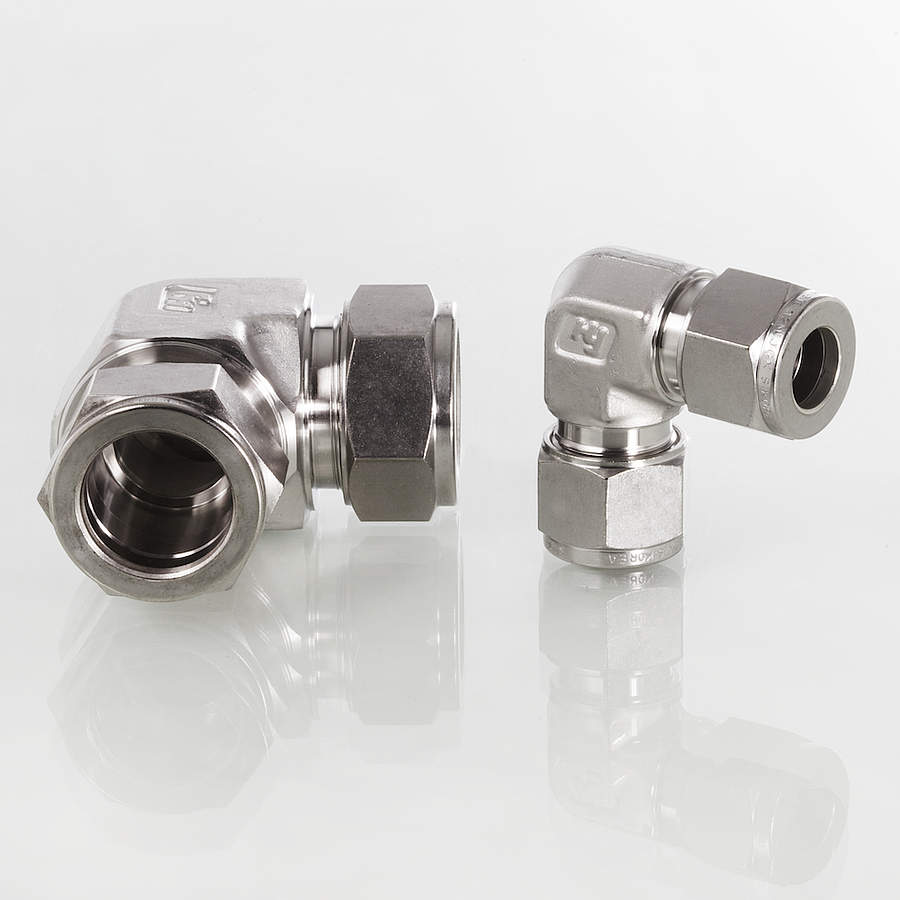

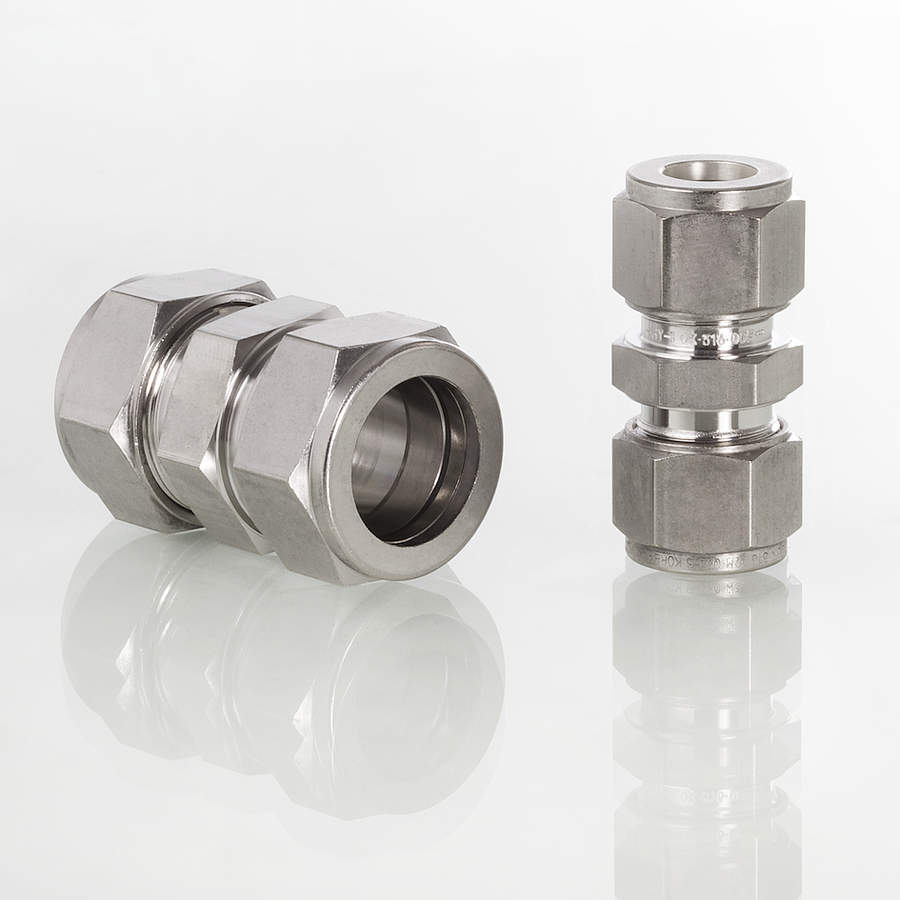

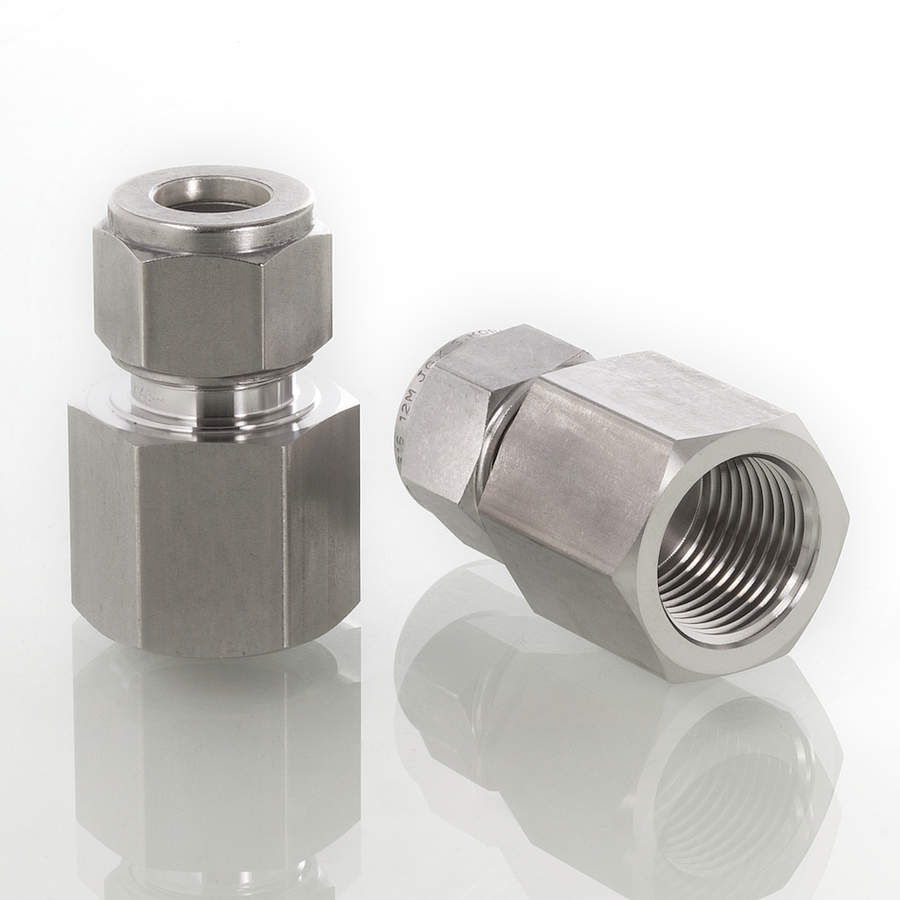

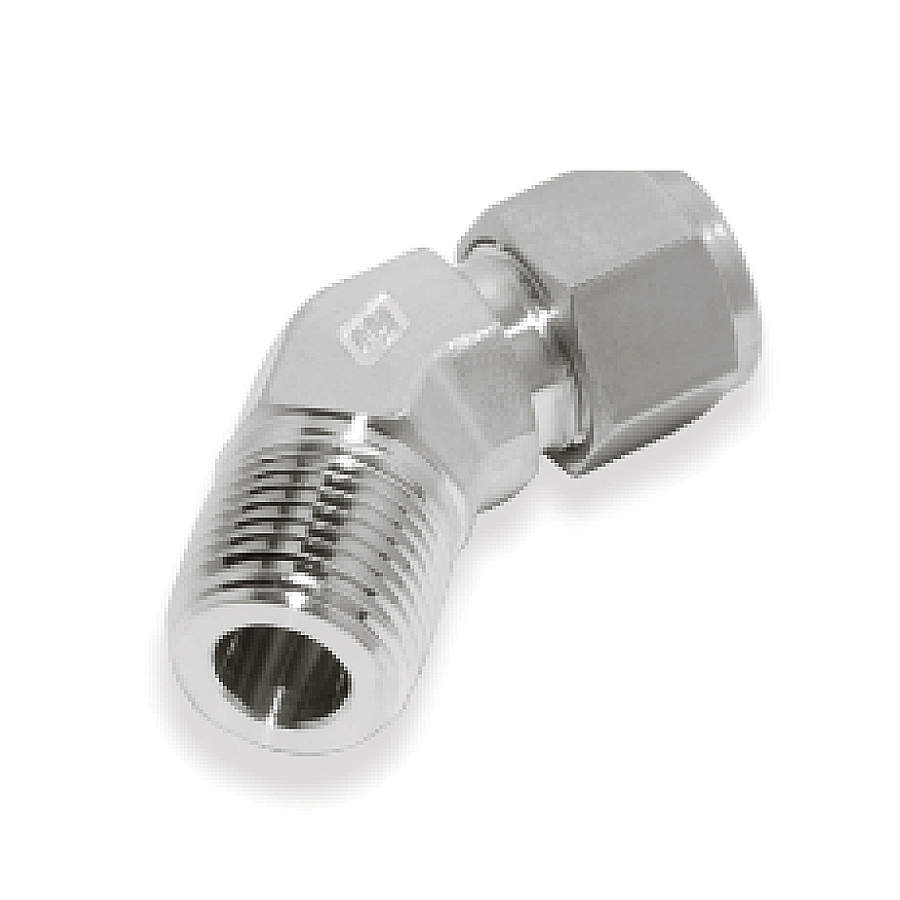

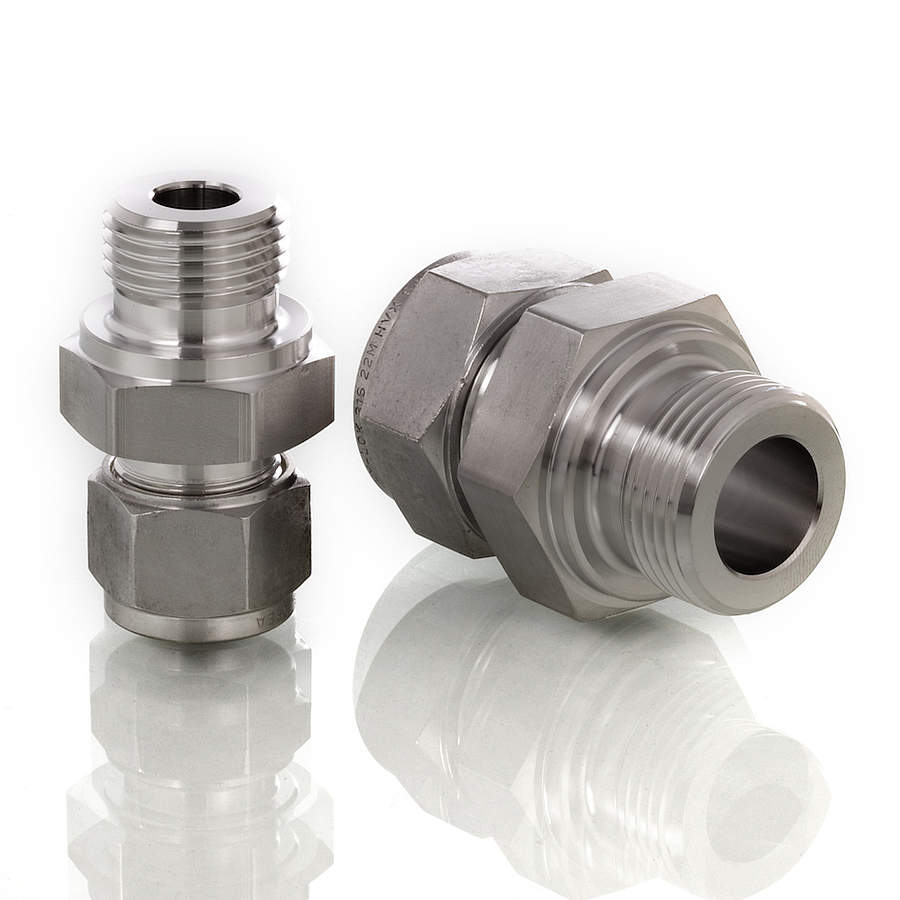

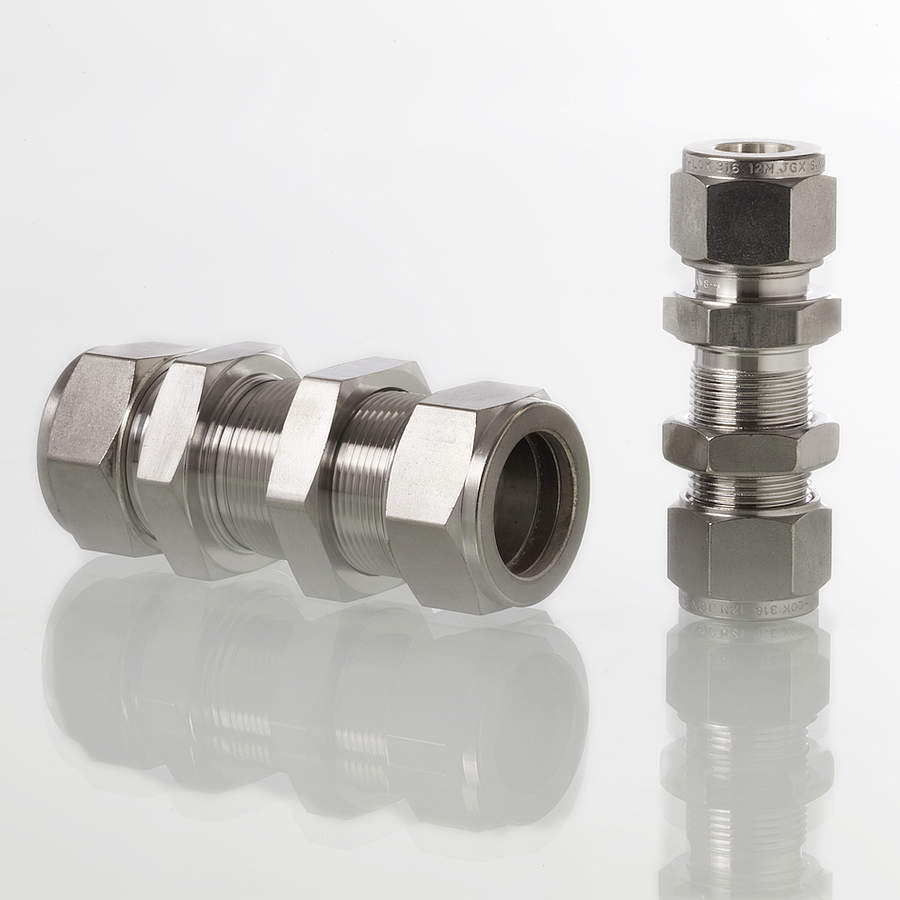

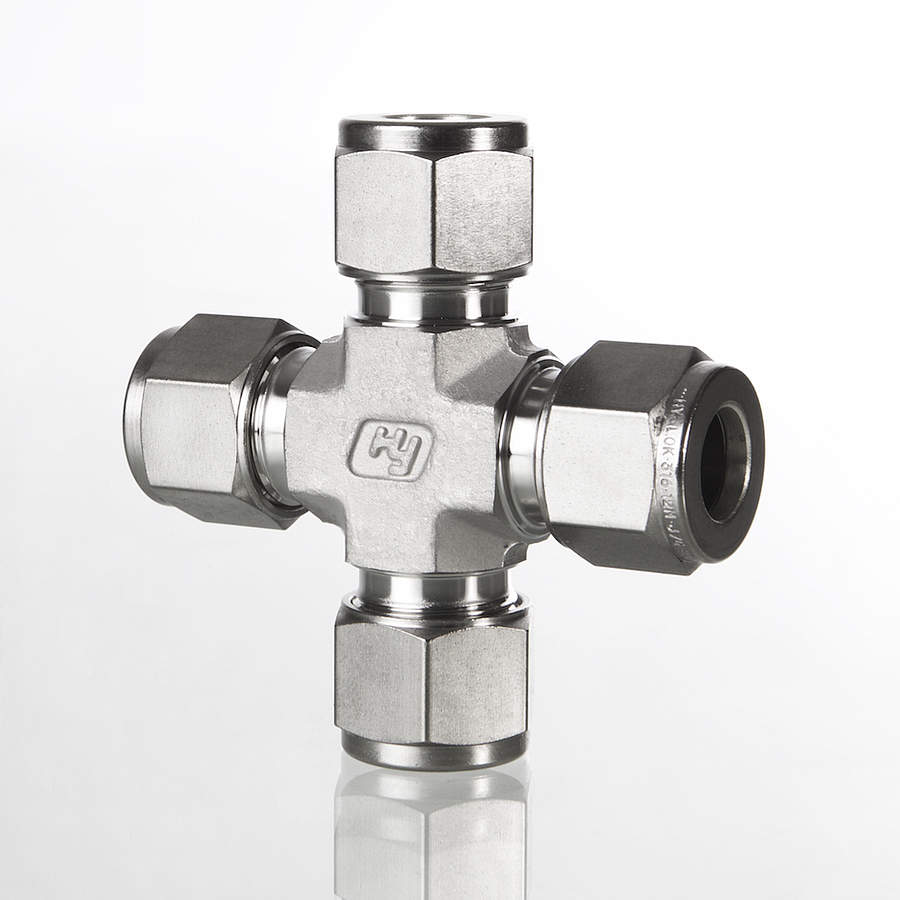

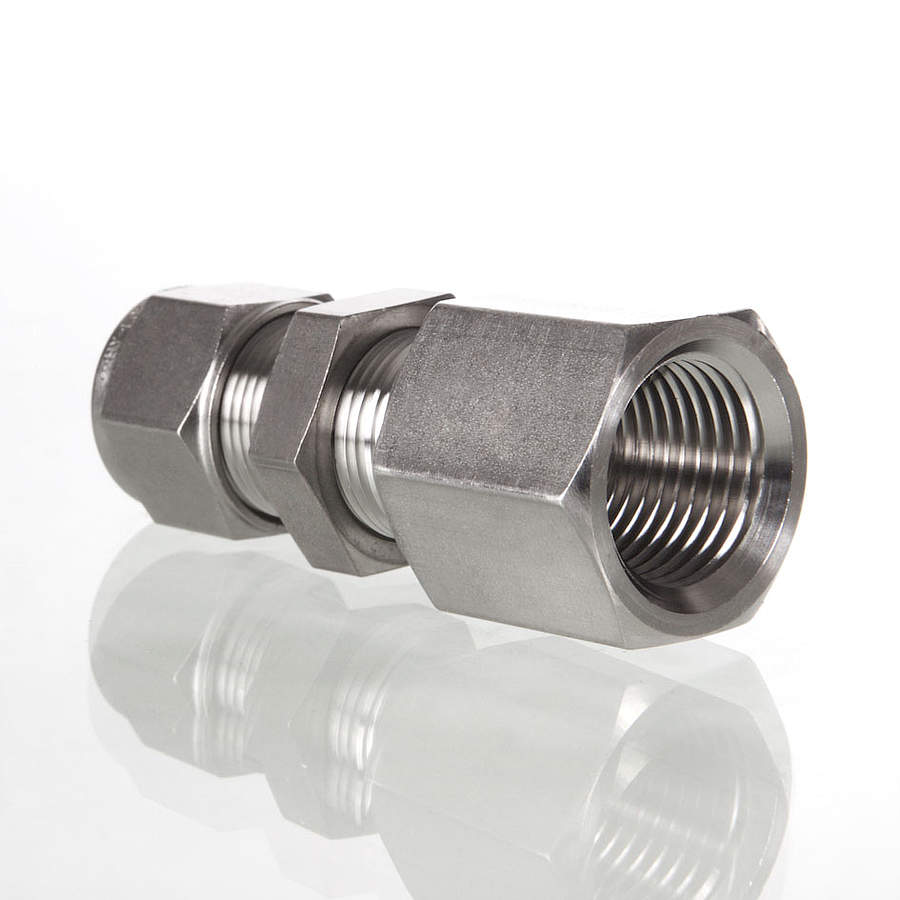

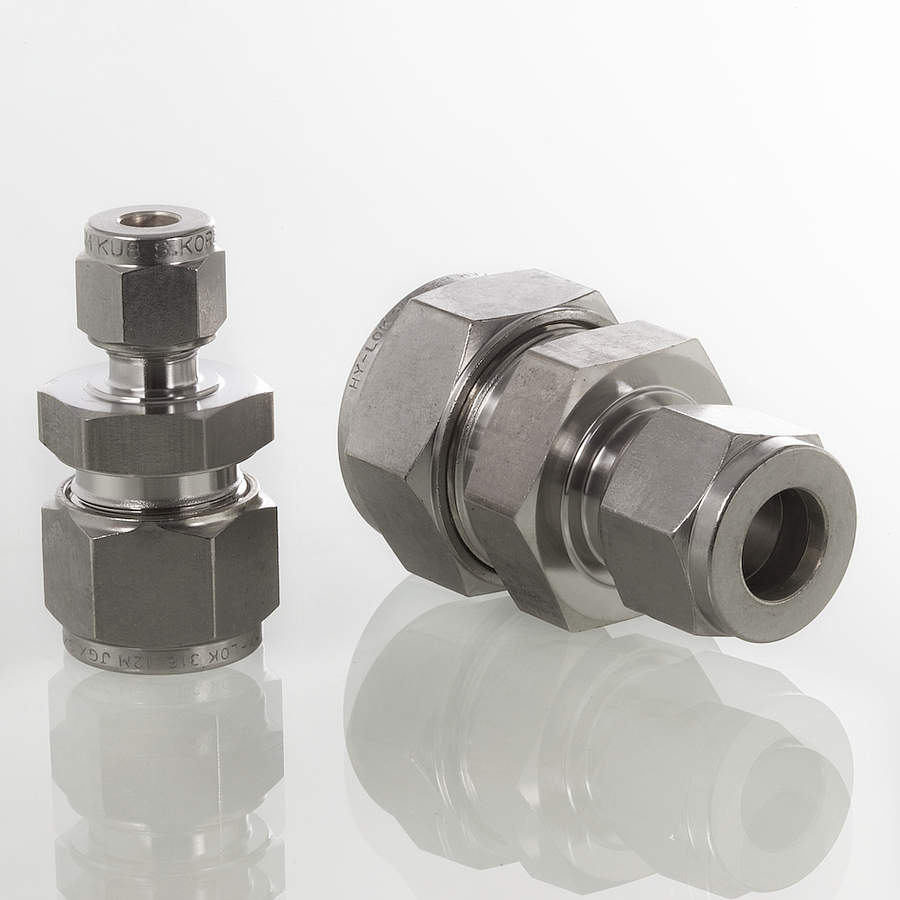

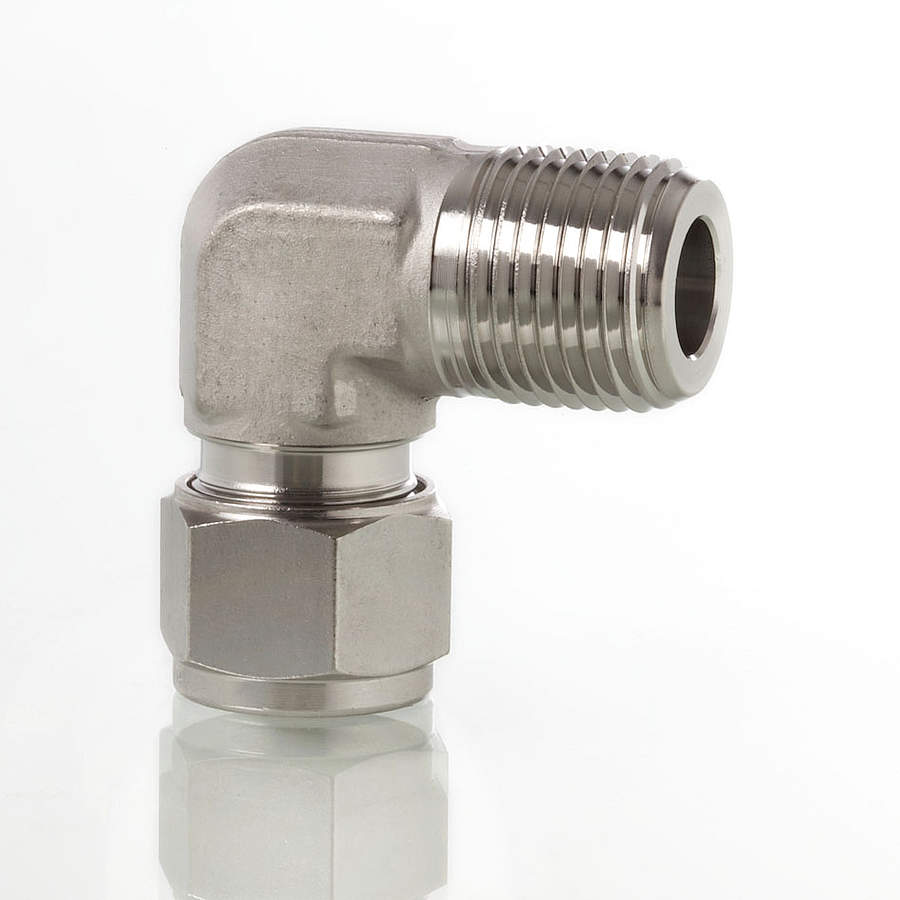

Rohrverschraubungen für komprimiertes Erdgas
Die Hy-Lok Klemmringverschraubungen sind für ausgezeichnete, gasdichte Abdichtung und hohe Vibrationsfestigkeit konzipiert.
Geprüft und zugelassen für diese Anwendung nach ECE R110 (für den Einsatz in Erdgasfahrzeugen).
Weitere Informationen (Arbeitsdruck, Bestellinformationen, Abmessungen usw.) enthält unser Katalog „Hy-Lok Klemmringverschraubungen“
