Schnellkupplungen für Gasarmaturen

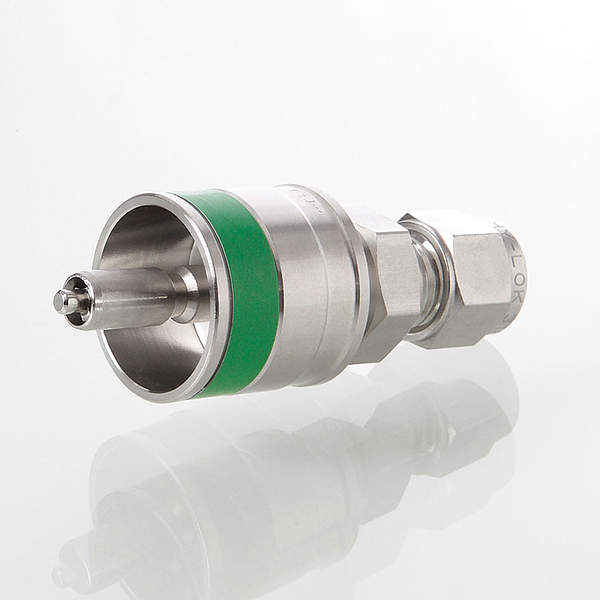

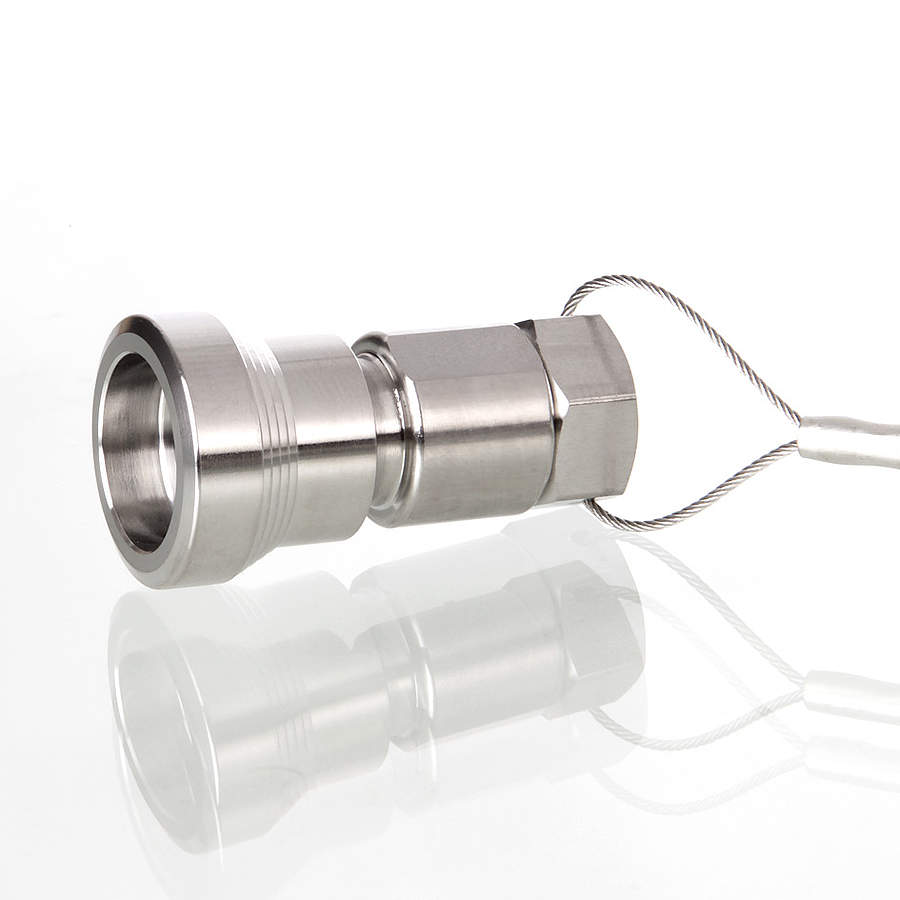

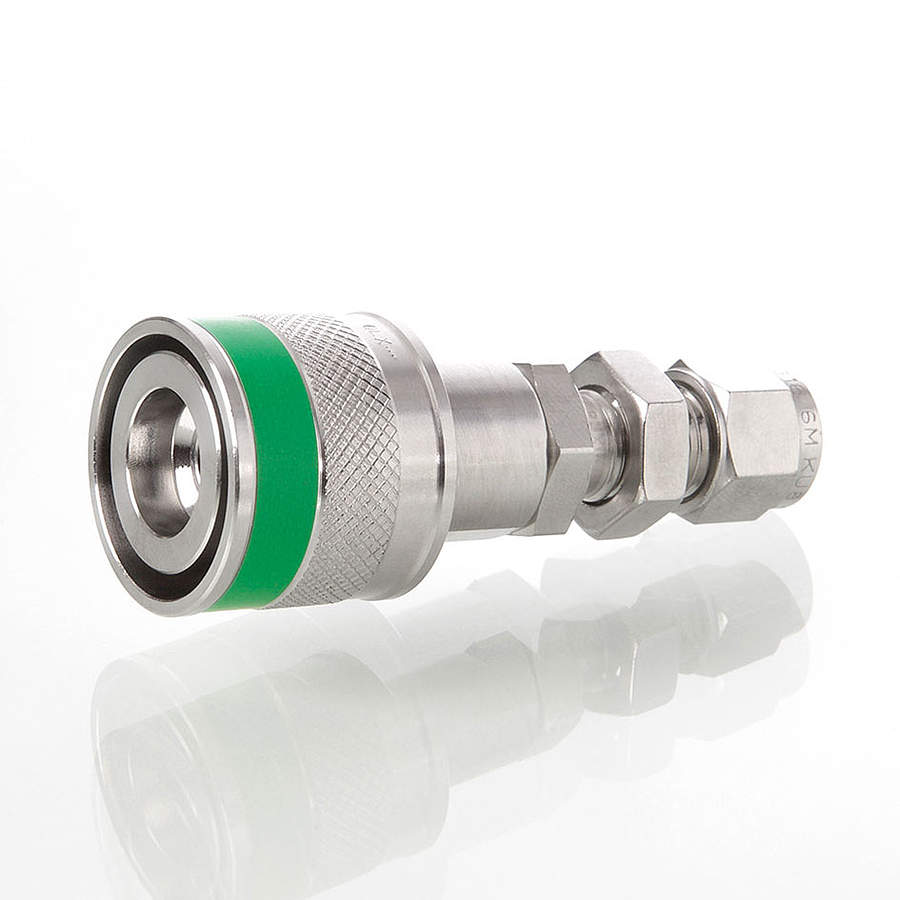

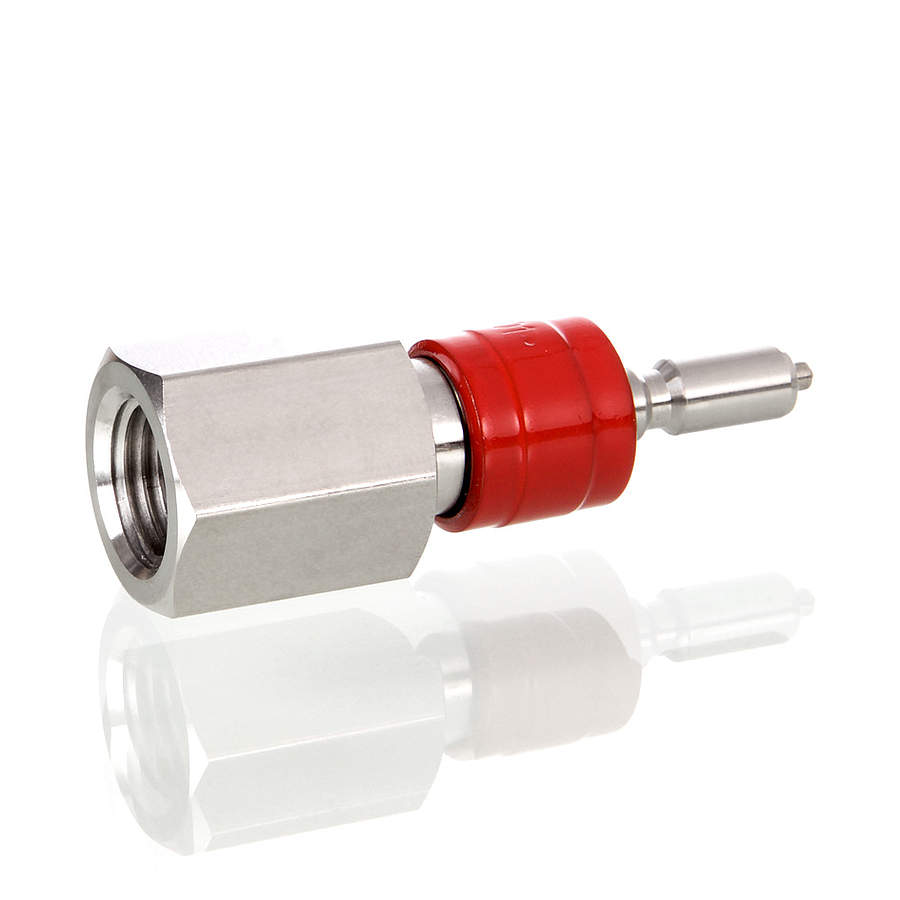

Schnellkupplungen für die Instrumentierung - Serie Q
Hy-Lok Schnellkupplungen der Serie Q dienen dem schnellen Herstellen einer zuverlässigen, gasdichten Verbindung. Die Vorteile gegenüber einer herkömmlichen Schraubverbindung sind die einfache und schnelle Anwendung ohne Drehen und Schrauben und die Vermeidung von Beschädigungen von Gewinden durch Überdrehen. Bei Hy-Lok-Schnellkupplungen wird der Mediumverlust beim Entkuppeln und der Lufteinschluss beim Herstellen der Verbindung minimiert.
Die Hy-Lok-Schnellkupplungen der Serie Q mit vollem Durchgang minimieren Geräteabschaltungen, sind ohne Werkzeuge bedienbar und sind in einer großen Auswahl von Ausführungen, Steckern, Körperanschlüssen und Schutzvorrichtungen erhältlich.
Temperaturbemessung: -23 °C bis 204 °C (-10 °F bis 400 °F) mit FKM-O-Ring
Einsatzbereiche:
- Manometerkalibrierung
- Probenentnahmesysteme
- Mobile Analysegeräte
- Laborausstattung
- Gasverteilung
- Biopharmazie

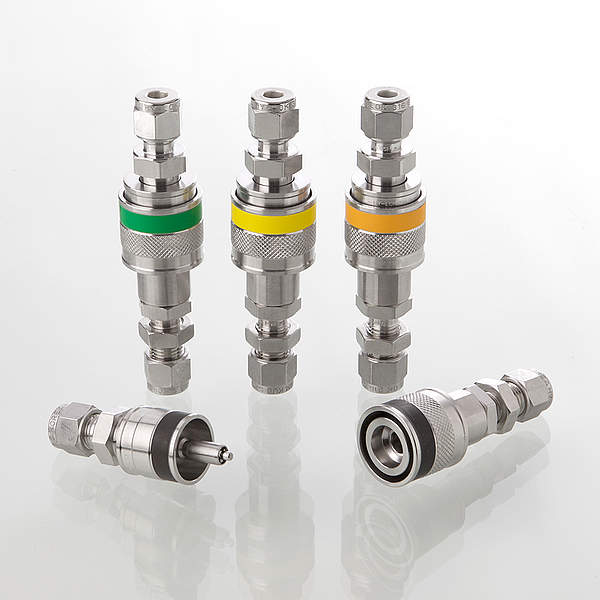

Die Hy-Lok-Schnellkupplungen der Serie Q sind einseitig (SESO) und beidseitig (DESO) absperrend erhältlich. Kodierte Schnellkupplungen helfen, Unfälle zu vermeiden. Sie sind austauschbar mit gleichartigen Swagelok-, Parker-, Hoke- oder TOMCO-Komponenten.
| Edelstahl 316 | |
| Q1: 20 °C (70 °F) | 206 bar (3000 psi) |
| Q2: 20 °C (70 °F) | 103 bar (1500 psi) |
| Q3: 20 °C (70 °F) | 52 bar (750 psi) |
| Q1, Q2, Q3: 204 °C (400 °F) | 17 bar (250 psi) |
| Messing | |
| Q1: 20 °C (70 °F) | 137 bar (2000 psi) |
| Q2: 20 °C (70 °F) | 69 bar (1000 psi) |
| Q3: 20 °C (70 °F) | 34 bar (500 psi) |
| Q1, Q2, Q3: 204 °C (400 °F) | 17 bar (250 psi) |
- Anschlüsse: 1/4 bis 1/2 Zoll
- ORing-Werkstoffe: FKM, NBR, FFKM, Neopren, Ethylenpropylen (EPDM)

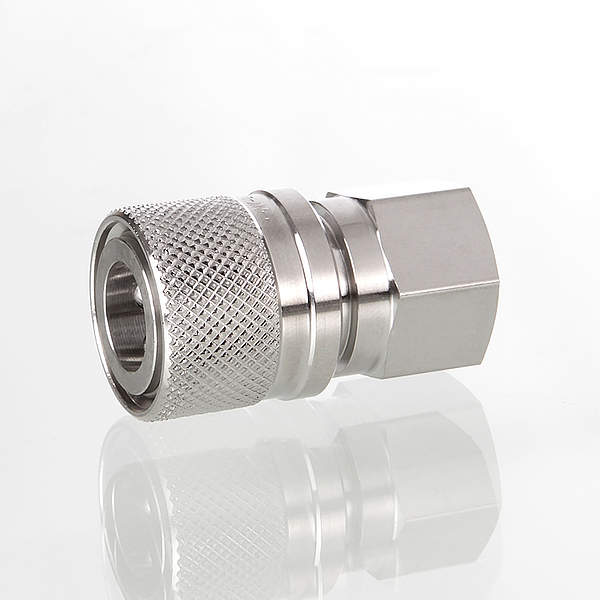

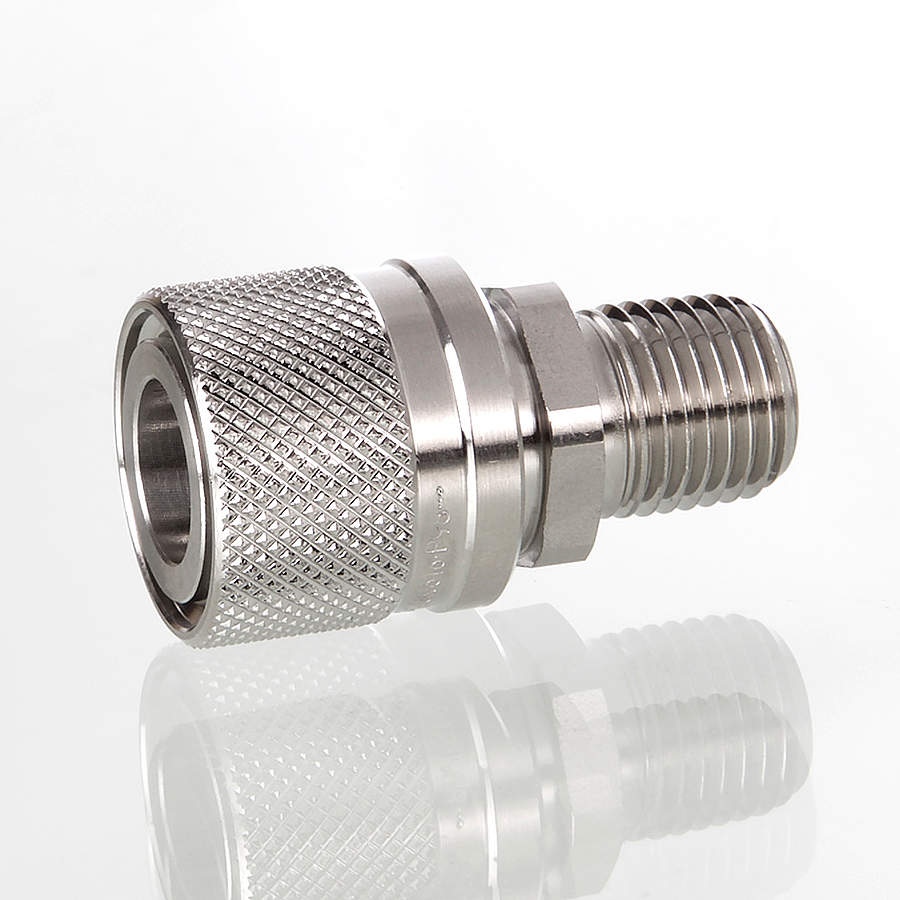

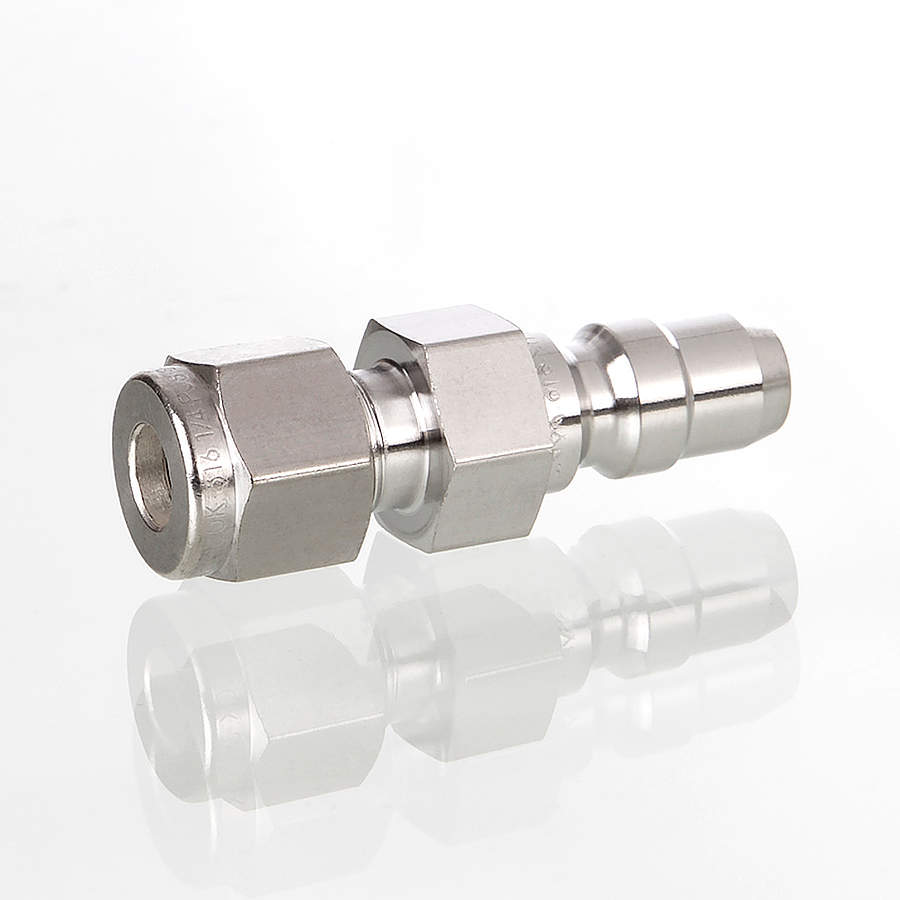

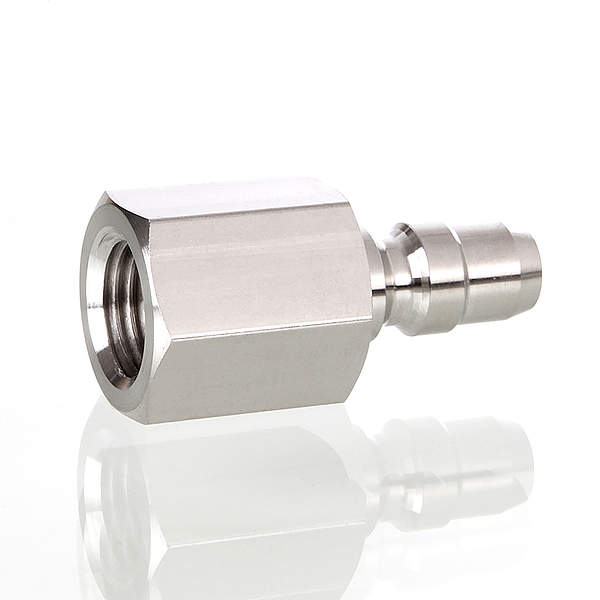

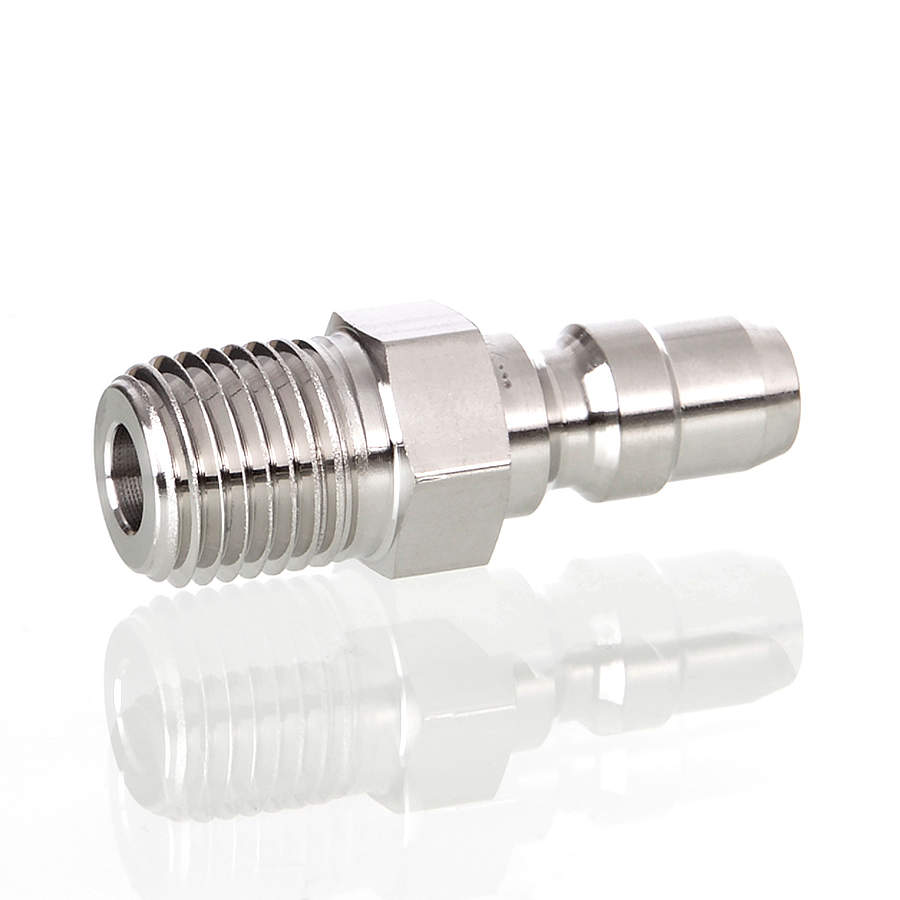

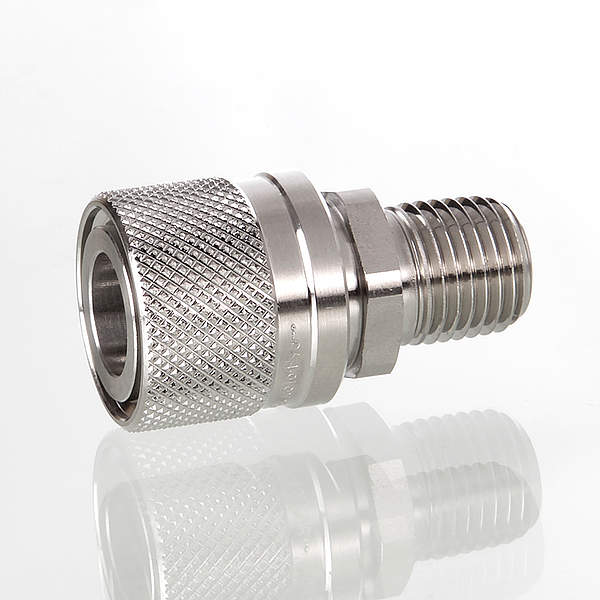

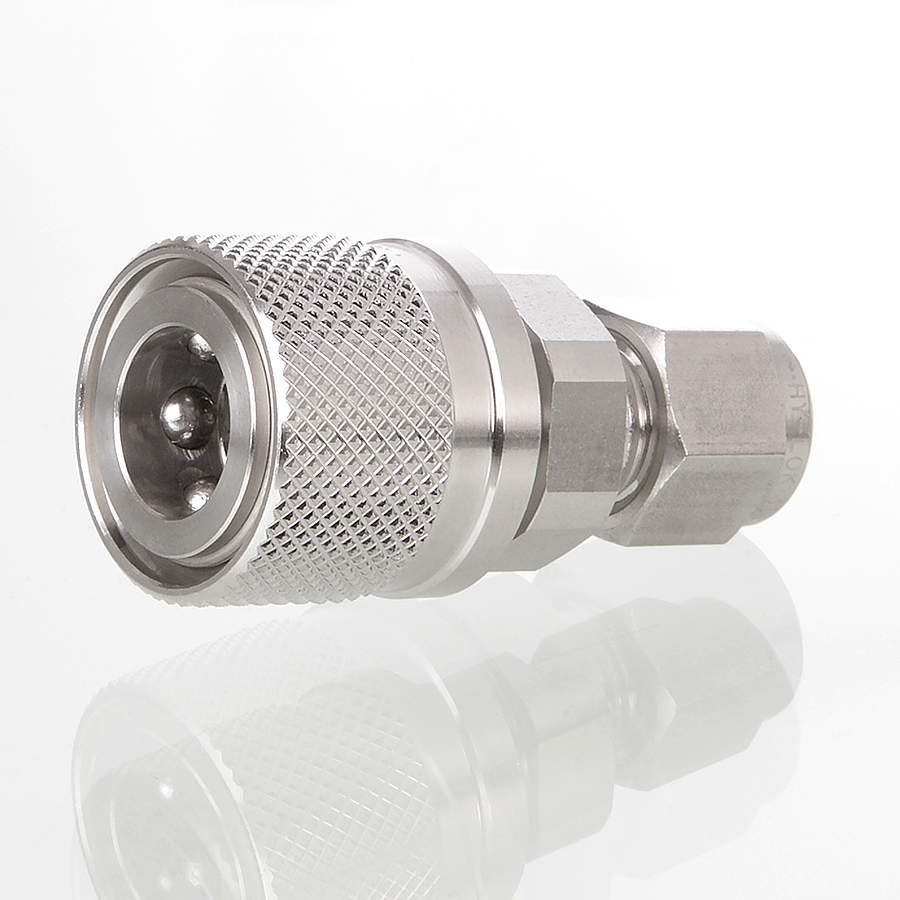

Schnellkupplungen für hohen Durchfluss – Serie QF
Schnellkupplungen der Serie QF sind für hohe Arbeitsdrücke ausgelegt und kommen zum Einsatz, wenn hohe Medienströme ungehindert fließen sollen.
Temperaturbemessung: -23 °C bis 204 °C (-10 °F bis 400 °F) mit FKM-O-Ring
Hy-Lok-Schnellkupplungen der Serie QF sind ohne Werkzeug bedienbar und sind immer in einer großen Auswahl von Anschlüssen erhältlich.
| Edelstahl 316 | |
| QF1, QF2: 20 °C (70 °F) | 413 bar (6000 psi) |
| QF3, QF4: 20 °C (70 °F) | 275 bar (4000 psi) |
| QF1 bis QF4: 204 °C (400 °F) | 6,8 bar (100 psi) |
| Messing | |
| QF1: 20 °C (70 °F) | 275 bar (4000 psi) |
| QF2: 20 °C (70 °F) | 206 bar (3000 psi) |
| QF3, QF4: 20 °C (70 °F) | 137 bar (2000 psi) |
| QF1 bis QF4: 121 °C (250 °F) | 6,8 bar (100 psi) |
- Anschlüsse: 1/4 bis 1 Zoll
- ORing-Werkstoff Edelstahl: FKM
- ORing-Werkstoff Messing: NBR
