Überströmventile
Überströmventile sind keine Sicherheitsventile, schützen aber Druckbehälter oder Rohrleitungen vor einer unzulässigen Drucküberschreitung. Sie öffnen und schließen fließend. Der Öffnungsdruck kann mit Hilfe unterschiedlicher, farblich gekennzeichneter Federn eingestellt werden.

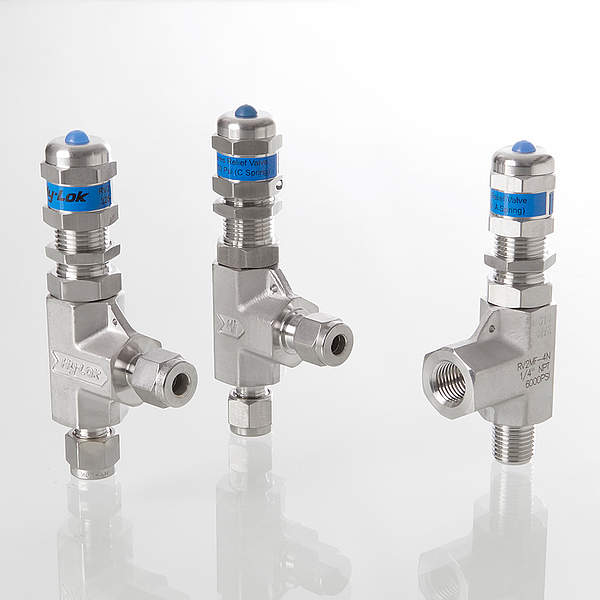

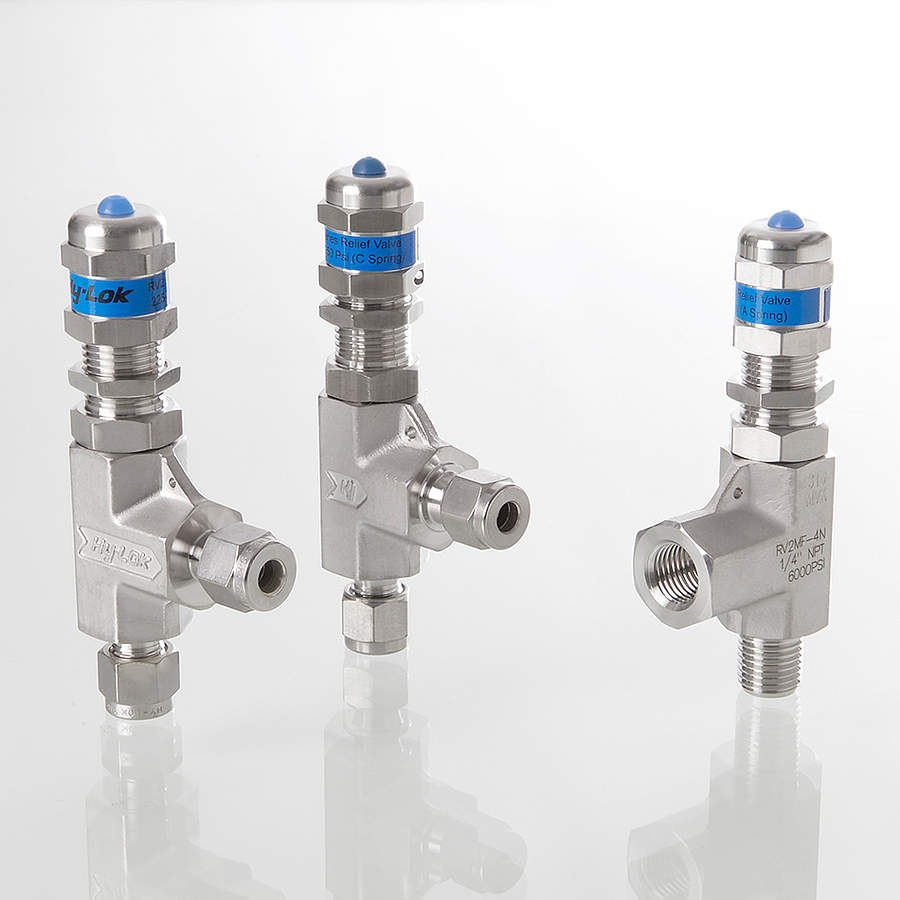

Überströmventil – Serie RV
Das Überströmventil der Serie RV1 für den Niederdruckbereich ist für einen Druckbereich von 689 mbar bis 17,2 bar (10 bis 250 psi) und das Hochdruckventil RV2 für einen Druckbereich von 15,5 bar bis 414 bar (225 psi bis 6000 psi) geeignet.
Überströmventile der RV-Serie zum Schutz der nachfolgenden Systemkomponenten. Durch farblich gekennzeichnete wechselbarer Druckfedern, sind Einstellbereiche bis zu 414 bar möglich.
Niederdruckventil RV1
| Öffnungsdruck: | 689 mbar bis 17,2 bar (10 bis 250 psi) (Abhängig vom Gegendruck) |
| Temperatur: | -23 °C bis 204 °C (-10 °F bis 400 °F) |
| Bohrungsgröße: | 4,8 mm (0,19 Zoll) |
| Feder: | Blaue Feder (Standard) |

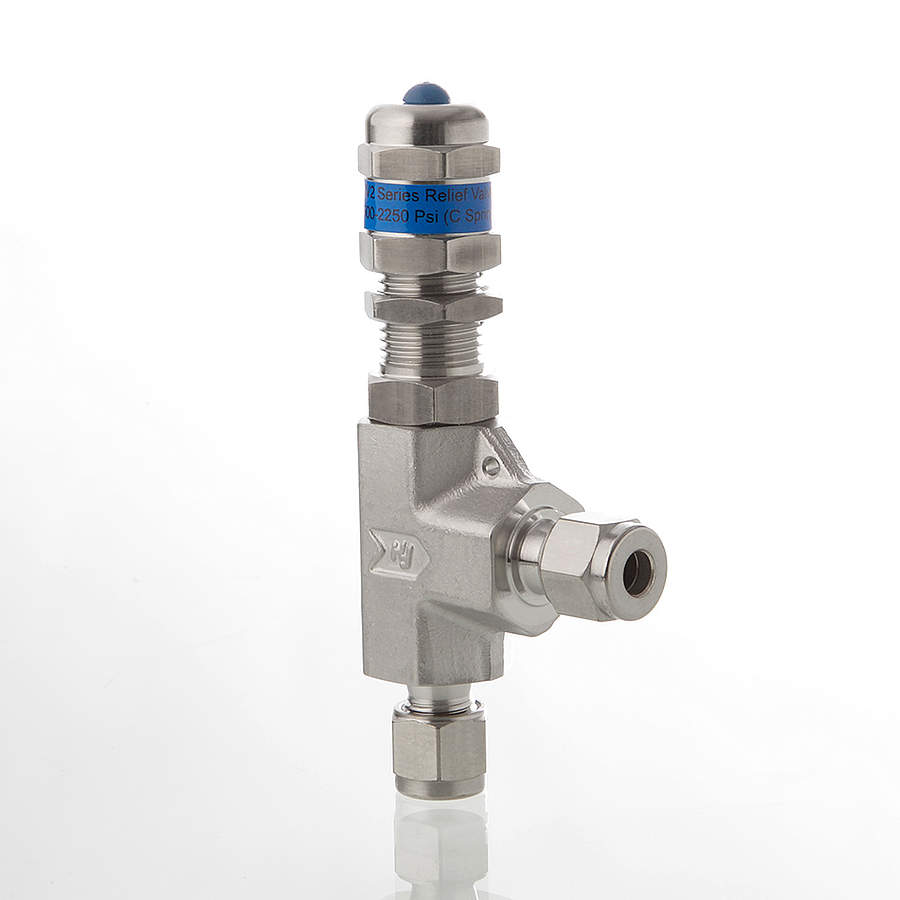

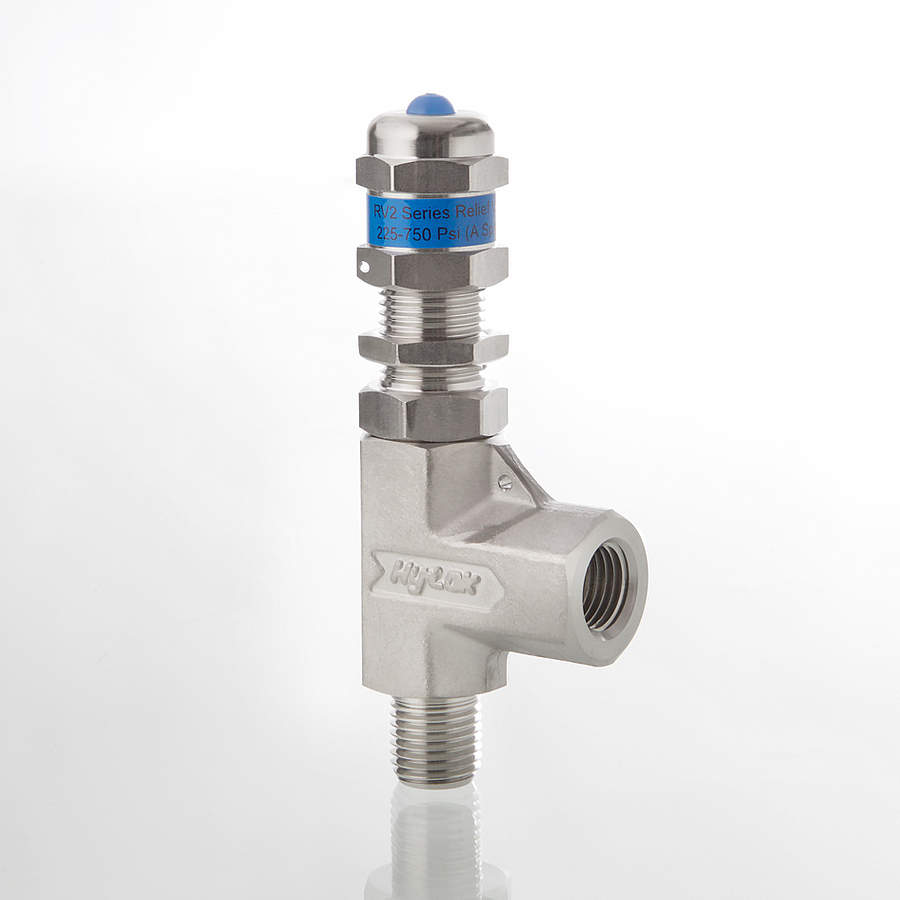

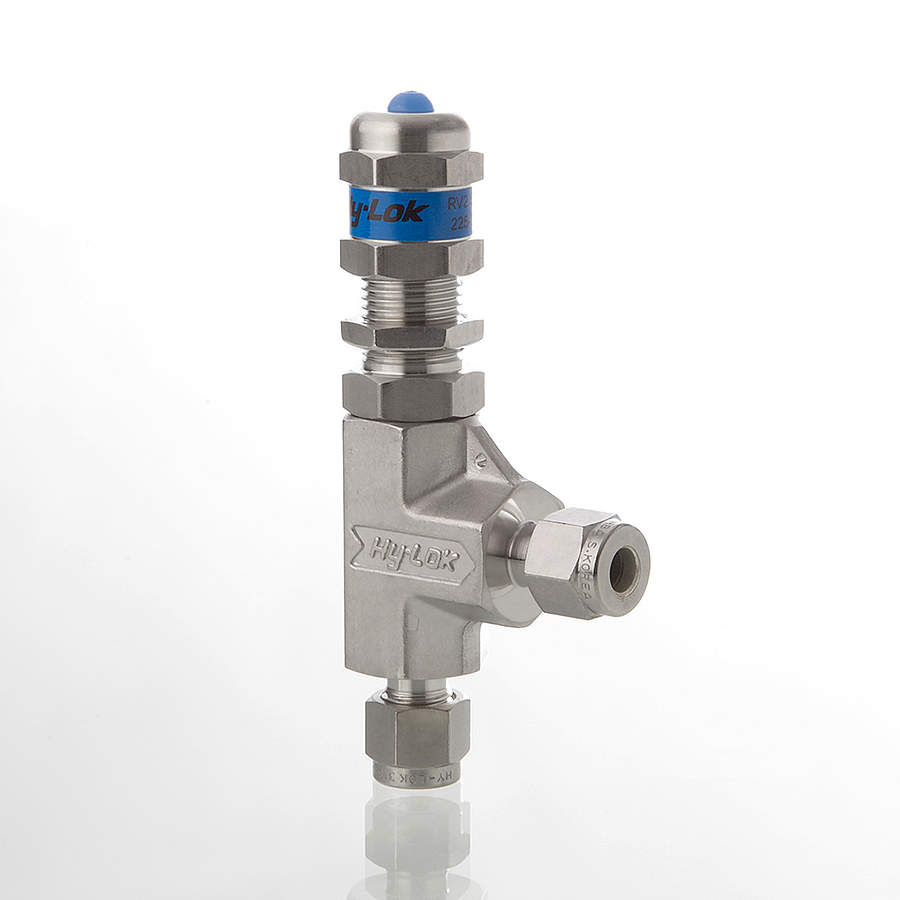

Hochdruckventil RV2
| Öffnungsdruck: | 15,5 bar bis 414 bar (225 bis 6000 psi) (Unabhängig vom Gegendruck) |
| Temperatur: | -23 °C bis 204 °C (-10 °F bis 400 °F) |
| Bohrungsgröße: | 4,8 mm (0,19 Zoll) |
| Feder: | Verschiedene Federn gem. Druckbereich |
- 100%ige Werkprüfung auf Öffnung und erneutes Schließen
Überströmventile Serie RV H-RV100-D [238 KB]
